Détecteur Autonome Déclencheur
08.DADC1.NT001
166mm
112mm
258mm
106mm
FIXATIONS:
Par vis de diamètre 4 mm.
Chevilles adaptées au support d'installation.
Vérifier d'avoir un espace de dégagement necéssaire pour la mise en place.
SPECIFICATIONS DES RACCORDEMENTS:
1) Alimentation principale :
230 Volts alternatif 50 Hz +10-15% protégée par un disjoncteur minimum 1A, raccordement par câble,rigide,
1paire 1,5mm² de type RO2V.
2) Ligne de commande manuelle (B.C.M.) :
Raccordement par câble 1paire 8/10ème. Qté maximum de B.C.M. autorisée sur la ligne : 2.
Nota : Si aucun B.C.M. n'est raccordé sur l'installation, ne pas retirer la liaison entre les bornes 1 et 2 du
bornier BR2
3) Ligne de détection automatique d'incendie :
Raccordement par câble 1paire 8/10ème. Respecter la polarité. Qté maximum de D.A.I. autorisée sur la ligne : 2.
Nota : Si aucun D.A.I. n'est raccordé sur l'installation, ne pas retirer la résistance entre les des bornes 7 et 8 du
bornier BR2.
4) Ligne de télécommande :
Fonctionnement à sécurité positive d'une puissance max. de 4,5Watts / 24volts.
Raccordement par câble 1paire 1,5mm². Qté maximum d'organes asservis (bobines électro-magnétiques dites
"ventouses à manque de tension" ou "ventouses à rupture") sur la ligne : 3. Fonctionnement à sécurité positive
5) Réarmement à distance :
Raccordement par câble 1paire 8/10ème. Entrée pour (Bouton poussoir équipé d'un contact NO ou NF, pouvoir
de coupure 100 mA / 30 Vcc. Aucune configuration spécifique n'est nécéssaire.
6) Contact de report :
Sortie pour report d'information, sur un contact inverseur libre de potentiel 30 Volts / 1 Ampère. Raccordement
par câble 3x8ème.
DAD Classe I
DAD Classe II

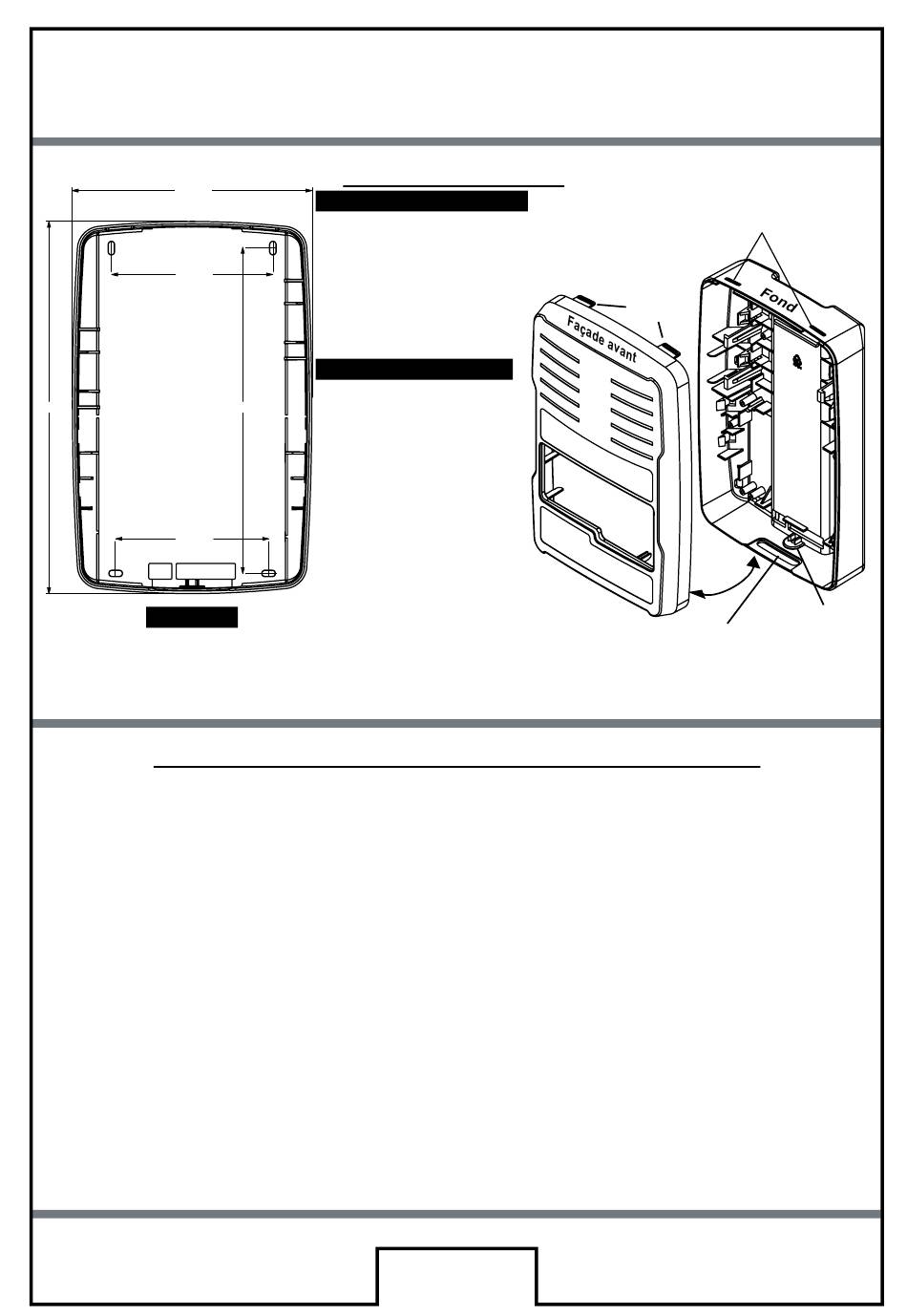

INSTALLATION:
Assemblage par le haut
1) Engager les ergots
de la façade avant dans les logements
de la partie supérieure du fond
2) Pivoter la façade avant
dans le sens de fermeture
(F) jusqu'au verrouillage
Démontage par le bas
1) Repousser le clip de
226mm
verrouiillage situé sous
la partie inférieure du fond
puis retirer la façade avant
dans le sens d'ouverture (O)
Nota :Une vis de fermeture
est livrée avec le produit
(non montée).
Elle devra être retirée
à l'aide d'un tournevis
cruxiforme si présence de
celle-ci avant tout démontage.
NE PAS INSTALLER SUR UNE SURFACE INFLAMMABLE
PAGE 3/12
PAGE 3/10
PAGE 3 / 8
Révision A3
Révision A9
Révision. A0
Logements
Ergots
F
O
vis de
Logement de
fermeture
verrouillage de
la façade avant
