08.BALSA.NT001

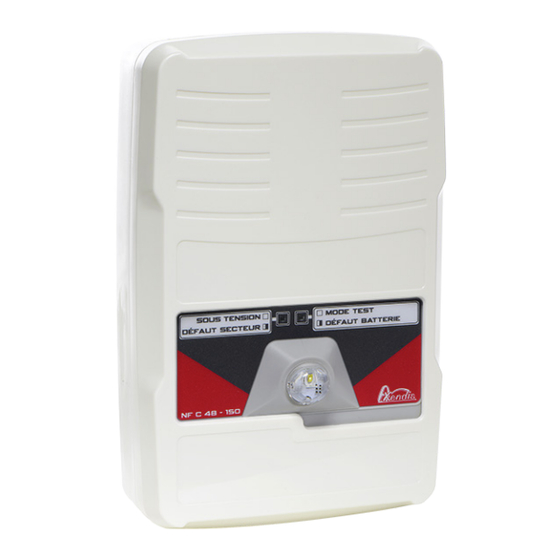

Bloc Autonome d'Alarme
lumineux type Satellite
Axendis. Actipôle
de la Fonderie
Bâtiment Chrome
470, route du Tilleul
69270 CAILLOUX-
SUR-FONTAINES
Axendis se réserve le droit de modifier ce document sans préavis. Sa responsabilité n'est engagée qu'après confirmation.
La diffusion, même partielle, de ce document est strictement interdite sauf accord préalable de la société AXENDIS.
NOTICE D'UTILISATION
ET D'EXPLOITATION
Certifié selon NF C 48-150
(11/2014)
Numéro de licence:
Sa 17006/691200
0333
BAAL-Sa : Sa 11580
Page 1/11
Rév.B2
Produit : BAAL
BAAL Sa - Réf : 11580
Publicité
Table des Matières
Manuels Connexes pour Axendis BAAL
Sommaire des Matières pour Axendis BAAL
- Page 1 BAAL-Sa : Sa 11580 69270 CAILLOUX- SUR-FONTAINES Page 1/11 Axendis se réserve le droit de modifier ce document sans préavis. Sa responsabilité n’est engagée qu’après confirmation. La diffusion, même partielle, de ce document est strictement interdite sauf accord préalable de la société AXENDIS.
-
Page 2: Table Des Matières
Accès aux batteries ........4 Ouverture du boîtier ......6 Présentation Le Bloc Autonome d’Alarme Lumineuse Satellite (BAAL-Sa) est utilisé pour diffuser le signal d’alarme générale défini par les règles en vigueur. L’ouverture de la boucle de commande depuis le Bloc Autonome d’Alarme Principal (BAAS-Pr) ou le Centralisateur de Mise en Sécurité... -
Page 3: Signal Lumineux
08.BALSA.NT001 Rév.B2 BAAL-Sa 11580 Signal lumineux → Classe S ; → portée : 8 mètres (W 5-8). Équipement → Signalisation par LED en façade ; → 1 boucle de commande d’alarme générale, équipée d’une synchronisation du signal lumineux ; → 1 boucle de commande de son continu ;... -
Page 4: Précautions
électrique utilisant une source électrique à conver- sion par découpage,...), respecter une distance minimale de 30cm séparant le circuit électrique «courant fort» et le circuit T.B.T.S. du BAAL afin d’éviter tout risque d’explo- sion. L’utilisation de piles 9V est interdite afin d’éviter tout risque d’explosion. - Page 5 08.BALSA.NT001 Rév.B2 BAAL-Sa 11580 Page 5/11...
-
Page 6: Ouverture Du Boîtier
Rév.B2 08.BALSA.NT001 BAAL-Sa 11580 Ouverture du boîtier Retirer la vis située sous le boîtier ; appuyer sur l’encoche sous le boîtier ; tirer la façade avant vers soi. Vue de dessous Emplacement vis Encoche † Lors de la fermeture du boîtier, ne pas oublier de remettre la vis. - Page 7 Cde ALARME Cde SON CONTINU Raccordements pour BAAS / BAASL / BAAL de type Sa Nombre maximal de BAAS-Sa (Me) / BAASL-Sa (Me)/ BAAL-Sa = 32 Vers BAAS-S/L/SL Sa /Sa Me suivant Vers BAAS-S/L/SL Sa /Sa Me suivant Page 7/11...
-
Page 8: Mise En Service
Sa, si le CMSI ne le permet pas ; le voyant « test » s’allume fixe ; † Le BAAS-Pr ou le BAAL-Sa ou le CMSI activé en mode test donne l’ordre de † commande du signal lumineux de test aux autres BAAL-Sa de la même boucle. -
Page 9: Maintenance
- Les voyants de mise Pas de signal sous-tension et de test d’alarme lors du Défaut du diffuseur lumineux. du BAAL-Sa ; test ou de l’alarme - la boucle de commande générale. est en court-circuit. - Le raccordement, la polarité et le La commande de fonctionnement du boîtier... -
Page 10: Protection De L'environnement
Diagnostic Vérifier - Le raccordement des déclencheurs manuels : L’ouverture Débrancher la boucle sur de la boucle BR3 et BR4 du BAAL-Sa Défaut de la boucle de commande pour vérifier le passage en de commande. ne provoque alarme (présence d’une pas d’alarme... - Page 11 08.BALSA.NT001 Rév.B2 BAAL-Sa 11580 Page 11/11...
