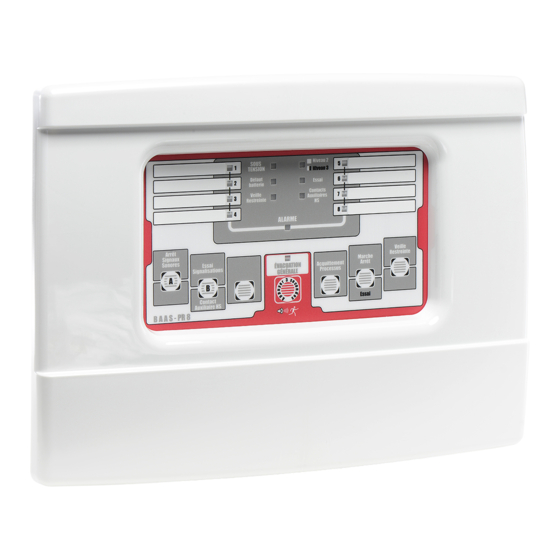

Page 2: Bloc Autonome D'alarme Sonore Principal
BAAS-Pr8 : Pr 11042 AXENDIS PAGE 1 / 8 AXENDIS se réserve le droit de modifier ce document sans préavis. Sa responsabilité n'est engagée qu'après confirmation. La diffusion, même partiel, de ce document est strictement interdite sauf accord préalable de la société AXENDIS. -
Page 3: Présentation
Le paramétrage du BAAS-Pr s’effectue manuellement, au niveau d’accès 3. Caractéristiques techniques Capacité Nombre de boucles de déclencheurs manuels 4 (BAAS Pr4 Réf 11550) ; 8 (BAAS Pr 8 Réf 11560) Nombre de déclencheurs manuels par boucle ème Longueur maximale d’une boucle de déclencheurs manuels 1000m (1 paire 8/10 ) ;... -
Page 4: Pose Du Coffret
B.A.A.S. Pr4-Pr8 08.BASPR.NT001 Rév. A1 Synoptique générale Câble 1 paire 8/10ème, type C2, sans écran (SYS1) Câble 1 paire 1,5mm , type RO2V Pose du coffret PAGE 3/8... -
Page 5: Description Des Borniers
Description des borniers borniers désignation alimentation source principale 230 VAC BR2 à BR9 entrée des boucles de déclencheurs manuels (BAAS-Pr4 Réf 11550 : BR6 à BR9 sont indisponibles) BR10 entrée non utilisée (doit être maintenue normalement fermée) BR11 contact (C, NO et NF) pour report de l’information « alarme restreinte»... - Page 6 B.A.A.S. Pr4-Pr8 08.BASPR.NT001 Rév. A1 Paramétrages Code pour les niveaux d’accès: Niveau 2: AABA Niveau 3: ABBABABA Règlage de la temporisation de l’Évacuation Générale : Le réglage de la temporisation par défaut en usine est réglé à 0 minute (déclenchement immédiat). Entrer au niveau d’accès 3.
-
Page 7: Protection De L'environnement
B.A.A.S. Pr4-Pr8 08.BASPR.NT001 Rév. A1 Exploitation Veille Restreinte : Pour désactiver la commande automatique du signal d’évacuation générale, le BAAS Pr peut être mis en veille restreinte. Dans ce cas, seule la commande manuelle pourra activer le signal d’évacuation générale. Activer la Veille Restreinte : Entrer le code de niveau d’accès 2 (code AABA, à... -
Page 8: Raccordement Général
B.A.A.S. Pr4-Pr8 08.BASPR.NT001 Rév. A1 Raccordement général Raccordement des lignes de télécommande des BAAS-Sa Description des câbles alimentation principale 1 paire 1,5mm2 rigide, type RO2V Les exigences de la norme NF C 15-100 doivent être appliquées à l’installation boucles de télécommande de BAAS-Sa 1 paire 8/10ème à... -
Page 9: Détails De Raccordement
Rév. A1 Détails de raccordement Raccordement des boucles de déclencheurs manuels Raccordement du report de synthèse et des contacts auxiliaires Report Axendis Réf 10510 Attention Les contacts auxiliaires sont maintenus activés après le cycle d’évacuation générale de 5 minutes Le réarmement des asservissements (repositionnement des portes coupe-feu) n’est possible qu’après identi•cation et réarmement du déclencheur manuel activé...
