08.BASSA.NT004

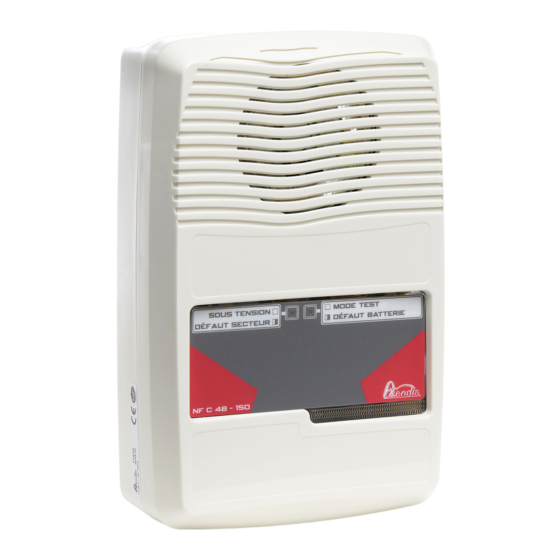

Bloc Autonome d'Alarme Sonore
avec Message enregistré configurable
Axendis. Actipôle
de la Fonderie
Bâtiment Chrome
470, route du Tilleul
69270 CAILLOUX-
SUR-FONTAINES
Axendis se réserve le droit de modifier ce document sans préavis. Sa responsabilité n'est engagée qu'après confirmation.
La diffusion, même partielle, de ce document est strictement interdite sauf accord préalable de la société AXENDIS.
NOTICE D'UTILISATION
ET D'EXPLOITATION
type Satellite
Certifié selon NF C 48-150 : 2014
Numéros de licences :
BAAS Sa : Sa 12014
BAAS Sa -Me: Sa-Me 12018
0333
Page 1/15
Rév.B3
Produit : BAAS
BAAS-Sa - Réf : 11510
BAAS-Sa-Me - Réf : 11530
Publicité
Table des Matières
Manuels Connexes pour Axendis BAAS-Sa
Sommaire des Matières pour Axendis BAAS-Sa
- Page 1 470, route du Tilleul 69270 CAILLOUX- SUR-FONTAINES Page 1/15 Axendis se réserve le droit de modifier ce document sans préavis. Sa responsabilité n’est engagée qu’après confirmation. La diffusion, même partielle, de ce document est strictement interdite sauf accord préalable de la société AXENDIS.
-
Page 2: Table Des Matières
→ une option message enregistré peut s’ajouter au signal sonore d’alarme sonore. Peut être utilisé seul ou avec l’option message enregistré (suivant NFS 32001). Cette fonction n’est disponible que sur le BAAS-Sa-Me (réf : 11575) et peut être désactivée sur ces modèles †... -
Page 3: Caractéristiques
NOTICE BAAS-Sa 11510 BAAS-Sa-Me 11530 08.BASSA.NT004 Rév.B3 Caractéristiques Boîtier → Dimensions : H=258 mm P=95 mm L=166 mm ; → poids : 600 grammes ; → matière : plastique (PC V0) ; → couleur : blanc (RAL9010) non propagateur de flammes ;... -
Page 4: Précautions
NOTICE BAAS-Sa 11510 BAAS-Sa-Me 11530 Rév. B3 08.BASSA.NT004 Précautions Les règles d’installation sont définies par la norme NF C 48-150 et NF C 15-100.Veiller à séparer les circuits TBTS des câbles secteurs. En cas de présence de source électrique perturbatrice (milieu industriel, variateur de vitesse, poste de soudure, machine électrique utilisant une source électrique à... -
Page 5: Installation
NOTICE BAAS-Sa 11510 BAAS-Sa-Me 11530 08.BASSA.NT004 Rév.B3 Installation Page 5/11... -
Page 6: Accès Aux Batteries
NOTICE BAAS-Sa 11510 BAAS-Sa-Me 11530 Rév. B3 08.BASSA.NT004 1. Faire passer les câbles par le haut du boîtier et les insérer dans l’encoche située au bas du boîtier ; 2. placer le boîtier à une hauteur minimum de 2,25 mètres ou directement sous le plafond ;... -
Page 7: Raccordement Général
Cde ALARME Cde SON CONTINU Raccordements pour BAAS / BAASL / BAAL de type Sa Nombre maximal de BAAS-Sa (Me) / BAASL-Sa (Me)/ BAAL-Sa = 32 Vers BAAS-S/L/SL Sa /Sa Me suivant Vers BAAS-S/L/SL Sa /Sa Me suivant Description des câbles... -
Page 8: Mise En Service
BAAS-Sa-Me, si le CMSI ne le permet pas ; 2. le voyant « test » s’allume fixe ; † Le BAAS-Pr ou le BAAS-Sa / BAAS-Sa-Me ou le CMSI activé en mode « test » donne † l’ordre de commande du signal sonore de test aux autres BAAS-Sa / BAAS-Sa-Me de la même boucle. -
Page 9: Configuration D'un Message Enregistré
NOTICE BAAS-Sa 11510 BAAS-Sa-Me 11530 08.BASSA.NT004 Rév.B3 Configuration d’un message enregistré Réglage usine de S1 Niveau classe B (92 dB à 2 m) Message suivi du son d’évacuation Message en français uniquement. Réglage Choix de la Choix du du niveau configuration. -
Page 10: Maintenance
- Le fusible de l’alimentation tension » clignote. principale. secteur. - Les voyants de mise sous-tension Pas de signal et de test du BAAS-Sa / BAAS-Sa- d’alarme lors du Défaut du diffuseur test ou de l’alarme lumineux. - La boucle de commande est en générale. -
Page 11: Protection De L'environnement
NOTICE BAAS-Sa 11510 BAAS-Sa-Me 11530 08.BASSA.NT004 Rév.B3 Protection de l’environnement Déchets dangereux : Batterie Ni-Mh Ne pas jeter les batteries dans une poubelle, les déposer dans une borne de collecte spécifique. Déchets DEEE Conformément à la Directive Européenne relative aux Déchets d’Équipement Électriques et Électroniques (2012/19/UE), l’ensemble des pièces constituant le...
