08.BASPR.NT001
Bloc autonome d'alarme
sonore principal PR4-PR8
Axendis. Actipôle
de la Fonderie
Bâtiment Chrome
470, route du Tilleul
69270 CAILLOUX-
SUR-FONTAINES
Axendis se réserve le droit de modifier ce document sans préavis. Sa responsabilité n'est engagée qu'après confirmation.
La diffusion, même partielle, de ce document est strictement interdite sauf accord préalable de la société AXENDIS.
Notice d'utilisatioN
et d'exploitatioN
Nom commercial : BAAS PR4
Référence : 11551
Nom commercial : BAAS PR8
Référence : 11561
Certifié selon NF C 48-150 :
11/2014
Numéros de licences :
BAAS-PR8 : PR 18002
0333
BAAS-PR4 : PR 18003
Page 1/16
Rév.A9
Produit : BAAS
11551 : BAAS-PR4
11561 : BAAS-PR8

Publicité

Table des Matières
loading

Sommaire des Matières pour Axendis BAAS Pr-4

  • Page 1 BAAS-PR4 : PR 18003 69270 CAILLOUX- SUR-FONTAINES Page 1/16 Axendis se réserve le droit de modifier ce document sans préavis. Sa responsabilité n’est engagée qu’après confirmation. La diffusion, même partielle, de ce document est strictement interdite sauf accord préalable de la société AXENDIS.
  • Page 2: Table Des Matières

    BLOC AUTONOME D’ALARME PRINCIPAL Rév.A9 08.BASPR.NT001 Table des matières Présentation ........2 Description des commandes .....10 Description des voyants ....11 Caractéristiques ........ 3 Paramétrages ........12 Alimentation ..........3 Code pour les niveaux d’accès ..12 Fonctionnalités annexes ......3 Réglage de la temporisation Boîtier ............3 de l’évacuation générale ....12 Synoptique général ......
  • Page 3: Caractéristiques

    BLOC AUTONOME D’ALARME PRINCIPAL 08.BASPR.NT001 Rév.A9 Caractéristiques → Nombre de boucles de déclencheurs manuels : 4 (BAAS-PR4) / 8 (BAAS-PR8) → Nombre de déclencheurs manuels / boucle : 32 → Longueur maximale d’une boucle de déclencheurs manuels : 1000 m (1 paire 8/10 ) / 2000 m (2x1,5mm²) ème...
  • Page 4: Synoptique Général

    BLOC AUTONOME D’ALARME PRINCIPAL Rév.A9 08.BASPR.NT001 Synoptique général Page 4/16...
  • Page 5: Précautions

    BLOC AUTONOME D’ALARME PRINCIPAL 08.BASPR.NT001 Rév.A9 Précautions Les règles d’installation sont définies par la norme NF C 48-150 et NF C 15-100. Veiller à séparer les circuits TBTS des câbles secteurs. En cas de présence de source électrique perturbatrice (milieu industriel, va- riateur de vitesse, poste de soudure, machine électrique utilisant une source électrique à...
  • Page 6: Raccordement Général

    BLOC AUTONOME D’ALARME PRINCIPAL Rév.A9 08.BASPR.NT001 Raccordement général Œ Alimentation principale → 1 paire 1,5mm² rigide, type RO2V. → Les exigences de la norme NF C 15-100 doivent être appliquées à l’installation. → Protection amont par disjoncteur bipolaire.  Boucles de télécommande de BAAS-Sa →...
  • Page 7: Raccordement Des Boucles De Déclencheurs Manuels

    BLOC AUTONOME D’ALARME PRINCIPAL 08.BASPR.NT001 Rév.A9 Raccordement des boucles de déclencheurs manuels Départ boucle L’ouverture de la boucle de commande d’alarme générale déclenche le processus d’alarme pour une durée de 5 minutes (l’utilisation du coffret de télécommande de mise à l’arrêt est impossible tant que l’alarme est activée). Pour toute intervention sur une ou plusieurs boucles de commande, veiller à...
  • Page 8: Réglage De La Temporisation Des Contacts Auxiliaires

    BLOC AUTONOME D’ALARME PRINCIPAL Rév.A9 08.BASPR.NT001 Les contacts auxiliaires sont maintenus activés après le cycle d’évacuation générale de 5 minutes. Le réarmement des asservissements (repositionnement des portes coupe-feu) n’est possible qu’après identification et réarmement du déclencheur manuel activé (fermeture de la boucle de commande d’alarme).
  • Page 9: Description

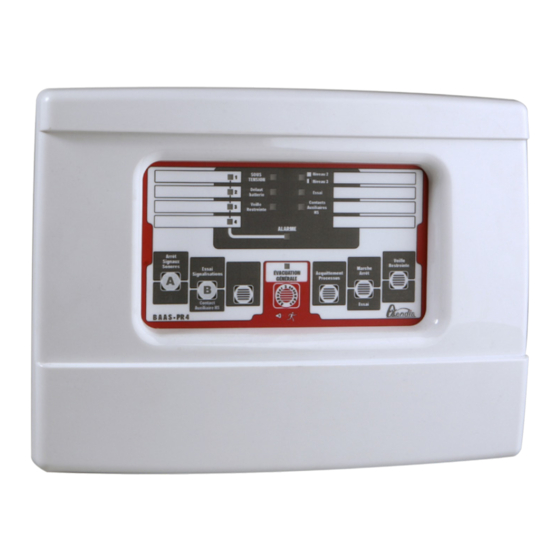

    Acquittement Signalisations Arrêt Processus GÉNÉRALE Contact b ë ë ~ á Essai Auxiliaire HS B A A S - PR 4 NF C 48-150 : 11/2014 BAAS Pr-4 LX0053-AXE01-A Niveau 2 SOUS TENSION Niveau 3 Défaut Essai batterie Contacts Veille...
