Axendis X AL 24-2 2 S Notice D'utilisation Et D'exploitation

Masquer les pouces
1
2
3
4
5
6
7
8
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Équipement d'alimentation en énergie EN 12101-10

Table des matières

Consigne de sécurité ......................... 2
Conformités ........................................ 2
Présentation ........................................ 3
Caractéristiques ................................. 3
Montage ............................................... 5
17
Certifié selon
N° DOP : 0333-CPR-075575
EN54-4 :1997 + A1:2002 + A2 : 2006
Équipement d'alimentation
électrique (EAE)
EN12101-10 : 2005 + AC:2007
Équipement d'alimentation
en énergie de sécurité

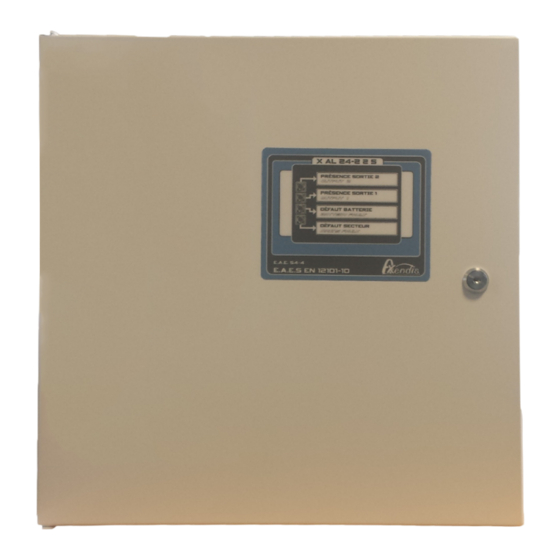

X AL 24-2 2 S
Équipement d'alimentation électrique EN 54-4
Axendis
Actipôle de la Fonderie
Bâtiment Chrome
470 route du Tilleul
69270
CAILLOUX-SUR-FONTAINES
Raccordement général ....................... 6
Mise en service ................................... 6
Entretien .............................................. 8
Page 1/8
Références
p r o d u i t s :
A.20010
A.20020

Publicité

Table des Matières
loading

Manuels Connexes pour Axendis X AL 24-2 2 S

Sommaire des Matières pour Axendis X AL 24-2 2 S

  • Page 1: Table Des Matières

    X AL 24-2 2 S Équipement d’alimentation électrique EN 54-4 Équipement d’alimentation en énergie EN 12101-10 Table des matières Consigne de sécurité ......2 Raccordement général ....... 6 Conformités ........2 Mise en service ........6 Présentation ........3 Signalisation visuelle face avant ..7 Caractéristiques .........

  • Page 2: Consigne De Sécurité

    Équipement d’alimentation Rév.A8 08.ALIAE.NT001 Électrique en 54-4 Consigne de sécurité Ce matériel est destiné à être raccordé au réseau 230V de distribution publique. Afin d’éviter tout risque de choc électrique, toutes INTERVENTIONS doivent être réalisées HORS TENSION (disjoncteur bipolaire en amont ouvert) et uniquement par du PERSONNEL QUALIFIÉ.

  • Page 3: Présentation

    Équipement d’alimentation Rév.A8 08.ALIAE.NT001 en Énergie en 12101-10 Présentation L’alimentation électrique de sécurité X AL 24-2 2S, s’intègre dans les systèmes de détection incendie et de mise en sécurité incendie. L’alimentation X AL 24-2 2S se distingue par : → Sa fiabilité de la tension de sortie grâce à ses protections contre la foudre et courts-circuits, fusible de batterie à...
  • Page 4 Équipement d’alimentation Rév.A8 08.ALIAE.NT001 Électrique en 54-4 Protection Disjoncteur amont (courbe C ou D) 0,7A à 195Vac Fusible primaire 1,6A @ 250VAC (5x20mm) temporisé Fusibles secondaire (sortie utilisateur) Protection électronique Protection batterie Réarmable automatiquement Sortie Nombre de sorties Tension nominale Un 24 VDC Tension de floating 27,3 VDC @ 25°...

  • Page 5: Caractéristiques Spécifiques

    Équipement d’alimentation Rév.A8 08.ALIAE.NT001 en Énergie en 12101-10 Caractéristiques spécifiques Courant de sortie minimum Imin Courant de sortie maximal Imax A = Imax B = 1 A par sortie en continu Imax a Courant de sortie maximal Imax A = Imax B = 1 A par sortie de courte durée Imax b Résistance interne de la batterie 800 mΩ...

  • Page 6: Raccordement Général

    Équipement d’alimentation Rév.A8 08.ALIAE.NT001 Électrique en 54-4 Raccordement général Type de câbles 1 Câble secteur 1,5 mm² à 2,5 mm² 2 Câble sortie 1,5 mm² à utilisateur 2,5 mm² 3 Report de défaut 1 paire 8/10 ème Effectuer le raccordement électrique secteur, utilisation et batteries avec le disjoncteur secteur ouvert.

  • Page 7: Signalisation Visuelle Face Avant

    Équipement d’alimentation Rév.A8 08.ALIAE.NT001 en Énergie en 12101-10 Signalisation visuelle de la face avant Voyant Couleur Diagnostic Résolution État Absence de réseau ou Vérifier le fusible Allumé défaillance du réseau et câblage de Défaut Orange l’alimentation secteur Fonctionnement normal Éteint Absence de batterie, Vérifier l’état des résistance interne...

  • Page 8: Entretien

    Vérifier que chaque batterie de 12 VDC présente une tension égale voire supérieure à 11,5 VDC. Si toutes les étapes sont validées, vérifier la compatibilité de votre utilisation. Si le problème persiste, contacter l’assistance téléphonique AXENDIS : 04 78 88 23 37 Page 8/8...
