08.ALTCO.NT003
Alarmes techniques
X AT 4Z / X AT 8Z
4 ou 8 zones avec option 4 ou 8 relais
Alarme technique 4 zones
(disponible avec option 4 relais)
Axendis. Actipôle
de la Fonderie
Bâtiment Chrome
470, route du Tilleul
69270 CAILLOUX-
SUR-FONTAINES
Axendis se réserve le droit de modifier ce document sans préavis. Sa responsabilité n'est engagée qu'après confirmation.
La diffusion, même partielle, de ce document est strictement interdite sauf accord préalable de la société AXENDIS.
NOTICE D'UTILISATION
ET D'EXPLOITATION
Références produits :

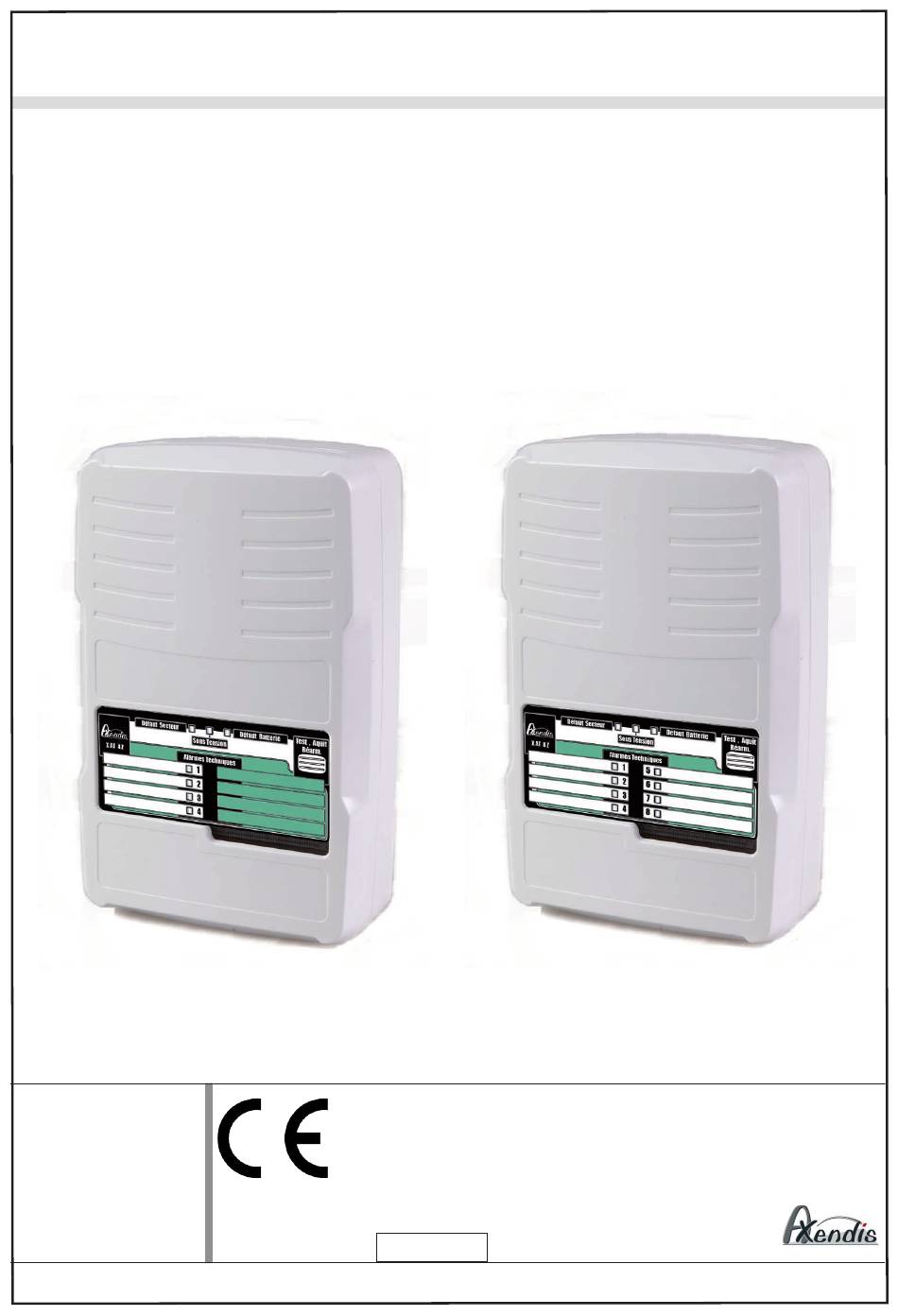

11340 : Alarme technique 4 zones - X AT 4Z
11344 : Alarme technique 4 zones 4 relais - X AT 4Z 4R
11380 : Alarme technique 8 zones - X AT 8Z
11388 : Alarme technique 8 zones 8 relais - X AT 8Z 8R
Page 1/11
Alarme technique 8 zones
(disponible avec option 8 relais)
Rév.B1
