08.BASSA.NT003

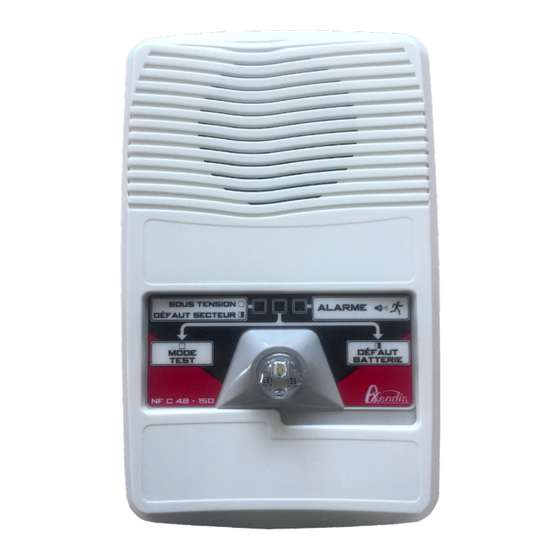

Bloc Autonom e d'Alarme Sonore
et Lumin eux type Satellite
avec Message enregistré configurable
Axendis. Actipôle
de la Fonderie
Bâtiment Chrome
470, route du Tilleul
69270 CAILLOUX-
SUR-FONTAINES
Axendis se réserve le droit de modifier ce document sans préavis. Sa responsabilité n'est engagée qu'après confirmation.
La diffusion, même partielle, de ce document est strictement interdite sauf accord préalable de la société AXENDIS.
NOTICE D'UTILISATION
ET D'EXPLOITATION
Certifié selon NF C 48-150
Numéros de licences :
BAASL-Sa : Sa 17004/ 691200
BAASL-Sa-Me : SaMe
0333
17005/691200
Page 1/15
Rév.B3
Produit : BAASL
BAASL-Sa - Réf : 11570
BAASL-Sa-Me - Réf : 11575
Publicité
Table des Matières
Manuels Connexes pour Axendis BAASL-Sa
Sommaire des Matières pour Axendis BAASL-Sa
- Page 1 17005/691200 69270 CAILLOUX- SUR-FONTAINES Page 1/15 Axendis se réserve le droit de modifier ce document sans préavis. Sa responsabilité n’est engagée qu’après confirmation. La diffusion, même partielle, de ce document est strictement interdite sauf accord préalable de la société AXENDIS.
-
Page 2: Table Des Matières
→ une option message enregistré peut s’ajouter au signal sonore d’alarme sonore. Peut être utilisé seul ou avec l’option message enregistré (suivant NFS 32001). Cette fonction n’est disponible que sur le BAASL-Sa-Me (réf : 11575) et peut être désactivée sur ces modèles. -
Page 3: Fonction Optionnelle De Mise À L'arrêt
NOTICE BAASL-Sa 11570 BAASL-Sa-Me 11575 08.BASSA.NT003 Rév.B3 † Les BAASL-Sa (réf : 11570) ne disposent pas de cette fonction. † Fonction optionnelle de mise à l’arrêt Si un boîtier de télécommande a été fourni, il est possible d’effectuer une mise à l’arrêt. -
Page 4: Alimentation
NOTICE BAASL-Sa 11570 BAASL-Sa-Me 11575 Rév. B3 08.BASSA.NT003 † L’autonomie sera garantie après 24 heures de charge de la batterie suite à la mise en † service du système. Alimentation 1. Alimentation principale : 230 Vac +10% -15% 50Hz ;... -
Page 5: Ouverture Du Boîtier
NOTICE BAASL-Sa 11570 BAASL-Sa-Me 11575 08.BASSA.NT003 Rév.B3 Ouverture du boîtier Retirer la vis située sous le boîtier ; appuyer sur l’encoche sous le boîtier ; tirer la façade avant vers soi. Vue de dessous Emplacement vis Encoche † Lors de la fermeture du boîtier, ne pas oublier de remettre la vis. -
Page 6: Installation
NOTICE BAASL-Sa 11570 BAASL-Sa-Me 11575 Rév. B3 08.BASSA.NT003 Installation Faire passer les câbles par le haut du boîtier et les insérer dans l’encoche située au bas du boîtier ; placer le boîtier à une hauteur minimum de 2,25 mètres ou directement sous le plafond ;... - Page 7 NOTICE BAASL-Sa 11570 BAASL-Sa-Me 11575 08.BASSA.NT003 Rév.B3 Page 7/15...
-
Page 8: Configuration D'un Message Enregistré
NOTICE BAASL-Sa 11570 BAASL-Sa-Me 11575 Rév. B3 08.BASSA.NT003 Configuration d’un message enregistré Réglage usine de S1 Niveau classe B (92 dB à 2 m) Message suivi du son d’évacuation Message en français uniquement. Réglage Choix de la Choix du du niveau configuration. -
Page 9: Mise En Service
Sa / BAASL-Sa-Me, si le CMSI ne le permet pas ; 2. le voyant « test » s’allume fixe ; † Le BAAS-Pr ou le BAASL-Sa / BAASL-Sa-Me ou le CMSI activé en mode « test » donne † l’ordre de commande du signal sonore de test aux autres BAASL-Sa / BAASL-Sa-Me de la même boucle. -
Page 10: Maintenance
- Le fusible de l’alimentation tension » clignote. principale. secteur. - Les voyants de mise sous-tension Pas de signal et de test du BAASL-Sa / BAASL- d’alarme lors du Défaut du diffuseur Sa-Me. test ou de l’alarme lumineux. - La boucle de commande est en générale. - Page 11 Cde ALARME Cde SON CONTINU Raccordements pour BAAS / BAASL / BAAL de type Sa Nombre maximal de BAAS-Sa (Me) / BAASL-Sa (Me)/ BAAL-Sa = 32 Vers BAAS-S/L/SL Sa /Sa Me suivant Vers BAAS-S/L/SL Sa /Sa Me suivant Page 11/15...
-
Page 12: Détails De Raccordement
NOTICE BAASL-Sa 11570 BAASL-Sa-Me 11575 Rév. B3 08.BASSA.NT003 Détails de raccordement Boucle de commande d’alarme générale Page 12/15... -
Page 13: Contacts Auxiliaires
→ pouvoir de coupure : 30VA. Les contacts auxiliaires sont maintenus activés après le cycle d’alarme général de 5 minutes (le BAASL-Sa / BAASL-Sa-Me est alors à l’état neutre). Le réarmement des asservissements (repositionnement des portes coupe-feu) n’est possible qu’après identification et réarmement du déclencheur manuel activé... -
Page 14: Protection De L'environnement
NOTICE BAASL-Sa 11570 BAASL-Sa-Me 11575 Rév.B3 08.BASMA.NT003 Protection de l’environnement Déchets dangereux : Batterie Ni-Mh Ne pas jeter les batteries dans une poubelle, les déposer dans une borne de collecte spécifique. Déchets DEEE Conformément à la Directive Européenne relative aux Déchets d’Équipement Élec- triques et Électroniques (2012/19/UE), l’ensemble des pièces constituant le produit est... - Page 15 NOTICE BAASL-Sa 11570 BAASL-Sa-Me 11575 08.BASSA.NT003 Rév.B3 Page 15/15...
