Manuels Connexes pour Axendis 11320
Sommaire des Matières pour Axendis 11320

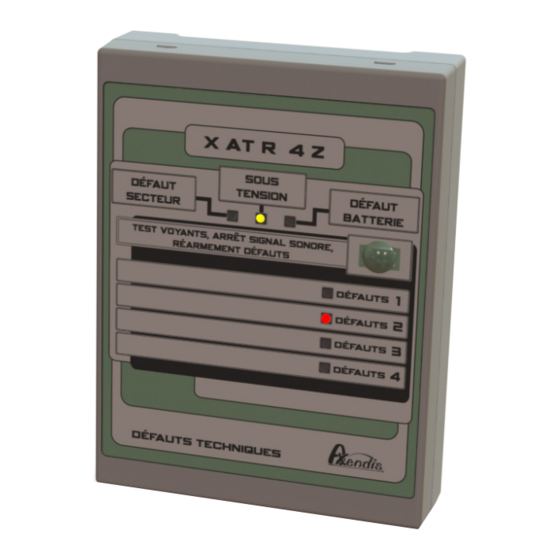

- Page 1 Alarme technique 2 ou 4 entrées 2 relais AXENDIS Noms : X ATR 2Z / X ATR 4Z Actipôle de la Fonderie Références : 11320 / 11330 Bâtiment Chrome 470 route du Tilleul 69270 CAILLOUX-SUR-FONTAINES tél : 04 78 88 23 37...
- Page 2 Alarme technique 2-4 08.ALTCO.NT006 Rév A0 Caractéristiques Alimentation : → secteur 230 Vac → 2 batteries Ni-MH 9V 280mAh (fournies) IP42 / IK07 Poids : 350g Relais : 1 seul contact + choix entre NO/NF via cavaliers, max 30V / 1A Sortie utilisateur : 19V ±3V max 40mA Installation Fixation...
- Page 3 Alarme technique 2-4 08.ALTCO.NT006 Rév A0 Configuration Avant de commencer la configuration, s’assurer que l’alarme technique est alimentée sur secteur. La configuration s’effectue au niveau 2 (boîtier ouvert). Appuyer sur le bouton du bas pour entrer dans le mode configuration : étapes Observations Actions...
- Page 4 Alarme technique 2-4 08.ALTCO.NT006 Rév A0 AT4 uniquement : Relais 1 Signalisation alarme Appuyer sur le bouton du haut Défaut 1 ● Non (relais désactivé) pour changer la valeur (signalisa- ◑ tion alarme) du Défaut 1. ◑◑ Appuyer sur le bouton du bas pour Oui, mais alarmes non acquit- tées seulement passer au Défaut 2.
- Page 5 Alarme technique 2-4 08.ALTCO.NT006 Rév A0 Exploitation Niveau 1 Voyants ◑ Non acquitté 1 bip toutes les 3sec ● Acquitté Fonctionnement normal : ◑ voyant clignotant ● voyant vert ● voyant fixe ◑ Défaut secteur ou tension : ◑ Non acquitté 1 bip toutes les 3sec ●...
