4.2.2 Occupation des bornes de raccordement
Variante de commande Numéro des bornes (sorties/alimentation)
"Entrée/sortie"
A
Remarque !
Valeurs fonctionnelles des sorties et alimentation →  85
4.2.3 Raccordement HART
L' u tilisateur dispose des possibilités suivantes :
• Raccordement direct au transmetteur via les bornes 26 (+) et 27 (-).
• Raccordement via le circuit 4...20 mA
• Le circuit de mesure doit avoir une charge d' a u moins 250 Ω.
• Procéder aux réglages suivants après la mise sous tension :
– Fonction GAMME COURANT → "4–20 mA HART"
– Activation ou désactivation de la protection en écriture HART→  62
Raccordement du terminal portable HART
Tenir compte, lors du raccordement, également des documentations publiées par HART
Communication Foundation, notamment HCF LIT 20 : "HART, un aperçu technique".
4

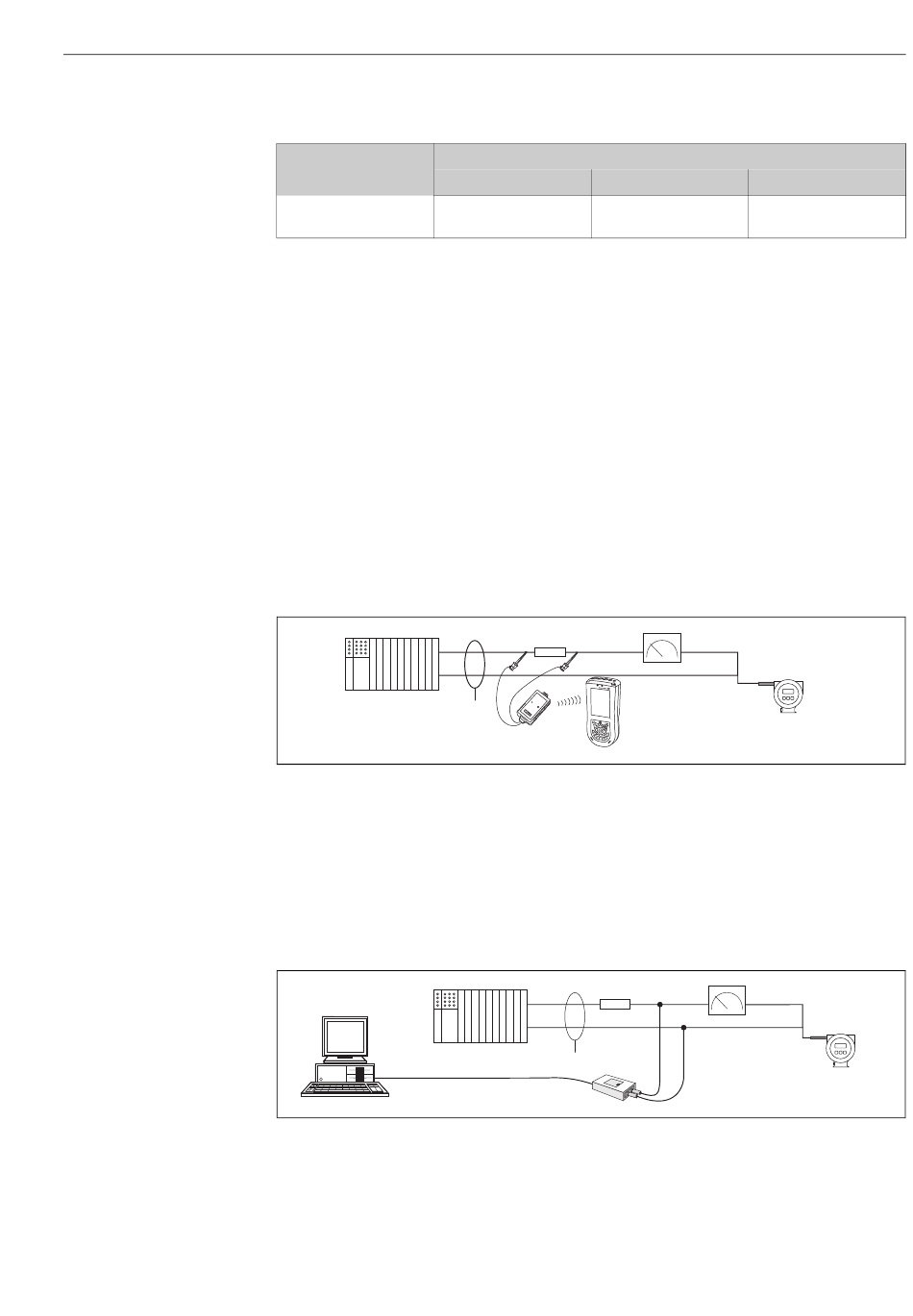

Fig. 33: Raccordement électrique du terminal portable HART Field Xpert SFX100
1 Terminal portable HART Field Xpert SFX100
2 Alimentation électrique
3 Blindage
4 Autres unités d' e xploitation ou API avec entrée passive
Raccordement d'un PC avec logiciel d'exploitation
Pour le raccordement à un PC avec logiciel d' e xploitation (par ex. "FieldCare") un modem
HART (par ex. "Commubox FXA193") est nécessaire.
2
1
RS 232
Fig. 34: Raccordement électrique d' u n PC avec logiciel de configuration
1 PC avec logiciel d' e xploitation
2 Autres unités d' e xploitation ou API avec entrée passive
3 Blindage
4 Modem HART, par ex. Commubox FXA 195
24 (+) / 25 (–) 26 (+) / 27 (–)
Sortie courant
Sortie impulsion
³ 250 Ω
3
1
³
250 Ω
3
4
1 (L1/L+) / 2 (N/L–)
Alimentation
HART
– 27
+26
2
–27
+26
Câblage
a0005573
a0005574
