Annexe
126
Description de fonctions PARAM. SYSTEME
MODE MESURE Sortie impulsion
(suite)
STANDARD
Seules les parts de débit du sens d' é coulement positif sont affichées.
Les parts négatives ne sont pas prises en compte.
SYMETRIE
La valeur absolue des parts de débit positives et négatives est prise en compte.
Sortie état
!
Les indications sont valables uniquement si dans la fonction AFFECT. ETAT on a
sélectionné SEUIL.
STANDARD
Le signal de sortie relais commute aux points définis.
SYMETRIE
Le signal de sortie état commute aux points de commutation définis
indépendamment du signe entré. Si un point de commutation a été défini avec un
signe positif, le signal de sortie état commute dès que la valeur en sens négatif (avec
signe négatif) a été atteinte (voir fig.).

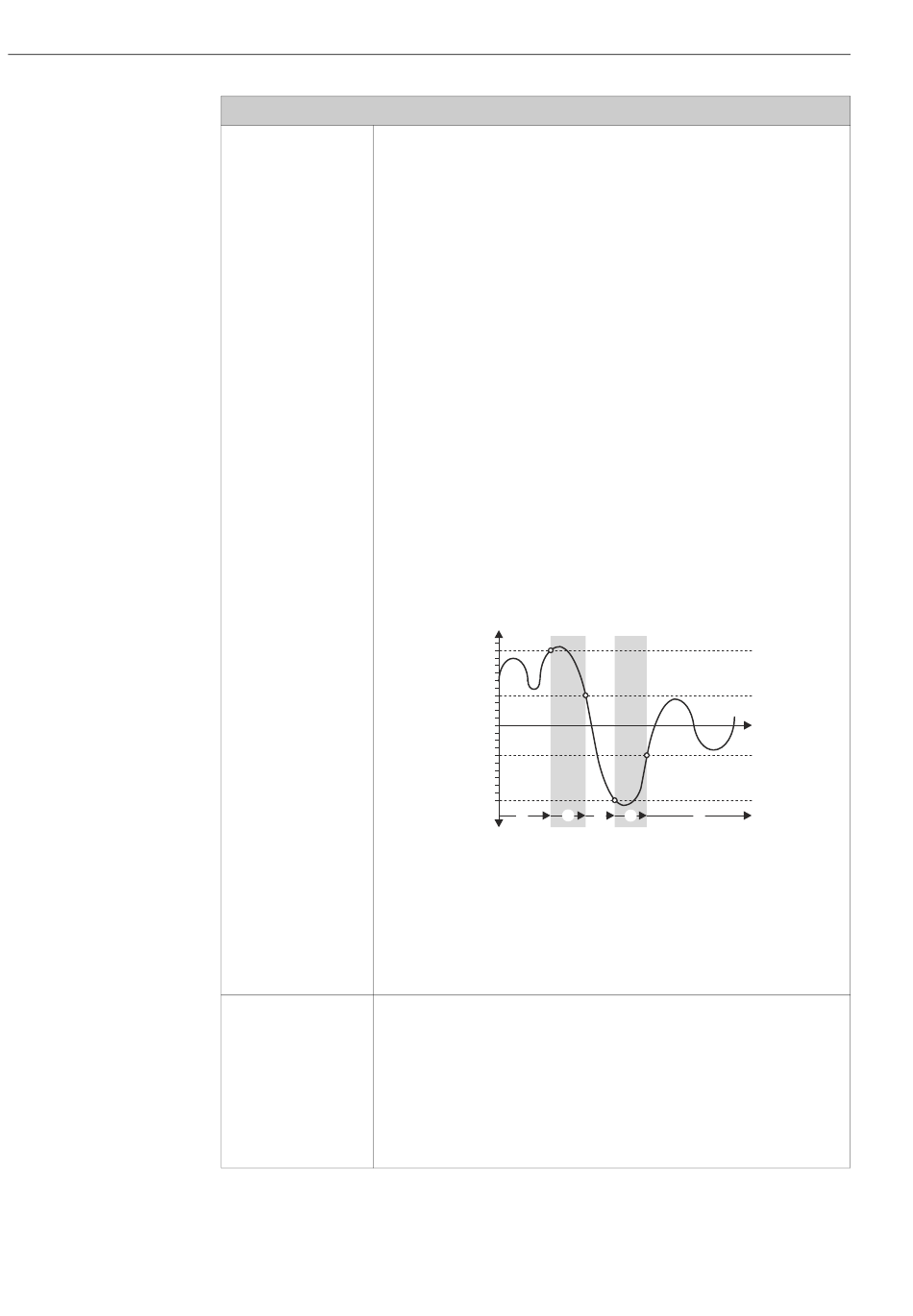

Exemple pour le mode mesure SYMETRIE
Point d' e nclenchement : Q = 4
Point de déclenchement : Q = 10
1 = sortie état fermée (conductrice)
2 = sortie état désactivée (non conductrice)
Totalisateur
STANDARD
Seules les parts de débit positives sont affichées.
Les parts négatives ne sont pas prises en compte.
SYMETRIE
Les parts de débit positives et négatives sont additionnées.
C' e st à dire on établit le débit net dans le sens de l' é coulement
BLOCAGE MESURE Dans cette fonction on peut interrompre l' e xploitation de grandeurs de mesure.
Ceci peut être judicieux pour les process de nettoyage d' u ne conduite.
L' a mortissement du système agit sur toutes les fonctions et sorties de l' a ppareil.
Sélection :
ARRET
MARCHE → Le signal émis est réglé sur la valeur "DEBIT NUL".
Réglage usine :
ARRET
Remarque !
Q
10
4
0
- 4
- 10
n m
m
Promag 10
t
n m
Endress+Hauser
A0001247
