Endress+Hauser Proline Promag 10 Manuel De Mise En Service page 83

Promag 10
#
"
Endress+Hauser
9.6.2 Remplacement du fusible d'appareil
Danger !
Risque d' é lectrocution !
Composants accessibles, sous tension. Veuillez vous assurer que l' a limentation est coupée
avant de déposer le couvercle du compartiment de l' é lectronique.
Le fusible d' a ppareil se trouve sur la platine d' é lectronique (→  49).
Remplacer le fusible comme suit :
1. Débrancher l' a limentation.
2. Dévisser le couvercle de l' é lectronique du boîtier du transmetteur.
3. Appuyer sur les touches de verrouillage latérales et rabattre le couvercle du
compartiment de raccordement.
4. Retirer le connecteur pour l' é nergie auxiliaire (a).
5. Remplacer le fusible de l' a ppareil (b).
Utiliser exclusivement les types de fusible suivants :
– Alimentation 11...40 V DC / 20...28 V AC → 1,6 A à fusion retardée / 250 V TR5
– Alimentation 85...250 V DC → 1 A à fusion retardée / 250 V TR5
6. Le montage se fait dans l' o rdre inverse.
Attention !
N' u tiliser que des pièces d' o rigine Endress+Hauser

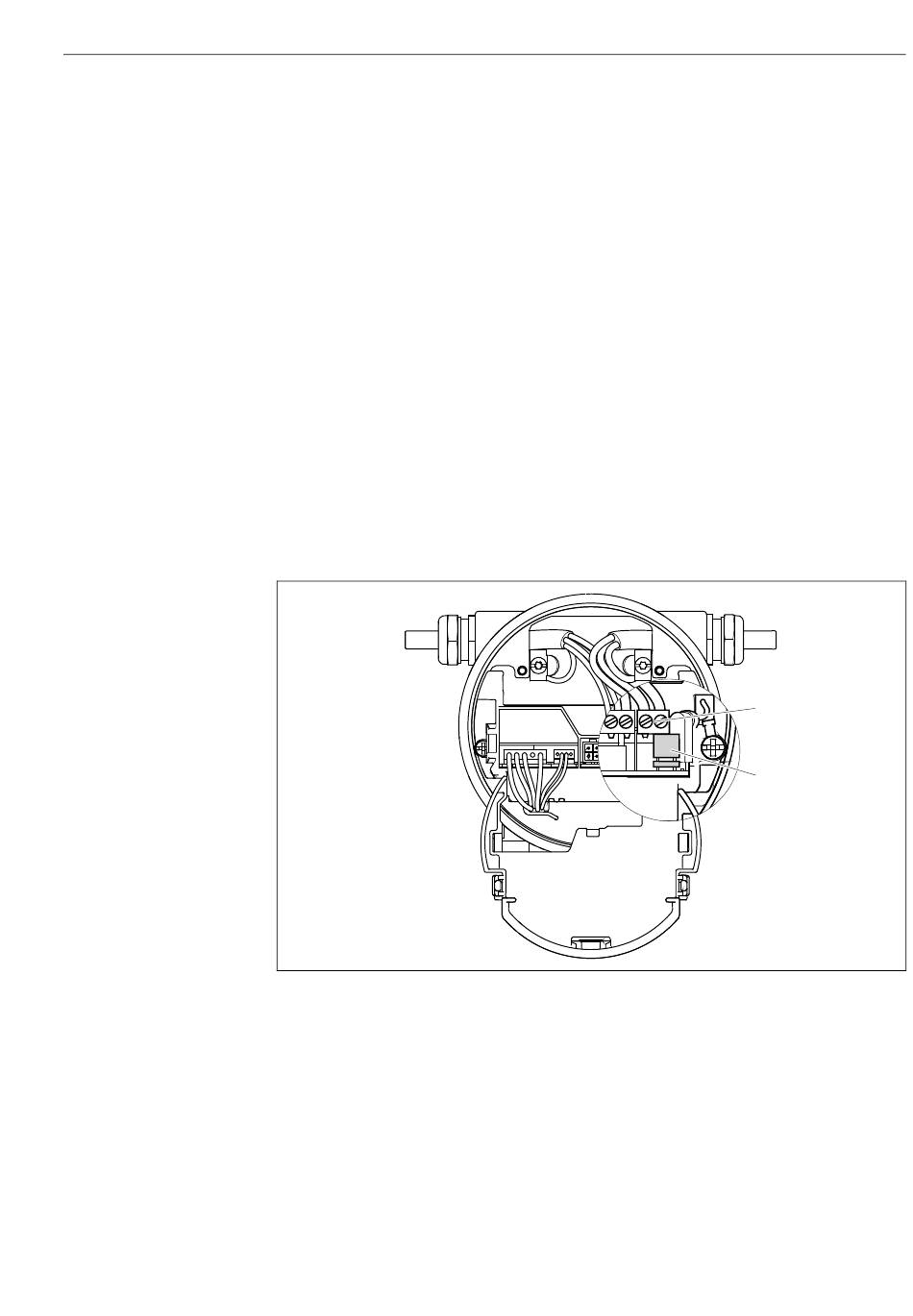

Fig. 49: Remplacement du fusible d' a ppareil sur la platine d' é lectronique
a Connecteur pour énergie auxiliaire
b Fusible d' a ppareil
Suppression des défauts
a
b
A0005389
83
