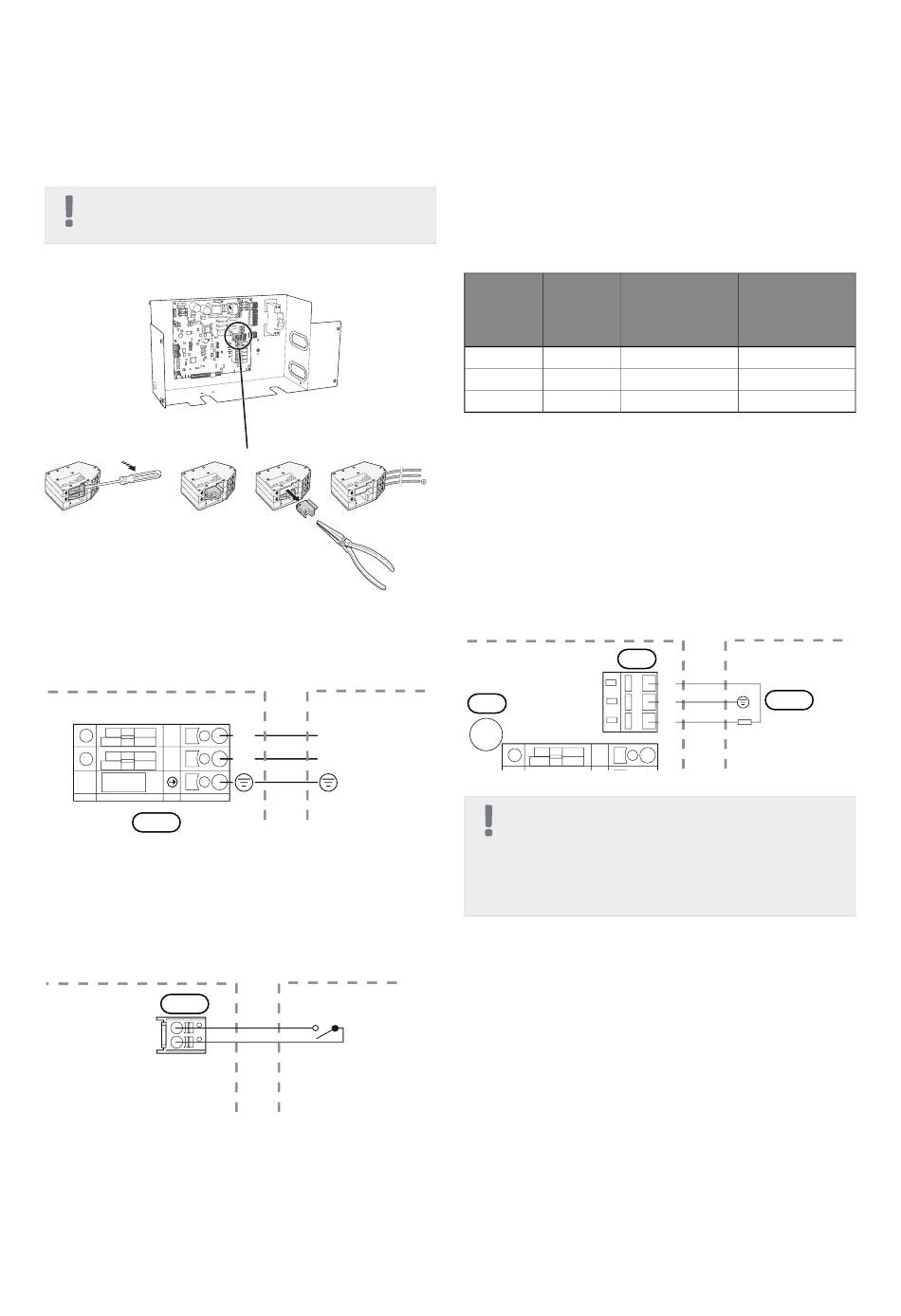

Raccordement de la tension de commande
externe
REMARQUE!
Placez les TOR sur les boîtier de connexion.
Lors du raccordement d'une tension de commande ex-
terne, retirez les ponts du bornier X5 (voir l'image).
1.
2.
Raccordez la tension de commande externe (230V~
50Hz) aux borniers X5:L, X5:N et X5:PE (voir l'illustration).
NP-AW20
L
N
X5
Si la tension de commande externe est utilisée pendant
le contrôle du tarif, raccordez un contact de fermeture
aux bornes X21:1 et X21:2 (blocage du compresseur)
pour éviter le déclenchement d'une alarme.
X21
X21
NP-AW20™
3.
4.
Externe
F2120
Externt
X5
L
L
N
N
Blocage du compresseur
Câble de chauffage externe dans le tuyau
d'eau de condensation (KVR 10)
NP-AW20 est équipé d'une plinthe pour câble de
chauffage externe (EB14, non fourni). Le branchement
est alimenté par 250 mA (F3) en usine. Si un autre câble
de chauffage doit être utilisé, le fusible doit être rempla-
cé par un autre de taille adaptée.
Lon-
Puissa-
gueur
nce to-
(m)
tale (W)
1
15
3
45
6
90
* Monté en usine.
Remplacez le disjoncteur électrique miniature (FC1) pour
la protection automatique (FB1) lors de l'installation de
L
0
KVR 10 en l'absence de protection automatique externe
pour l'installation. La protection automatique (FB1) est
fournie avec KVR 10.
Raccordez le câble de chauffage externe (EB14) aux
borniers X9:L et X9:N. Si un câble de mise à la terre est
présent, raccordez-le à X9:PE. Reportez-vous à l'image
suivante et lisez le manuel d'installation de KVR 10.
F3
F3
REMARQUE!
Le tuyau doit pouvoir supporter la chaleur du
cordon chauffant.
Pour garantir cette fonction, l'accessoire KVR 10
doit être utilisé.
Fusible (F3)
T100mA/250V
T250mA/250V
T500mA/250V
NP-AW20
Externe
F2120
Externt
X9
X9
Câble de chaleur externe
N
N
PE
PE
L
L
L
N
Chapitre 5 |
Connexions électriques
Réf.
718085
518900*
718086
EB14
25
