Principe de fonctionnement de l'onduleur

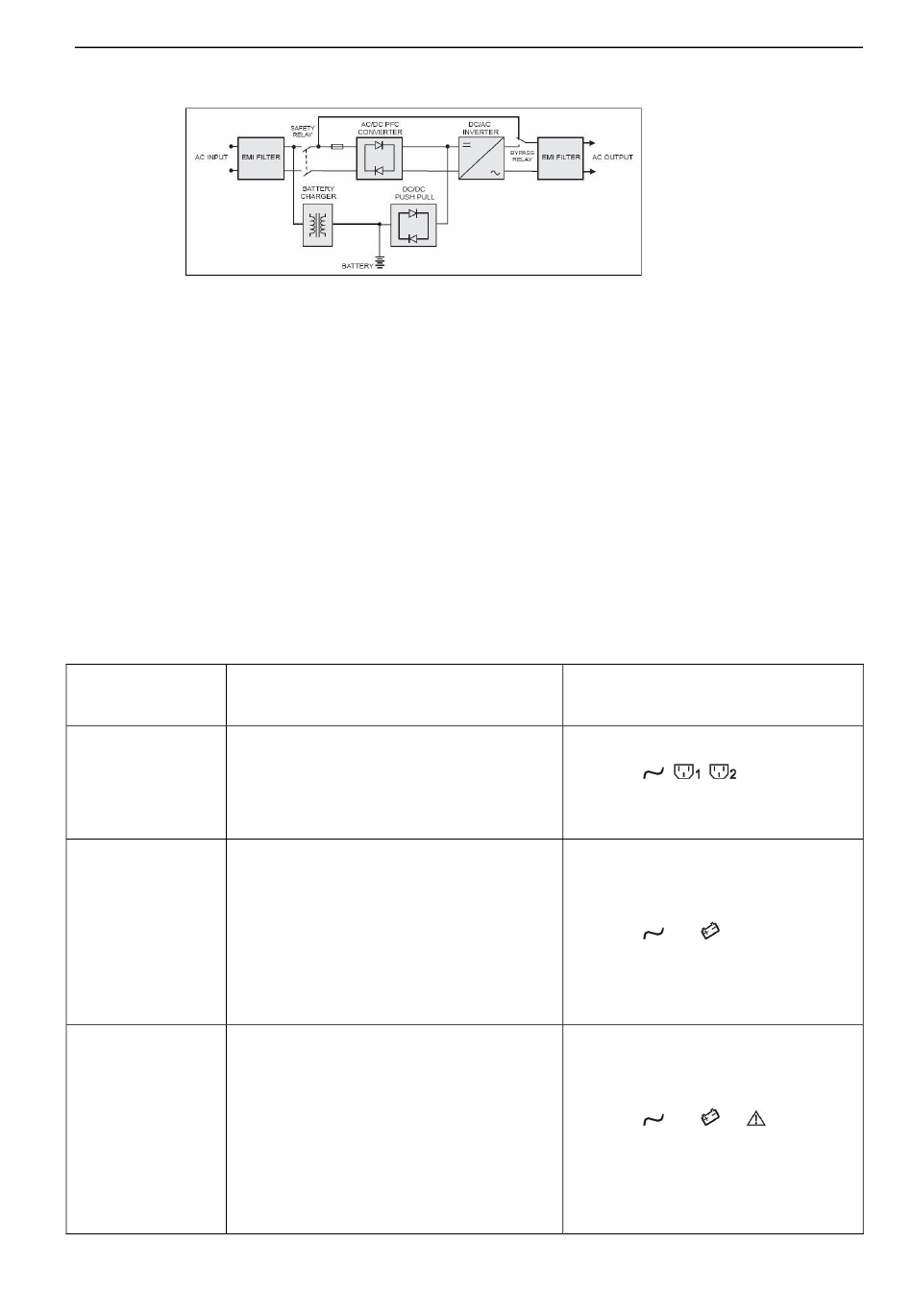

5.1. Schéma fonctionnel des systèmes de l'onduleur
(Fig. 5.1)
La figure 5.1 ci-dessus illustre la vraie On-Line Double Conversion architecture du
système onduleur. Les modules principaux sont :
1. Un convertisseur (redresseur) de CA en CC avec un circuit de contrôle du
facteur de puissance
2. Un onduleur de puissance de CC en CA à haute fréquence
3. Un chargeur de batteries intelligent
4. Un bloc stationnaire de batteries ne nécessitant aucun entretien
5. Un circuit de commande de convertisseur à double effet de CC en CC
6. Une boucle statique de By-pass
7. Un filtre EMI en entrée et un en sortie (protection contre les interférences
électromagnétiques)
Guide sommaire des modes de fonctionnement de l'onduleur et conditions d'alimentation
CA secteur correspondantes
Conditions du
secteur
Le redresseur convertit CA en CC, les
batteries se chargent, l'onduleur
Secteur normal convertit CC an CA et fournit aux
charges une alimentation propre et
stable.
Le redresseur et le chargeur arrêtent
de fonctionner, les batteries se
Secteur anormal déchargent au travers du circuit forcé
(sous ou sur CC-CC et alimentent l'onduleur. Les
tension) / en charges continuent d'être alimentées
panne par l'onduleur. L'alarme sonore
retentit, l'onduleur est maintenant en
mode batteries.
Le redresseur et le chargeur arrêtent
de fonctionner, les batteries se
déchargent au travers du circuit forcé
Secteur anormal/
CC-CC et alimentent l'onduleur.
en panne, faible
L'alarme sonore retentit avec des sons
tension de
brefs et rapides par succession,
batteries
indiquant que les batteries sont faibles
et que l'onduleur peut s'arrêter sous
peu.
INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com
Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 06 11 AA 68 203 03
Modes de fonctionnement de
l'onduleur
Indications sur l'affichage des
DEL
Les DEL , , restent
allumées
Les DEL off, sont allumées
Les DEL off, et
allumées.
sont
