• 3 connettori RCA (Giallo -> Video, Bianco -> Canale Audio Sinistro, Rosso -> Canale Audio Destro);
• 1 slot Common Interface.
• Fori per viti di fissaggio del modulo al cestello rack
• Fessure per estrattori.
NOTA: Per l'inserimento della CAM nello slot Common Interface fare riferimento al relativo Capitolo 4.1.
ATTENZIONE: per l'elenco completo delle caratteristiche tecniche consultare le ultime pagine di queste istruzio-
ni (vedere paragrafo SPECIFICHE TECNICHE).
Il modulo SIG7100 si installa nel sub-rack della serie NewHead Line (SIG7901 o SIG790).
Estrarre il modulo dall'imballo ed installarlo nella posizione desiderata. All'interno dell'imballo sono contenuti i
seguenti materiali:
• Modulo SIG7100;
• Terminazione a 75ohm (CA75F).
Dopo aver installato il modulo provve-
dere ad avvitare le viti che si trovano
nel relativo sacchetto accessori.
L'installazione è di tipo "plug & play", il
modulo è gia operativo e funzionante.
Per la rimozione del modulo utilizzare le maniglie in dotazione al cestello Headline. Togliere le viti dal pannello
frontale del modulo da sostituire e inserire gli estrattori nelle fessure rettangolari; ruotare gli estrattori di 90° in
modo da formare una maniglia (vedere le immagini seguenti). Tirare la maniglia con una mano per estrarre il
modulo. Fare attenzione alla forza che si imprime: dopo un primo sforzo necessario per staccare il modulo dai
connettori del pannello di fondo, il modulo si sfila molto facilmente. Quando si estrae il modulo fare attenzione a
non toccare i coperchi di chiusura che potrebbero causare piccole escoriazioni sulla pelle.

3. INSTALLAZIONE DEL PRODOTTO

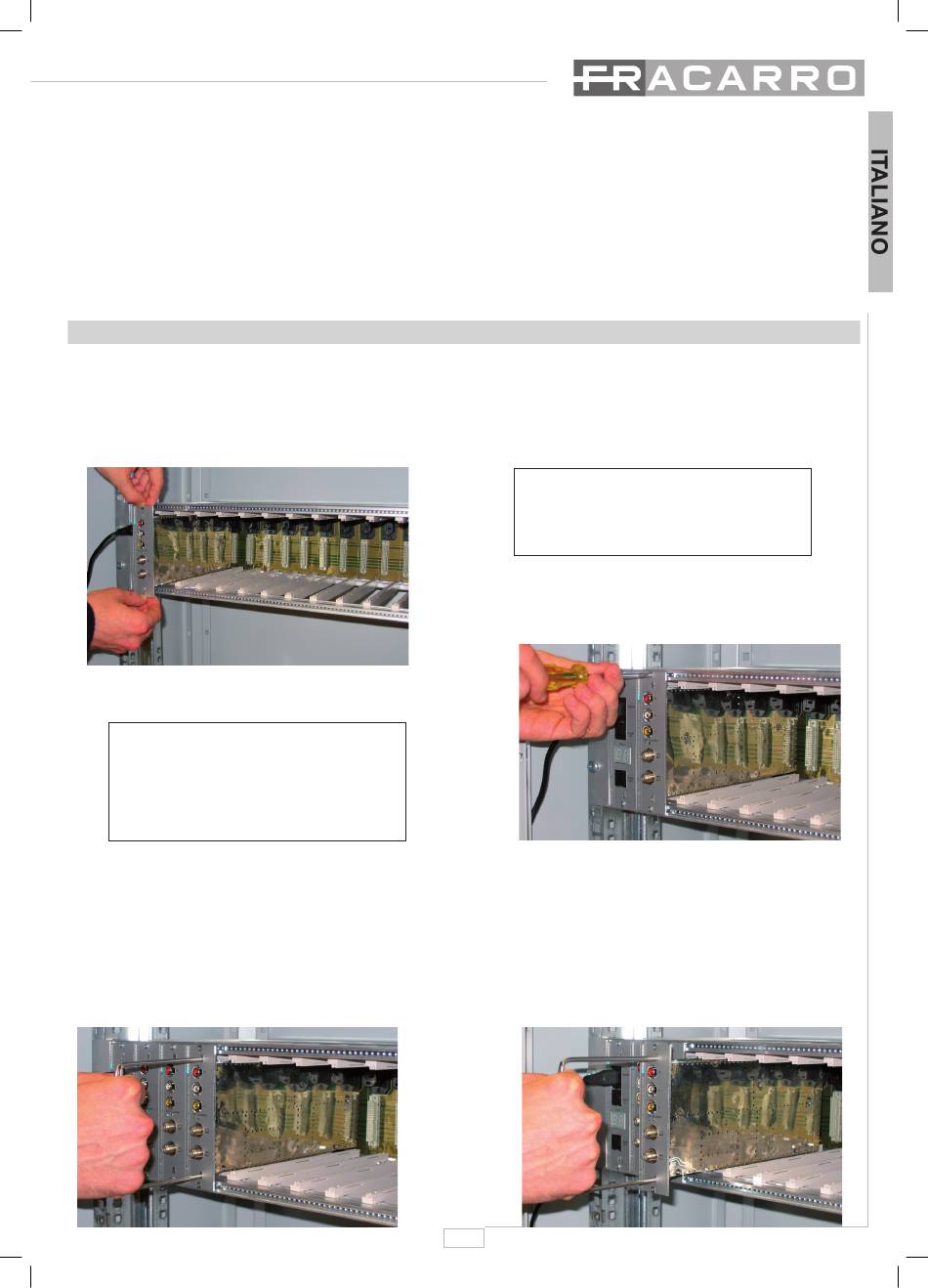

Fig. 1
3
Inserire i moduli nelle guide schede
e spingerli delicatamente in modo
da agganciarli al back-panel.
Fig.
