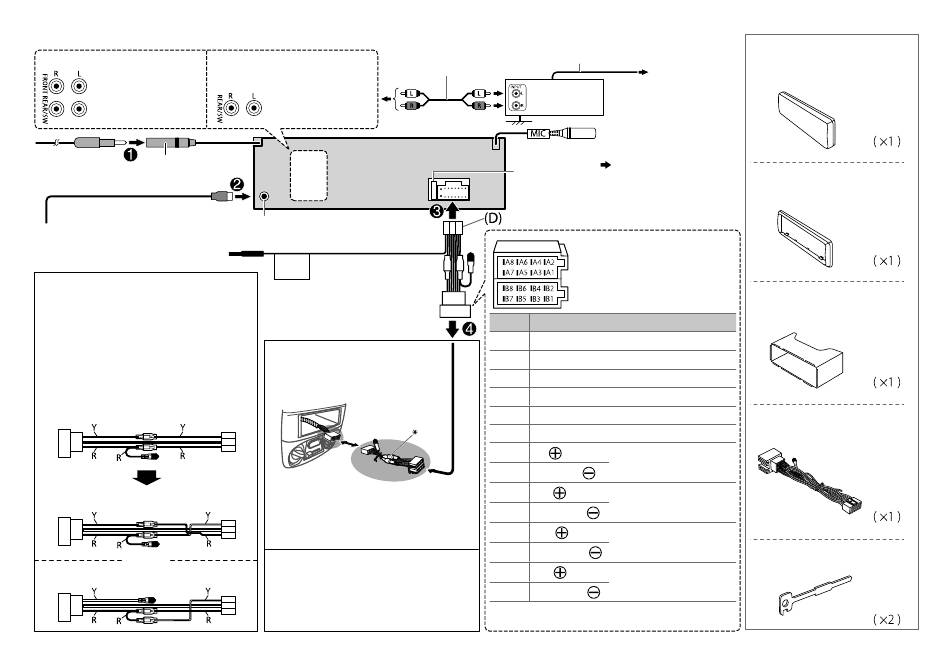

Verdrahtungsanschluss
KD-DB95BT KD-DB65
Vorderer Ausgang
Hinterer/Subwoofer-Ausgang
Antennen-Eingangsklemme
(für FM/AM)
Zum Lenkrad-
Fernbedienungsadapter
Bei bestimmten VW-/Audi- or Opel-
(Vauxhall-) Fahrzeugen
Es kann erforderlich sein, die Verdrahtung des
mitgelieferten Stromkabels (D) zu modifizieren, wie in
der Abbildung gezeigt.
Wenn das Gerät mit der modifizierte Verdrahtung 1 nicht
einschaltet, verwenden Sie stattdessen die modifizierte
Verdrahtung 2.
Y: Gelb R: Rot
Original verdrahtung
Modifizierte Verdrahtung 1
( oder )
Modifizierte Verdrahtung 2
Hinterer/Subwoofer-Ausgang
DAB-Antennenbuchse (SMB-Anschluss)
Hellblau/Gelb
STEERING
WHEEL
REMOTE
Wenn Ihr Fahrzeug KEINEN ISO-
Anschluss hat
* Spezieller Kabelbaum (separat erhältlich)
WICHTIG:
Ein spezieller Kabelbaum (separat
erhältlich), der für Ihr Fahrzeug geeignet ist, wird zur
Verbindung empfohlen.
Fernbedienungsdraht
Signalkabel
(nicht mitgeliefert)
(nicht mitgeliefert)
JVC Verstärker
Sicherung (10 A)
ISO-Steckverbinder
Stift
*
Braun
A2
A4 Gelb
A5 Blau/Weiß
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot
A8 Schwarz
B1
Lila
B2
Lila/Schwarz
B3
Grau
B4
Grau/Schwarz
B5
Weiß
B6
Weiß/Schwarz
B7
Grün
B8
Grün/Schwarz
* Bei KD-DB65
Teileliste für den Einbau
Zum blauen/weißen
Draht des Kabelbaums
(A)
Frontblende
(D)
KD-DB95BT
MIC (Mikrofoneingangsbuchse) (
11)
(B)
Frontrahmen
(C)
Einbauhalterung
Farbe und Funktion
: Telefon-Stummschaltung
: Batterie
: Stromsteuerung
: Zündung (ACC)
(D)
Kabelbaum
: Erdungsanschluss (Masse)
: Hinterer Lautsprecher (rechts)
: Vorderer Lautsprecher (rechts)
: Vorderer Lautsprecher (links)
(E)
Ausziehschlüssel
: Hinterer Lautsprecher (links)
