I

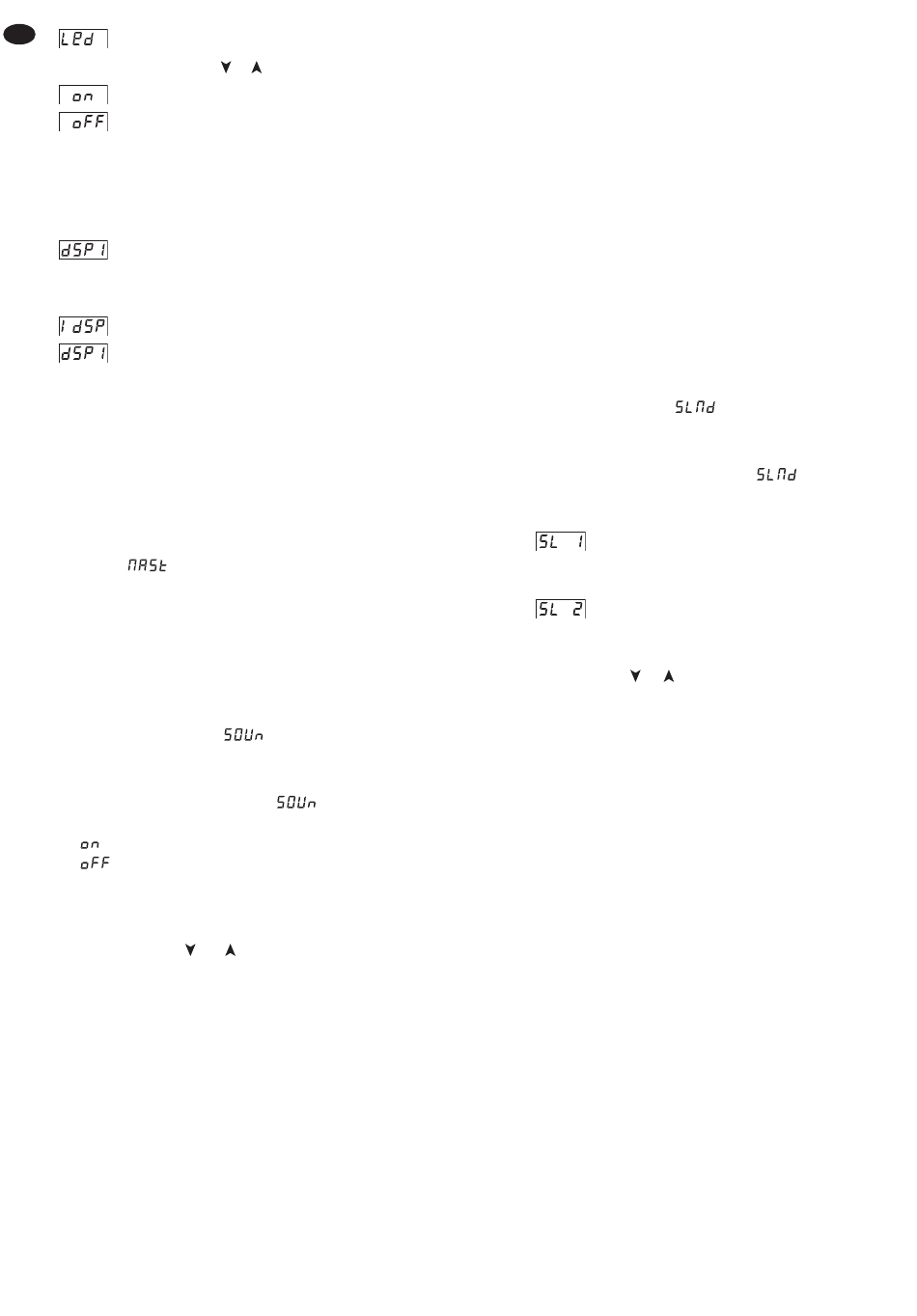

Display on o off
Scegliere con il tasto
Il display (7) è sempre acceso.
Il display si spegne 60 sec. ca. dopo lʼultima
pressione di un tasto. Alla successiva pres-
sione di un tasto, il display si accende di
nuovo.
Per memorizzare premere il tasto ENTER (14).
Rappresentazione sul display
Scegliere con il tasto ENTER (14) e memorizzare con-
temporaneamente:
rappresentazione normale
rappresentazione girata di 180°
8 secondi circa dopo lʼultima pressione di un tasto, il
menù dʼimpostazione si chiude automaticamente.
6 Funzionamento senza unità di
comando DMX
Se alla presa DMX INPUT (5) non è presente nessun
segnale di comando DMX, rimane acceso il LED giallo
MASTER (10), il display (7) indica il modo Master (indi-
cazione ) e lʼapparecchio cambia autonoma-
mente i disegni della luce. In ogni caso, il modo black-
out deve essere spento,
Se il cambio dei disegni e del colore del raggio di
luce nonché il movimento del raggio di luce deve avve-
nire nel ritmo della musica, occorre attivare il comando
musica:
1) Premere il tasto MENU (12) tante volte finché sul
display (7) si vede
secondi prima di premere il tasto successivo; altri-
menti la procedura dʼimpostazione termina.
2) Attivare la voce del menù
(14). Il display indica il modo di funzionamento:
= comando musica attivato
= comando musica disattivato:
Lʼunità controlla in modo autonomo il cambio
dei disegni e dei colori nonché il movimento
del raggio di luce.
3) Con il tasto
comando musica e confermare con il tasto ENTER.
4) Per il comando tramite la musica impostare il rego-
latore SENSITIVITY (3) per la sensibilità del micro-
fono in modo tale che il raggio di luce venga coman-
dato in modo ottimale tramite la musica. Con ogni
segnale di comando generato dal suono rilevato dal
microfono, il LED verde SOUND (16) si accende
brevemente.
Note:
1. Cambiando il volume dellʼimpianto di musica, anche la
sensibilità del microfono deve essere adattata in corri-
spondenza per mezzo del regolatore rotante.
2. Col volume troppo basso o con il regolatore SENSITI-
VITY girato tutto a sinistra, lʼapparecchio cambia auto-
maticamente il disegno di luce.
24
o (13):
Cap. 5.1.
. Non fare passare più di 8
con il tasto ENTER
o (13) attivare o disattivare il
6.1 Assemblaggio di più unità SCAN-20LED
Si possono unire più unità del modello SCAN-20LED.
In questo caso, lʼapparecchio principale (Master) rie-
sce a comandare tutti gli apparecchi secondari (Slave)
in sincronia.
1) Collegare il contatto DMX OUTPUT (6) dellʼappa-
recchio principale con il contatto DMX INPUT (5)
del primo apparecchio secondario servendosi di un
cavo XLR a 3 poli (p. es. serie MEC-... o MECN-...
del programma di "img Stage Line").
2) Collegare il contatto DMX OUTPUT del primo appa-
recchio secondario con il contatto DMX INPUT del
secondo apparecchio secondario ecc., finché tutti
gli apparecchi sono collegati formando una catena.
3) Impostare per gli apparecchi secondari uno dei
modi Slave:
a) Premere il tasto MENU (12) tante volte finché sul
display (7) si vede
8 secondi prima di premere il tasto successivo;
altrimenti la procedura dʼimpostazione termina.
b) Attivare la voce del menù
ENTER (14). Il display indica il modo Slave
impostato:
Modo Slave 1: Lʼapparecchio seconda-
rio è comandato in sincronia dallʼappa-
recchio principale.
Modo Slave 2: Lʼapparecchio seconda-
rio è comandato in senso opposto dal-
lʼapparecchio principale.
c) Con il tasto o
desiderato e confermare con il tasto ENTER.
Non appena sugli apparecchi secondari sono
disponibili i segnali di comando provenienti dallʼap-
parecchio principale, si accendono i loro LED rossi
SLAVE (15).
6.2 Telecomando LC-3
Per mezzo del telecomando LC-3 disponibile come
accessorio è possibile comandare diverse funzioni.
1) Collegare il telecomando con la presa ONLY FOR
REMOTE CONTROL (4).
2) Allʼingresso DMX INPUT (5) non deve essere pre-
sente nessun segnale DMX.
3) Attraverso lʼuscita DMX OUTPUT (6) è possibile
collegare ulteriori SCAN-20LED (
per comandarli insieme con lʼapparecchio princi-
pale per mezzo del telecomando.
4) Con il tasto STAND BY (17) si può spegnere e riac-
cendere il raggio di luce. Contemporaneamente, lo
specchio si mette in posizione di partenza. Con il
raggio spento, per un controllo si accende il LED
vicino al tasto STAND BY.
5) Con il tasto MODE (19) selezionare il modo di fun-
zionamento:
a) Se il LED del tasto MODE non è acceso, è atti-
vato il modo stroboscopio. Tenendo premuto il
. Non fare passare più di
con il tasto
(13) scegliere il modo Slave
Capitolo 6.1),
