Code Maison : réglez ce sélecteur sur la lettre qui suit,
dans l'ordre alphabétique, celle que vous avez définie
comme code maison dans la programmation des locaux
protégés. Par exemple, si vous avez défini la lettre "J"
comme code maison, réglez le sélecteur de code
maison sirène sur "K".
Remarque : si la lettre définie comme code maison est
le "P" (dernière lettre programmable de la série),
sélectionnez "A" pour la sirène.
Code Unité (Appareil) : la sirène ne fonctionnera que
si vous réglez le sélecteur de code unité sur "1".
3.5.4
Installation
module RS-232
La centrale peut être équipée d'un double module
RS-232 optionnel pour un échange de données en
série avec un ordinateur local
double
module
RS-232
simultanée de deux dispositifs tels que : un lien
PowerLink interne, la programmation d'un PC local et
un module GSM
externe.
Embase

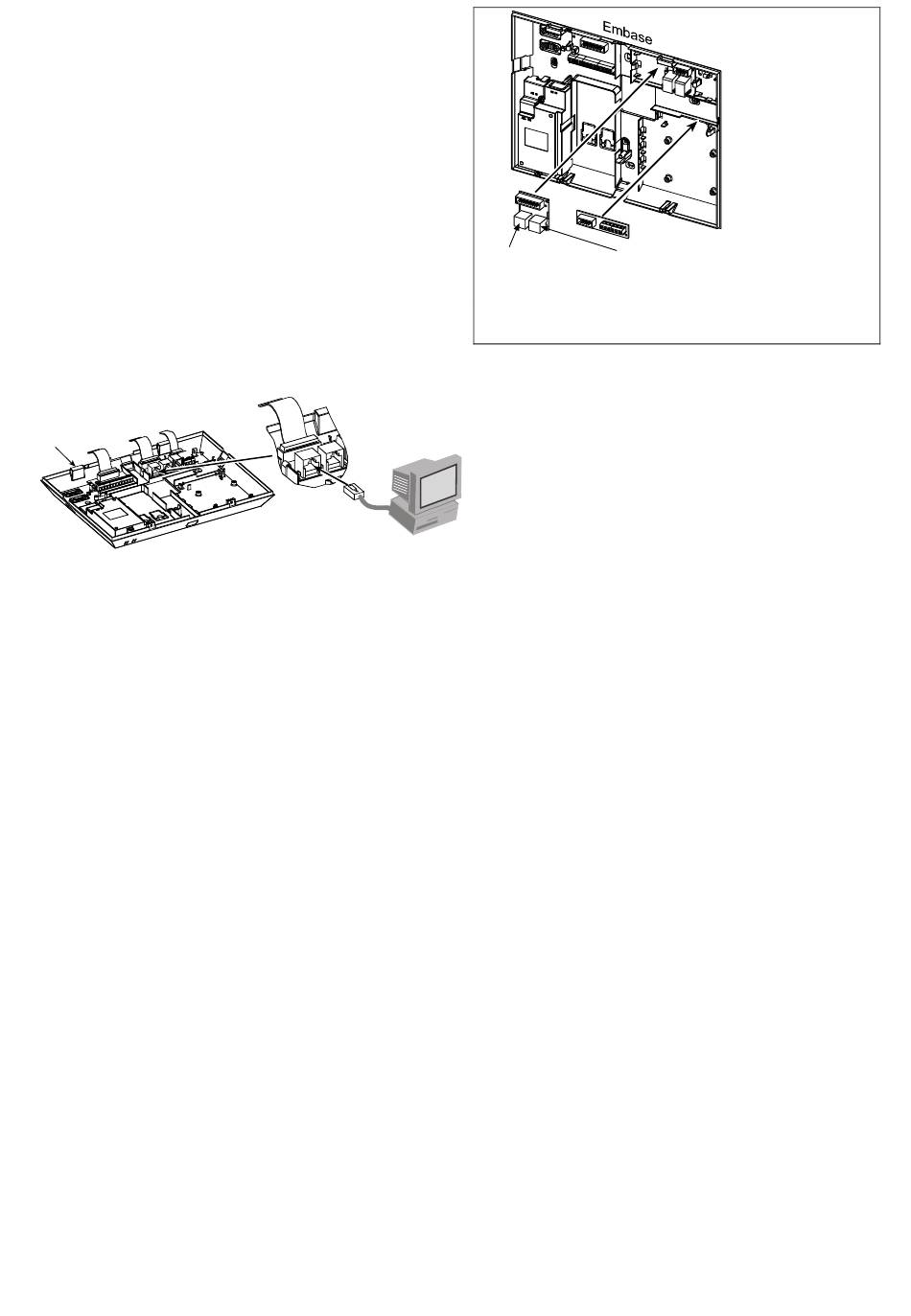

Figure 3.1d – Connexion vers un ordinateur
3.5.5
Installation
Audio
Le module Audio permet la connexion d'un module
externe de boîte Vocale filaire. La Boîte Vocale est
composée d'un haut parleur filaire distant et d'un
détecteur de micro pour usage intérieur et fournit une
capacité
audio
à
communication vocale bidirectionnelle entre l'utilisateur
et le centre de télésurveillance ou un téléphone privé,
par le biais de la centrale du PowerMax Pro.
Appuyez sur les modules Double RS-232 et AUDIO
modules aux endroits indiqués (cf. figure 3.1e) jusqu'à
entendre un clic.
8
d'un
double
(cf. Figure 3.1d). Le
permet
la
connexion
Double
adaptateur
RS-232
RJ-45 ou
RJ-31X
(USA)
d'un
module
distance
permettant
1
Connecteur pour
P O W E R L I N K
interne
ou PC
Figure 3.1e – Installation d'autres modules
3.5.6
Branchement
secteur
Reliez le câble d'alimentation secteur et fermez la
centrale comme l'indique l'illustration en figure 3.1f.
La douille doit être installée à proximité de l'appareil et
facile d'accès.
La connexion de l'alimentation électrique à l'appareil
du PowerMax Pro peut se faire de deux façons, à
savoir :
par branchement du câble électrique à l'alimentation
électrique interne, comme l'indique la figure 3.1f.
-ou-
par branchement direct de l'alimentation électrique
12,5 VDC à la carte d'extension via l'alimentation
commutée AC/DC à installation murale (fournie par
Visonic), comme l'indique la figure 3.1g.
une
D-303323 PowerMaxPro Guide d'installation
1. Double module
RS-232.
2. Module Audio.
Remarque
barrette
connexion
module Audio doit
être reliée à celle
de la boîte vocale,
2
suivant les repères
Connecteur pour
indiqués.
le GSM ou le PC
optionnels
du
:
la
de
du
câble
