Montage Revêtements SOLEIL
INSTRUCTIONS
UTILISATION KIT
MATÉRIEL
Le kit du matériel fourni avec le
set documentation se compose
de:
2 vis M6x25
2 vis M6x12
4 entretoises en silicone pour
céramique haut
8 rondelles plates diam. 6
Mode d'emploi:
1. Utiliser les 2 vis M6x25 et les
2 rondelles plates M6 pour fixer
l'élément frontal supérieur en
céramique.
2. Utiliser les 2 vis M6x12 et les
2 rondelles plates M6 pour fixer
l'élément frontal inférieur en
céramique.
3. pour les 4 entretoises et les 4
rondelles, suivre la séquence:
• insérer les 4 entretoises pour
céramique dans les 4 trous libres
correspondants du haut en fonte,
• appuyer le haut en céramique
pour vérifier la planéité correcte
• si
nécessaire,
placer
rondelle plate entre l'entretoise
en céramique et le haut en fonte,
afin
d'amener
le
haut
céramique à plat avec le poêle.

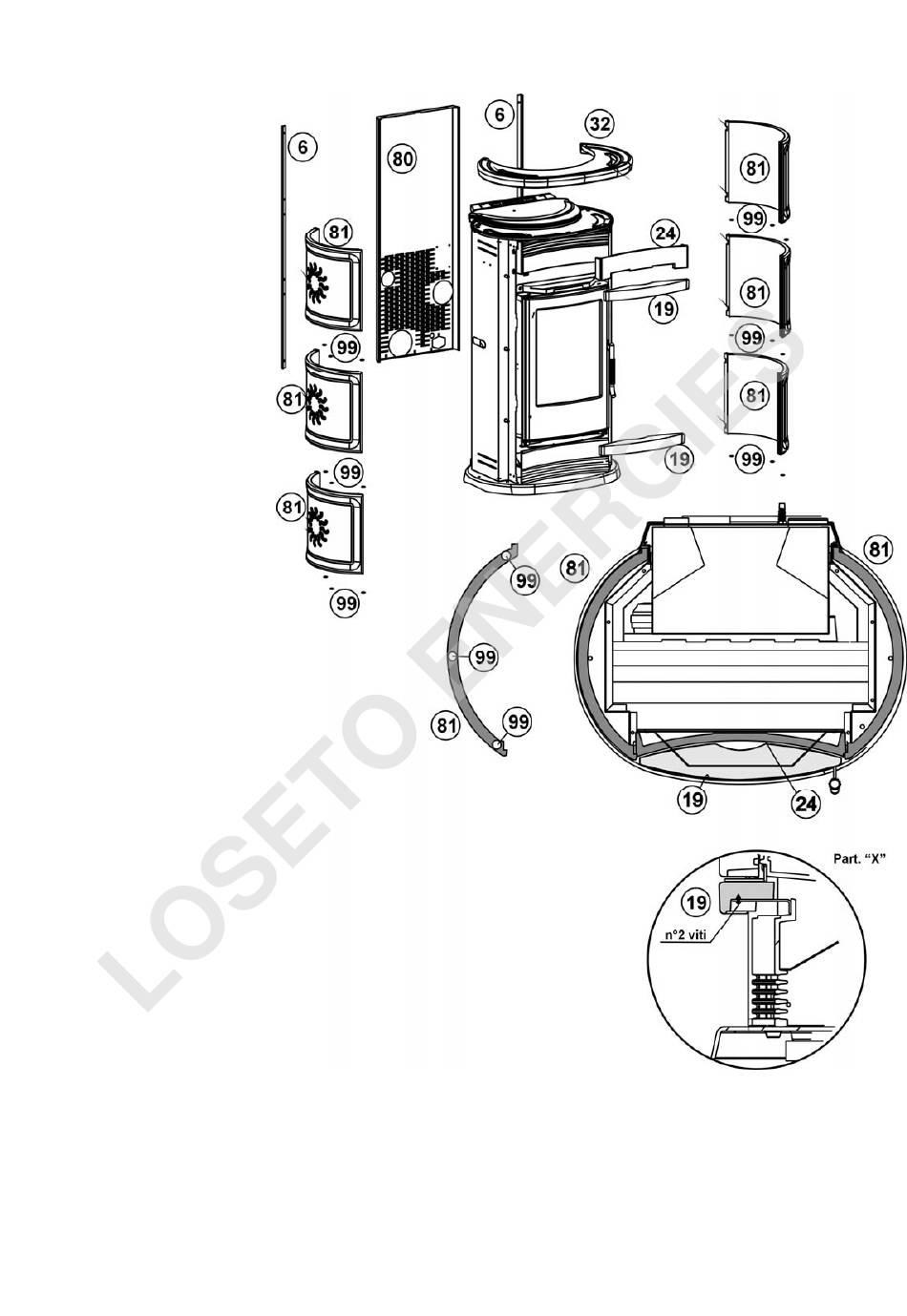

Desserrer la partie arrière (80) et les deux profils (6) insérer les carreaux (81) sur le côté
droit. Les carreaux caractéristiques, réalisés par coulage, pourraient s'avérer légèrement
différents en hauteur l'un de l'autre.
Pour remédier à une éventuelle variation de hauteur, on pourra intercaler les caoutchoucs
fournis sans porter aucunement préjudice à l'esthétique du poêle. Intercaler 3 caoutchoucs
(99) entre deux plaques en partant de la base, remonter ensuite le profil (6) et répéter la
même opération sur le côté gauche.
Dans les emboîtures prévues dans la grille frontale, insérer l'élément frontal postérieur (24)
et mettre ensuite en place l'élément frontal avant (19) en l'emboîtant dans le bac
humidificateur et en le siliconant. Mettre en place le haut (32).
Positionner le second frontal avant (19) et le fixer ensuite avec deux vis, de la manière
indiquée dans le détail "X"
NOTE: l'émail rouge avec poudre cristalline, appliqué sur la faïence, craquelle
uniformément (craquelures) sur toute la surface.
Ces craquelures ne sont pas un défaut, mais une caractéristique de l'émail appliqué sur la
faïence. Les éléments en céramique (faïence) sont coulés et émaillés à la main et ils peuvent
présenter de petites imperfections qui ne portent aucun préjudice à leur qualité (petits creux
ou porosité de l'émail).
une
en
14
