Pour Déposer La Douille - BENDIX ADB22X Fiche Technique

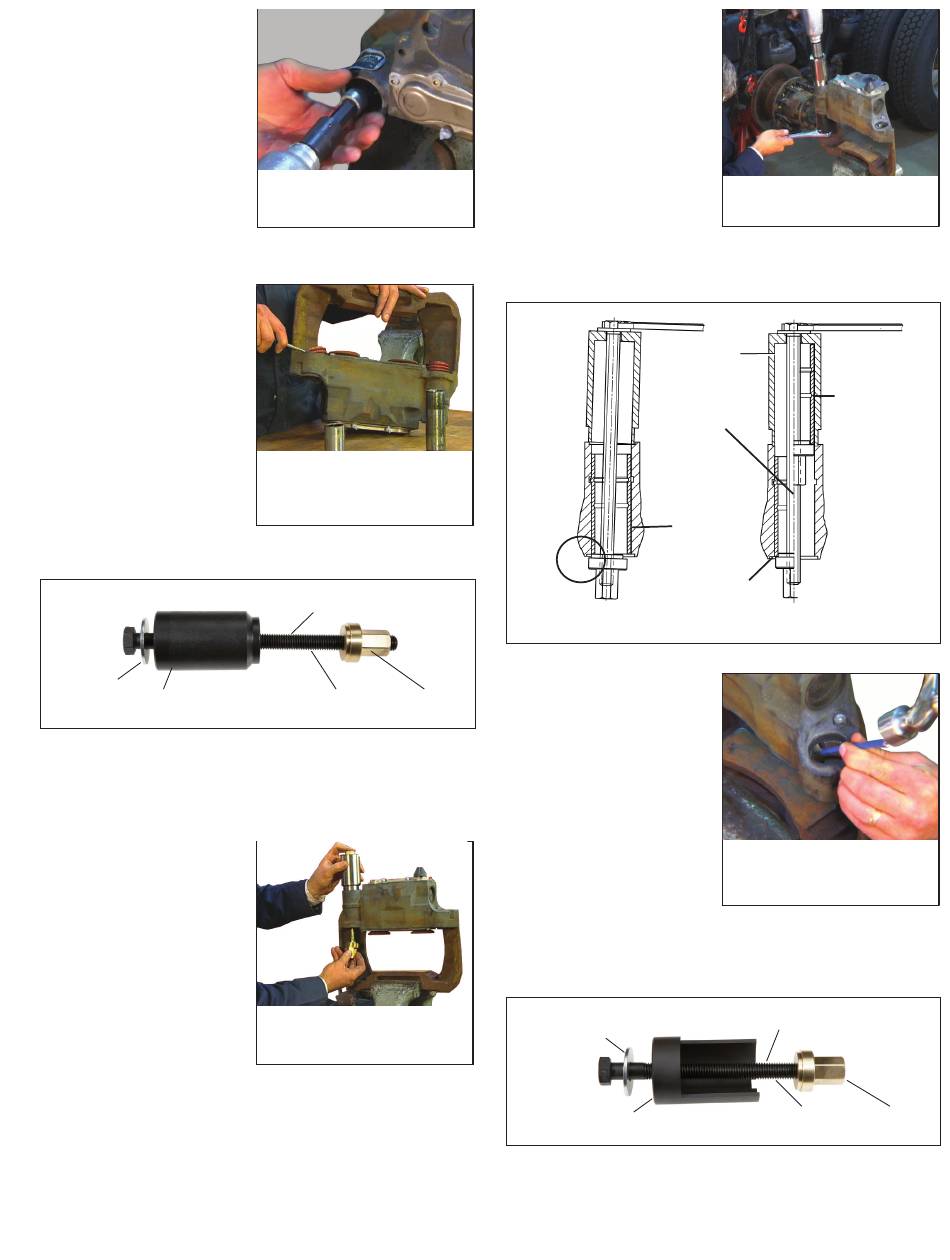

5.6.9 A v e c u n e d o u i l l e
hexagonale 14 mm,
dévisser et jeter les
deux boulons d'étrier
( 3 9 ) e t ( 4 0 ) . C f .
Figure 68. Rentrer
légèrement à la main
les deux colonnettes,
puis déposer l'étrier du
porte-garniture.
Les colonnettes sont alors retenues par les anneaux (58)
seulement.
5.6.10 Déposer les anneaux
de retenue (58), puis
les colonnettes (39)
et (40). Détacher les
soufflets internes (9)
avec un tournevis. Cf.
Figure 69. Jeter les
articles retirés.
5.6.11 Nettoyer le dessus et le dessous de l'étrier autour des
douilles.
Rondelle
T12
Figure 70 – Outil d'extraction de la douille en laiton
5.6.12 Former l'outil d'extraction de la douille en laiton dans la
colonnette guide longue : agencer le boulon long (T13),
la rondelle et le manchon (T12) comme dans les Figures
70 et 71.
5.6.13 Graisser le filet du
boulon, puis l'insérer
dans la gorge de la
c o l o n n e t t e ; e n f i l e r
e n s u i t e l ' é c r o u e n
laiton (T14). Toujours
s'assurer que l'écrou
en laiton est bien en
place dans la douille
avant de commencer
à l'extraire.
Figure 68 – Dévisser les
boulons d'étrier
Figure 69 – Déposer les
anneaux de retenue, les
colonnettes guides et les
soufflets
Graisser le boulon avant
chaque utilisation
T13 T14
Figure 71 – Placer l'outil
d'extraction
5.6.14 Visser le boulon en
haut pour serrer l'écrou
en bas, de sorte que
la douille en laiton
remonte et sorte de la
gorge. Jeter la douille.
Mise en garde : G arder l'outil d'extraction parfaitement aligné
sur la gorge de la colonnette pour pouvoir
enlever la douille. Cf. Figure 73.
Douille
en place
Ci-dessus : Mauvais
alignement
Figure 73 – Maintenir le bon alignement
5.6.15 Pour déposer la douille
de la colonnette courte,
repérer d'abord la patte
de la douille (6), puis
frapper à la base de
celle-ci avec un petit
burin (plus étroit que
la patte) pour l'enlever,
tel qu'illustré dans la
Figure 74.
Retirer la patte avec un aimant, puis essuyer les débris
avec un chiffon propre d'atelier. Il est à noter que la patte
se trouve parfois dans la fente opposée (externe) de
l'embouchure.
Rondelle
T21
Figure 75 – Outil de dépose de la colonnette guide courte
Figure 72 – Déposer la
longue colonnette guide
T12
Douille (10)
retirée
T13
(10)
T14
Ci-dessus : Alignement
correct
Figure 74 – Enlever la
patte qui maintient en
place la douille
Graisser le boulon avant chaque utilisation
T20 T14
39
