Troisième Section : Schéma De Dépannage - BENDIX ADB22X Fiche Technique

Vérifier
le jeu
fonctionnel (4.1)
- Correct?
OUI
NON
Vérifier
le régleur (4.2)
- Correct?
NON
Remplacer l'ensemble
étrier/porte-garniture
(5.3).

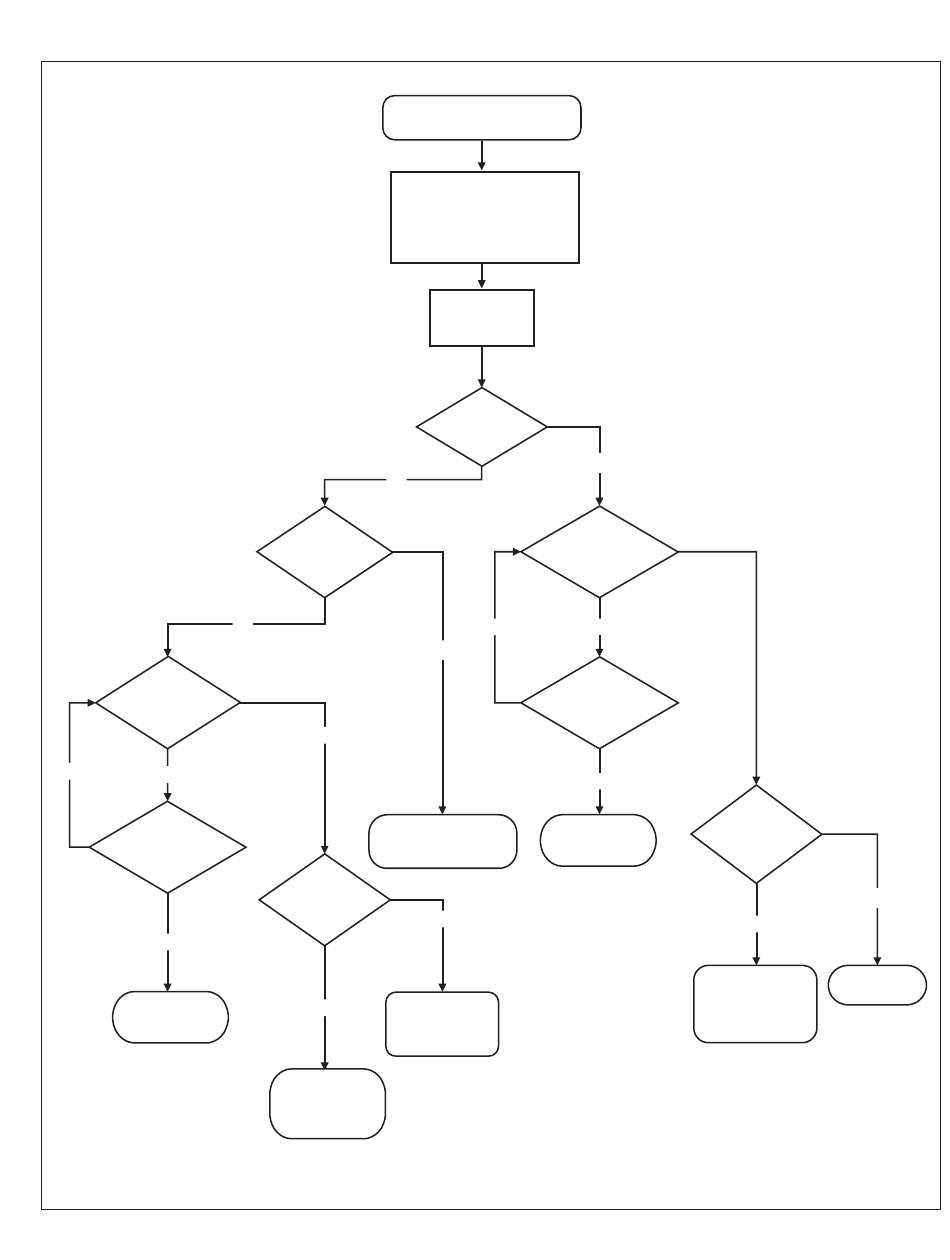

Figure 14 – Dépannage des freins à disque pneumatiques Bendix
TROISIÈME SECTION : SCHÉMA DE DÉPANNAGE
des opérations d'entretien; caler les
roues. Serrer les freins à ressort, puis
comprimer le ressort. Desserrer les freins
à ressort, puis dépressuriser le système.
NON
Le
frein
à ressort
est-il complètement/
partiellement
serré?
NON
OUI
Dépressuriser le système.
Comprimer le ressort, puis
reprendre l'essai.
Vérifier les
colonnettes guides
(4.5)
- Correctes?
Le frein à disque
NON
n'entrave pas la
rotation. Cf. guide du
Remplacer les colonnettes
guides (5.6) OU remplacer
l'ensemble étrier/
porte-garniture (5.3).
Contrôle du frein à disque
pneumatique
Suivre les consignes de sécurité
Soulever l'essieu,
puis faire tourner la
roue à la main.
La
roue
tourne-t-elle
librement?
OUI
Vérifier le jeu
fonctionnel (4.1)
- Correct?
NON
OUI
OUI
Vérifier
le régleur (4.2)
- Correct?
NON
Remplacer l'ensemble
étrier/porte-garniture
(5.3).
OUI
véhicule.
®
OUI
Vérifier
l'usure des
plaquettes et du
disque (4.3-4.4)
- Correcte?
OUI
NON
Frein à disque
Remplacer les
satisfaisant.
composants s'il y a lieu
avec des pièces
d'origine Bendix .
®
