Structure et fonctionnement
Transport et mise en place
5.2.2.2
Longueur de faisceau maximale
Générateurs avec ou sans dévidoir séparé
Générateurs compacts avec dévidoir relais
supplémentaire (exemple : miniDrive)
Générateur avec dévidoir séparé et dévidoir relais
supplémentaire (exemple : miniDrive)
Ces indications se réfèrent toujours à la longueur totale du faisceau,
torche de soudage comprise. La capacité de la pompe figure sur la plaque signalétique (paramètre :
Pmax).
Pompe 3,5 bar : Pmax = 0,35 Mpa (3,5 bar)
Pompe 4,5 bar : Pmax = 0,45 Mpa (4,5 bar)
5.2.3

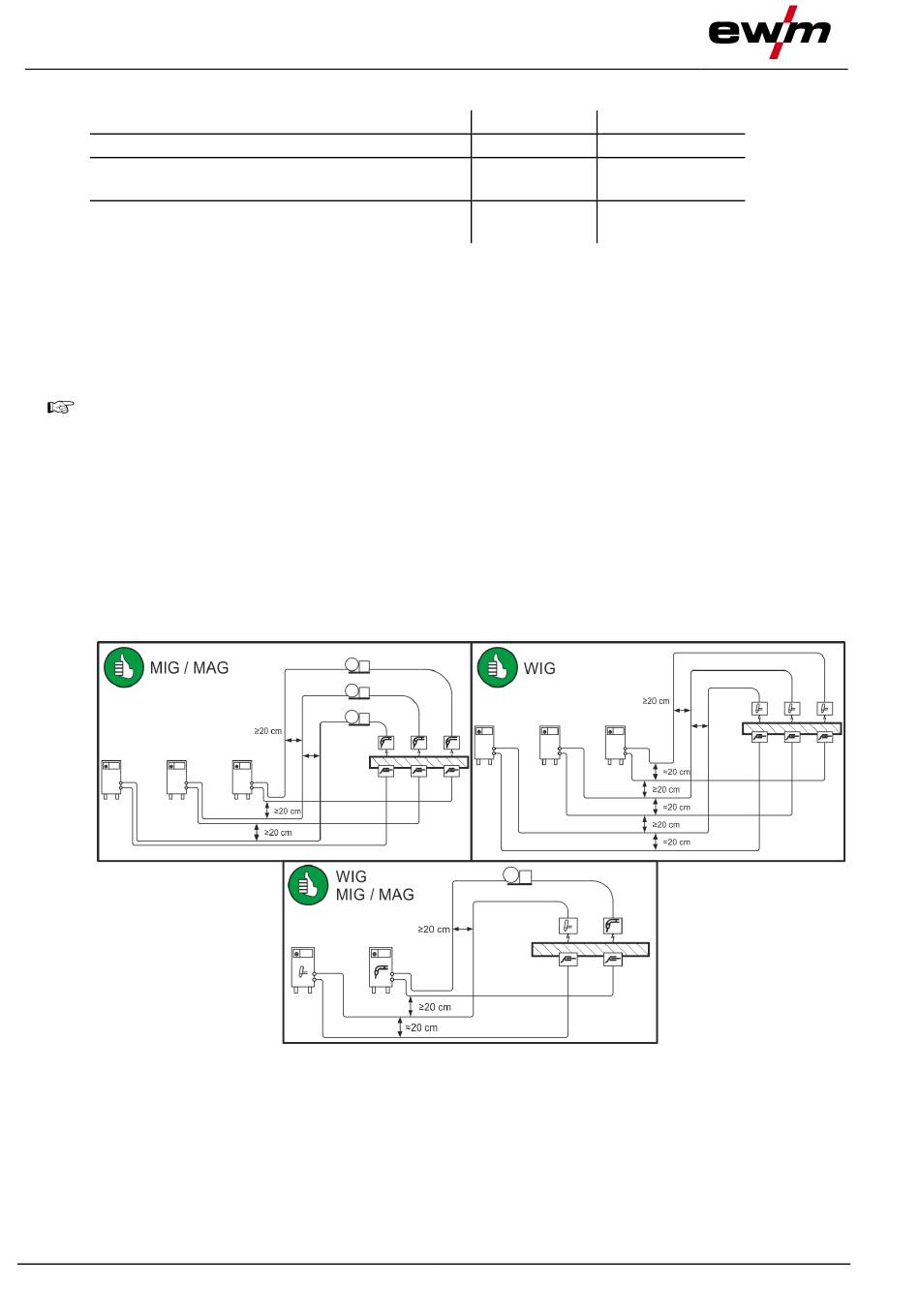

Consignes pour la pose des lignes de courant de soudage
La pose incorrecte des lignes de courant de soudage peut entraîner des dysfonctionnements
(vacillements) de l'arc !
Poser le câble pince de masse et le faisceau des sources de courant de soudage sans dispositif
d'amorçage HF (MIG/MAG) en parallèle aussi longtemps et aussi rapprochés que possible.
Poser le câble pince de masse et le faisceau des sources de courant de soudage sans dispositif
d'amorçage HF (TIG) en parallèle aussi longtemps que possible et à une distance d'env. 20 cm
afin d'éviter les décharges HF.
Respecter systématiquement une distance minimale d'env. 20 cm ou plus par rapport aux lignes
des autres sources de courant de soudage afin d'éviter les interactions.
Ne jamais utiliser de câbles plus longs que nécessaires. Max. 30 m pour des résultats de
soudage optimaux. (Câble pince de masse + faisceau intermédiaire + câble de la torche de
soudage).
18
Pompe 3,5 bar Pompe 4,5 bar
30 m
20 m
20 m
Illustration 5-3
60 m
30 m
60 m
099-000094-EW502
18.07.2017
