Ventilador interno (DBI-600A) – Montado de forma remota – Salida trasera
Electrical Panel
(Can be mounted in
remote location.)
Cubierta de pared
|de secc. circular
de 8 pulg*

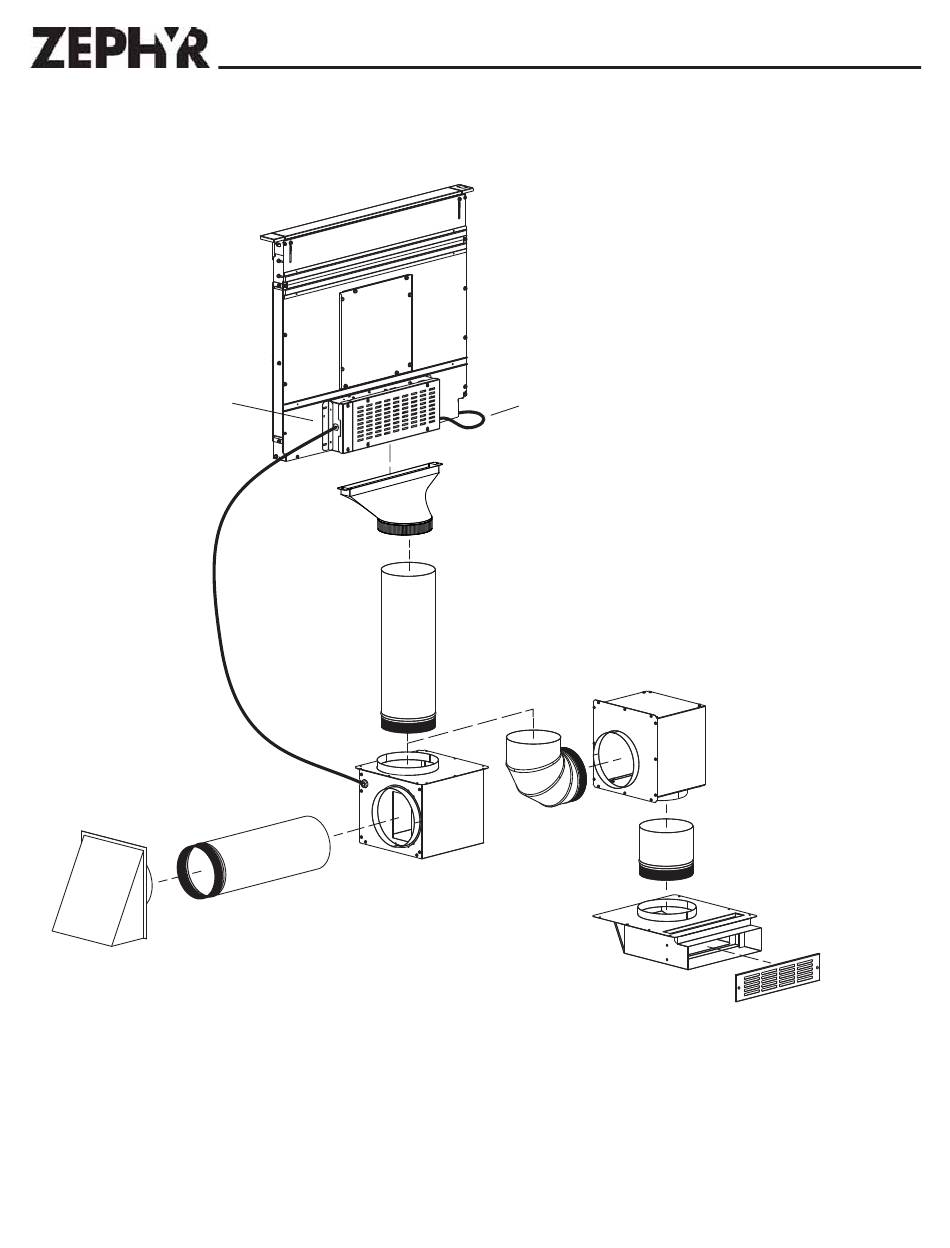

Configuraciones de enrutamiento del conducto del soplador E
MODELO DBI-600A
Ventilador flexible
Conducto recto
(se vende por separado)
de secc. circular
(Se monta en el
de 8 pulg*
gabinete adyacente)
* Según sea necesario –
se vende por separado.
MODELO 11030132
Cable de extensión
de 5 pies (se vende
por separado) (Únicamente
se necesita si el panel
está más de 2 pies (0,61 m)
alejado del tiro descendente.
Utilice hasta 2 cables de
extensión conectados juntos)
MODELO AK00070
Transición de secc. circ.
1-7/8 pulg. a 8 pulg.
(se vende por separado)
Conducto recto
de secc. circular
de 8 pulg*
MODELO ZRC-00LF
Kit de recirculación sin conductos
con rejilla de zócalo (se vende por separado)
(Únicamente requerida para aplicaciones
sin conductos. Se muestra descarga
"delantera". El kit también puede girarse
para descarga "izquierda", "derecha"
o "trasera").
95
MODELO DBI-600A
Ventilador
(se vende por separado)
(Se monta en el gabinete
adyacente)
Conducto recto
de secc. circular
de 8 pulg*
