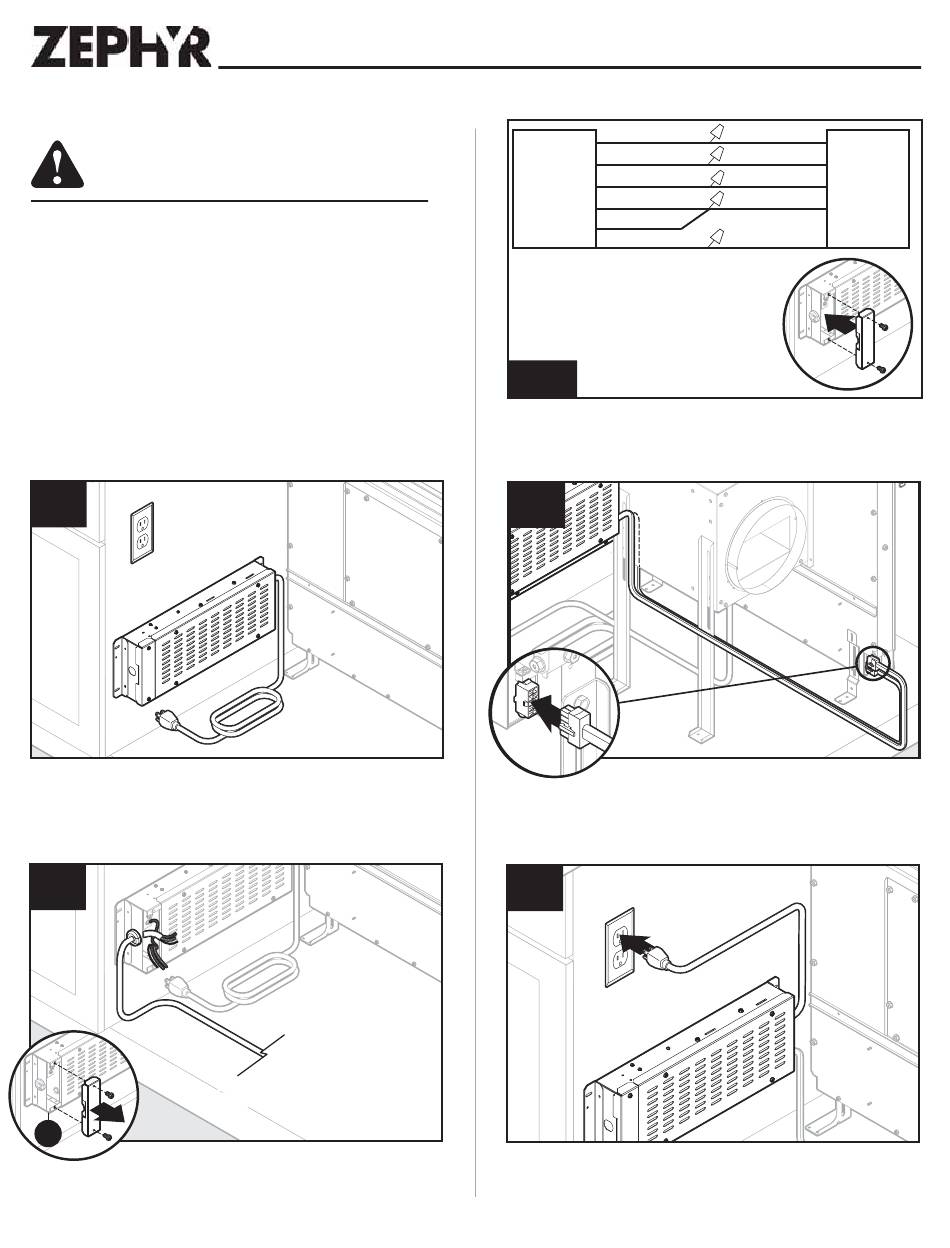

Solo para el ventilador exterior o en línea
PRECAUCIÓN
Personal calificado debe realizar todo el cableado
eléctrico de acuerdo con los códigos y normas
correspondientes.
• Si utiliza un ventilador remoto (que se compra por separado), el sistema
consume 6,0 A (máx.) y requiere un circuito de 120 VCA y 60 Hz.
• La unidad tiene un cable de alimentación de 30 pulgadas de largo
con un enchufe de tres clavijas. Planifique la conexión a tierra
en una ubicación que permita que el cable de alimentación
de la unidad la alcance.
• Instale el cajetín eléctrico de acuerdo con los códigos locales.
18b
Monte una caja de cableado estándar, con un receptáculo de 3 clavijas,
dentro del alcance del cable de alimentación del tiro descendente.
Tienda el cable de alimentación adecuado y conéctelo al receptáculo.
19b
I
Retire la cubierta de la caja de cableado y pase el cable del ventilador
hacia la caja de cableado.
Del ventilador Del ventilador
exterior o en línea exterior o en línea
Instalación del cableado eléctrico
blanco (común)
azul (bajo)
Lift
gris (medio)
extractora
negro (alto)
naranja (alto)
verde (suelo)
20b
Conecte los cables del ventilador a los cables en la caja de cableado.
Vuelva a colocar la cubierta de la caja de cableado.
Nota: El cable naranja de la cubierta está tapado y no está conectado.
21b 20a
Enchufe la cubierta del panel eléctrico en el receptáculo inferior como
se muestra.
22b
Enchufe el cable de alimentación del tiro descendente en los tomacorrientes.
Nota: Asegúrese de que el cable de alimentación se tienda
alejado del calor generado por la placa de cocción.
86
blanco (común)
rojo (bajo)
soplador
azul (medio)
remoto
negro (alto)
verde (suelo)
