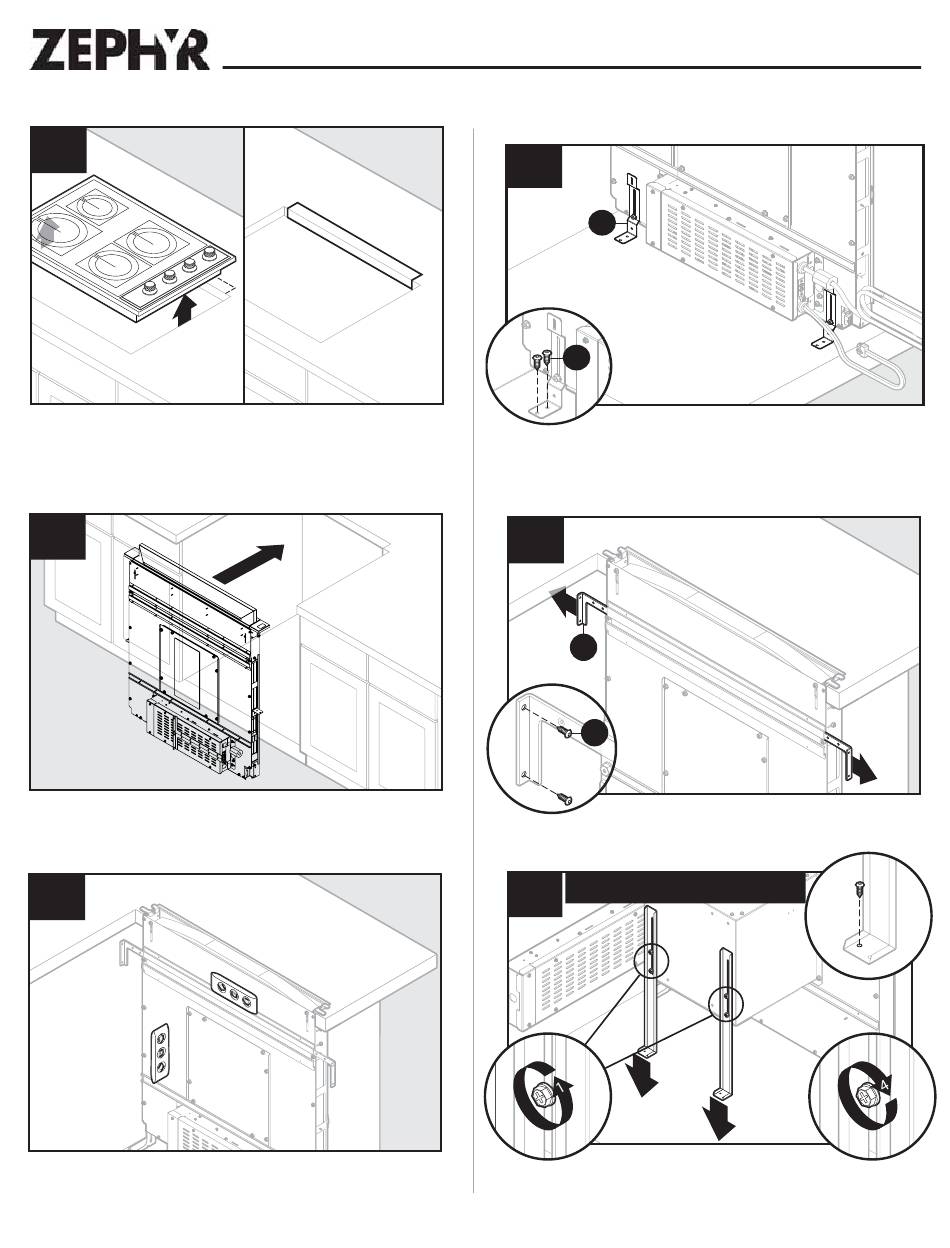

Recorte de abertura del tope
9
Retire la placa/aparato de cocción y recorte la abertura.

Instale la carcasa en el gabinete

10
Coloque la carcasa en el gabinete.
11
Carcasa de nivel.
Nota: para los pasos 11-15, no se muestra el gabinete derecho para
ofrecer una explicación más clara.
(continuación)
83
Instale la carcasa en el gabinete
12
1
E
AA
2
Acople las patas de apoyo (E) a la parte inferior del gabinete con dos
tornillos (AA) pro pata. Ajuste los tornillos hexagonales. Nota: Si se
retira la parte inferior deI gabinete, utilice bloques como separadores
entre el piso y las patas de apoyo.
13
1
A
BB
2
Extienda los soportes de apoyo superiores (A) y acoplados a los lados
del gabinete con dos tornillos (BB) por soporte.
Solo para el ventilador DBI-600A
14
1
2
Afloje los cuatro tonillos que unen las patas de apoyo al ventilador DBI-600A.
Extienda las patas y fíjelas a la parte inferior del gabinete con un tornillo a través de
cada soporte. Vuelva a ajustar los cuatro tornillos del ventilador.
Instalación
(continuación)
1
1
3
2
