Découpe de l'ouverture du comptoir
9

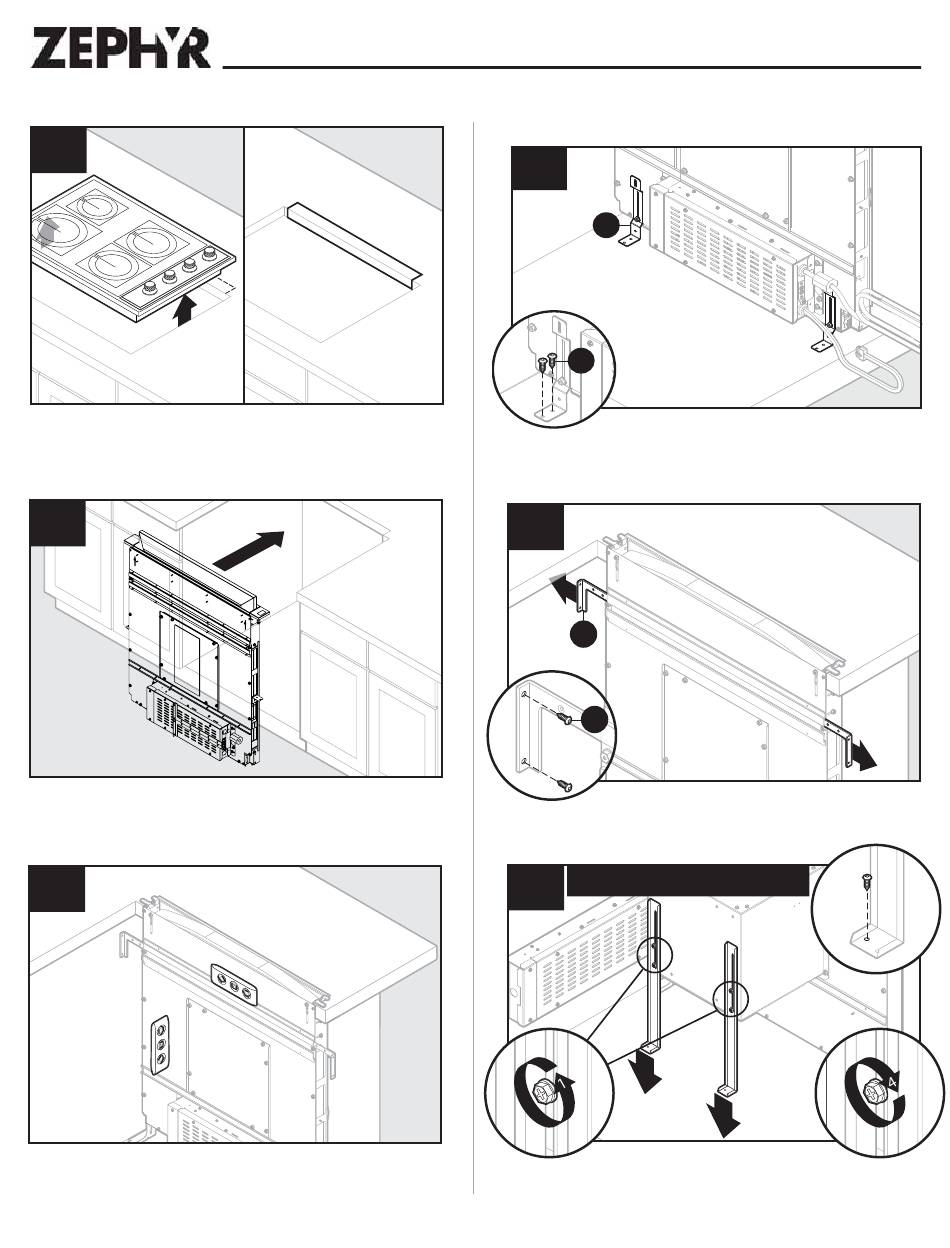

Enlevez la surface de cuisson/appareil de cuisson et découpez l'ouverture.
Installation du boîtier dans l'armoire
10
Placez le boîtier dans l'armoire.
11
Mise à niveau du boîtier.
Remarque : Étapes 11 à 15, le côté droit de l'armoire n'est pas affiché pour plus
de clarté.
Installation du boîtier dans l'armoire
(suite)
12
2
Fixer les pieds (E) au bas de l'armoire avec deux vis (AA) par pied. Serrer les vis
hexagonales. Remarque : Si le fond de l'armoire est enlevé, utilisez des blocs pour
créer un espace entre le plancher et les pieds-support.
13
Prolongez les supports de fixation supérieurs (A) et fixez-les aux côtés de l'armoire
avec deux vis (BB) par support.
14
Desserrez les quatre vis qui fixent les pieds-support du ventilateur au ventilateur
DBI-600A. Prolongez les pattes et serrez sur le fond de l'armoire avec une vis à
travers chaque support de fixation. Resserrez les quatre vis du ventilateur.
49
1
E
AA
1
A
BB
2
Ventilateur DBI-600A uniquement
1
2
2
Installation
(suite)
1
1
3
