contrôlés par le bus. De plus, l'afficheur possède une fonction qui permet à un ordinateur distant de contrôler
directement les sorties de l'afficheur. Avec une carte RS232 RS485 ou USB installée, il est possible de
configurer l'appareil en utilisant Windows.
Une carte optionnelle permet l'utilisation d'une sortie linéaire continue. La carte fournis un signal soit de 20mA
ou de 10V. Le sortie peut travailler sur une échelle différente de l'entrée et peut suivre soit l'entrée, le totaliser,
la valeur maximale ou minimale.
Une fois que l'afficheur a été initialement configuré, l'ensemble des paramètres peut être verrouillé de toutes
nouvelles modifications ou alors seules les valeurs de consignes peuvent être rendues accessibles.
L'afficheur a été spécialement conçu pour les environnements industriels difficiles. Avec une face avant
étanche d'indice NEMA 4X/IP65 et de nombreux essais sur les effets du bruit pour répondre à la norme CE,
l'appareil fournit une solution robuste et fiable.

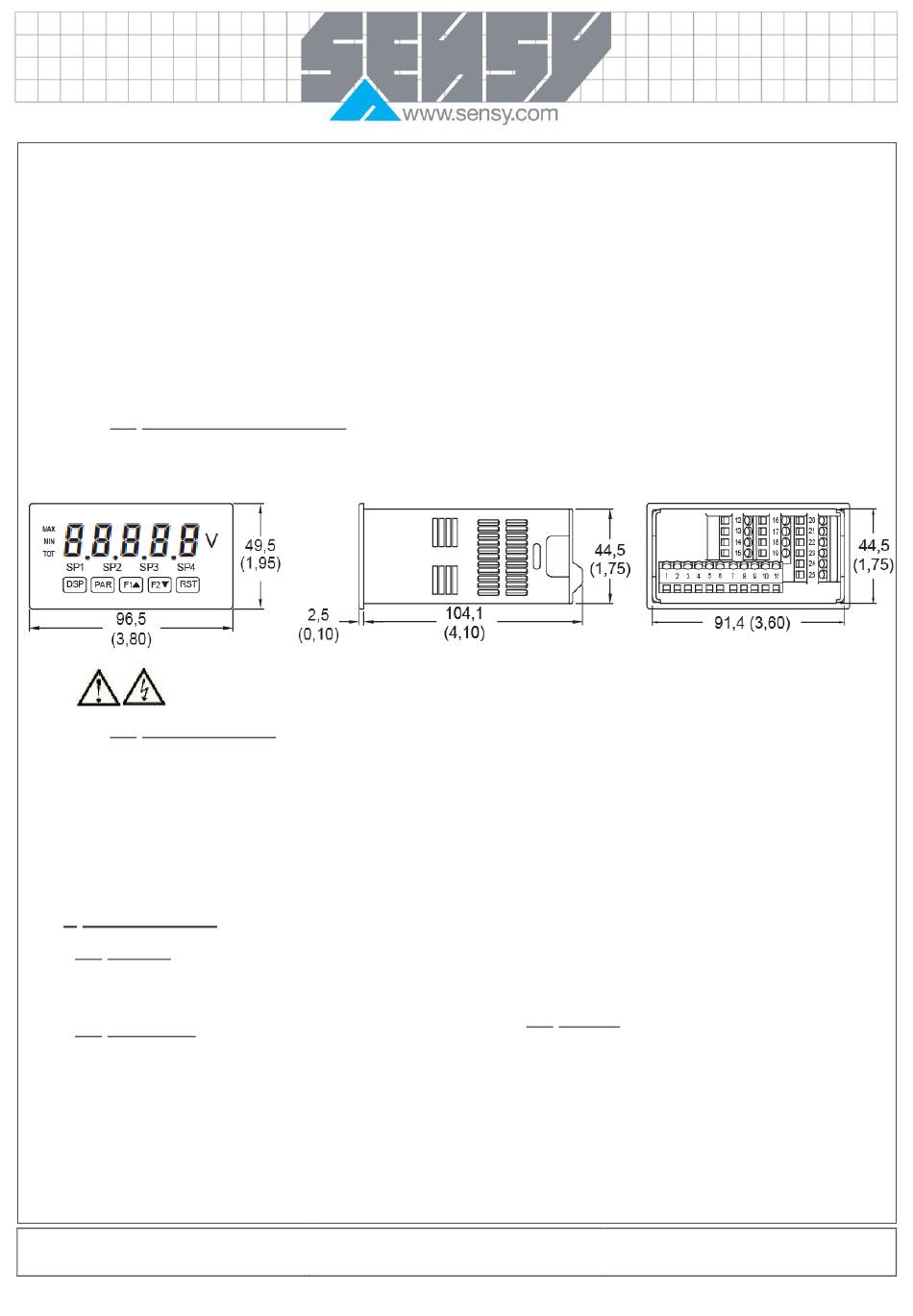

2.1. Dimensions en mm (pouces)
Remarques : Dégagement minimum recommandé (derrière le panneau) pour l'installation du clip de fixation
est de 53,4mm (2,1") H x 127mm (5") L.
ATTENTION: Lire attentivement la notice avant l'installation et l'utilisation de l'unité
ATTENTION: Risque de choc électrique
2.2. Rappel de sécurité
Tous les règlements de sécurité, les codes et instructions locales qui figurent dans le manuel ou sur
l'équipement doivent être respectées pour assurer la sécurité personnelle et pour éviter d'endommager
l'instrument ou l'équipement qui lui est connecté. Si l'équipement est utilisé d'une manière non spécifiée par le
fabricant, la protection fournie par l'équipement peut être altérée. Ne pas utiliser cet appareil pour commander
directement des moteurs, des vannes ou autres actionneurs non équipés de sécurité. Faire cela peut être
dangereux pour les personnes ou le matériel en cas d'un défaut de l'unité.
3. SPECIFICATIONS
3.1. Afficheur
5 digits, LED rouges, lisibles au soleil, de 14,2mm
(0.56"), -19999 à 99999
3.2. Alimentation
Version AC (DISP-PAXDP) :
Alimentation AC : 85 à 250VAC, 50/60Hz, 21VA
Isolation : 2300Vrms pour 1min à toutes les entrées et
sorties.
Version DC (DISP-PAXDP24) :
Alimentation DC : 18 à 36VDC, 13W (Température sous
40°C si plus de 15VDC et 3 cartes plug-in installées)
Alimentation AC : 24VAC, ±10%, 50/60Hz, 16VA
MA-DISP PAXDP_FR.docx
Isolation : 500Vrms pour 1 min à toutes les entrées et
sorties (50V en fonctionnement).
Utiliser une alimentation Classe 2 ou SELV
3.3. Témoins
A – Affichage programmable
B - Affichage programmable
C - Affichage programmable
SP1 - Seuil d'alarme 1 actif
SP2 - Seuil d'alarme 2 actif
SP3 - Seuil d'alarme 3 actif
SP4 - Seuil d'alarme 4 actif
Etiquettes d'unité - rétro-éclairage de l'étiquette d'unité.
Page 6 sur 52
Rev: 14/07/15
