11.7.10.3. Format de communication
Les données sont transmises de l'afficheur au travers d'un canal de communication sériel. Dans une
communication sérielle, la tension commute entre un niveau haut et bas à un taux prédéterminé (baud rate)
suivant un encodage ASCII. Le dispositif de réception lit ces niveaux de tension au même taux, puis les traduit
en caractères.
Les tensions dépendent de la norme de l'interface. Le tableau liste les tensions pour chaque standard.
LOGIQUE
1
0
*Tension au récepteur
Les données sont transmise un byte à la fois avec une période de repos variable entre les caractères (0 à ∞).
Chaque caractère ASCII est encadré d'un Start bit, un bit de parité et un ou plusieurs stops bits. Le format et
le baud rate doivent correspondre à ceux de l'autre équipement pour la communication puisse être réalisée.

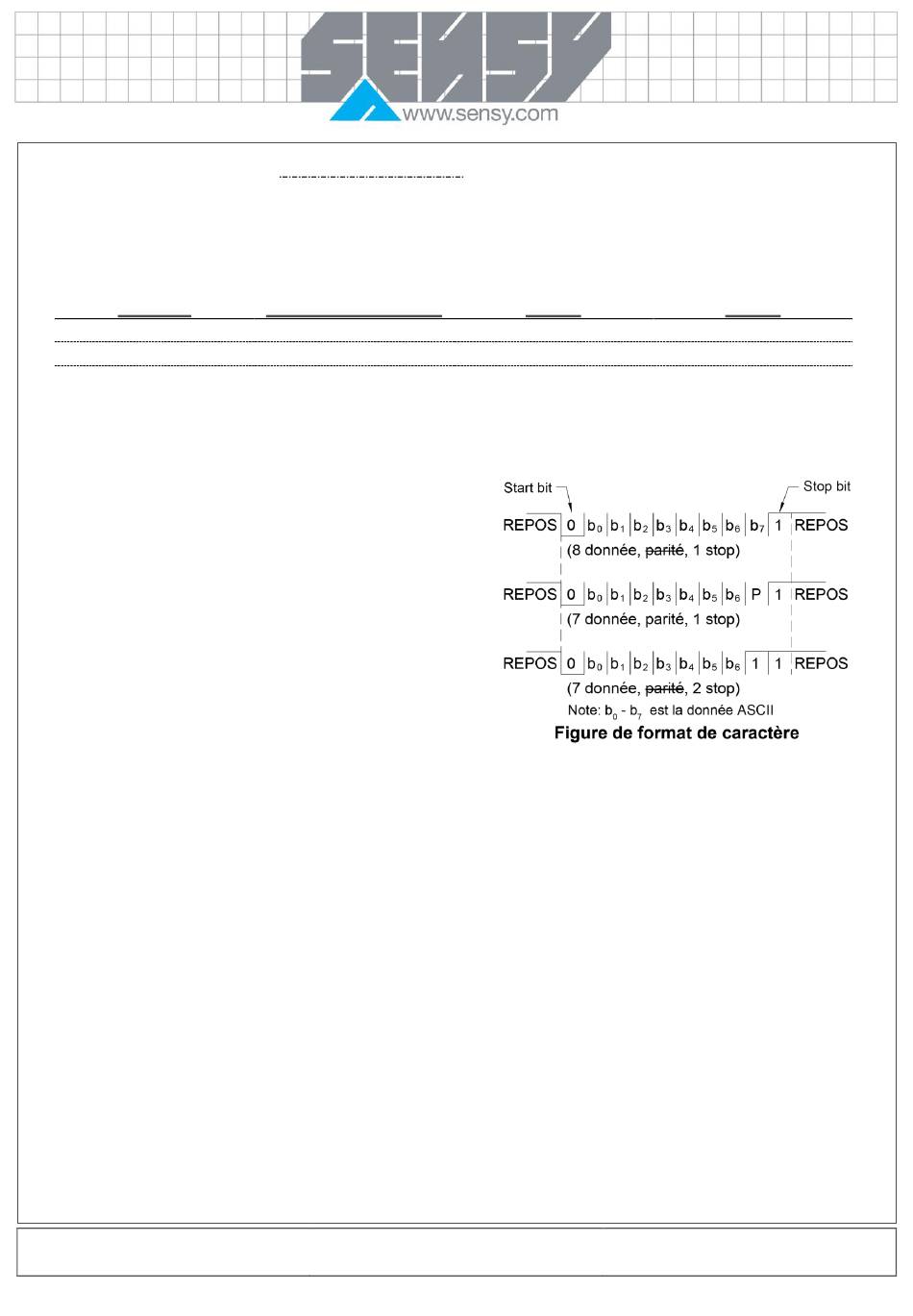

Les figures listent les formats de données employés par l'afficheur.
Start bit et bits de données
Une transmission de données commence toujours avec le
Start bit. Le Start bit signale au récepteur de se préparer à
la réception de données. Une période de bit plus tard, le bit
de poids faible du caractère ASCII encodés est transmis,
suivis des bits de données restant. Le récepteur lit ensuite
chaque bit à la position dont ils sont transmis. Etant donné
que l'émetteur et le récepteur travaillent à la même vitesse
(baud rate), la donnée est lue sans erreur temporelle.
Bit de parité
Après les bits de données, le bit de parité est envoyé. Le transmetteur règle le bit de parité à zéro ou un, de
manière à ce que le nombre total de un contenu dans la transmission (bit de parité compris) est soit pair ou
impair. Ce bit est utilisé par le récepteur pour détecter les erreurs qui peuvent se produire dans un nombre
impair de bits de la transmission. Toutefois, un seul bit de parité ne peut pas détecter les erreurs qui
pourraient survenir sur un nombre pair de bits. Compte tenu de cette limitation, le bit de parité est souvent
ignoré par le dispositif de réception. L'appareil ignore le bit de parité de données entrante et définit le bit de
parité à pair, impair, ou même aucun pour les données sortantes.
Stop bit
Le dernier caractère transmis est le stop bit. Celui-ci fournis une pause d'une période d'un bit pour permettre
au récepteur de se préparer à se resynchroniser pour le départ d'une nouvelle transmission (Start bit du byte
suivant). Le récepteur traque ensuite continuellement l'occurrence du Start bit.
MA-DISP PAXDP_FR.docx
ETAT DE L'INTERFACE
marque (repos)
espace (actif)
Page 47 sur 52
RS232*
TXD, RXD; -3 à -15V
TXD, RXD; +3 à +15V
RS485*
a-b < -200mV
a-b > +200mV
Rev: 14/07/15
