6.2. Environnement d'installation
L'appareil doit être installé dans un endroit où la température ne dépasse pas la recommandation maximale et
qui fournit une bonne circulation d'air. Il faut éviter de placer l'unité près d'appareils générant une chaleur
excessive.
La face avant doit être nettoyée avec un chiffon doux et un produit neutre. NE PAS UTILISER DE
SOLVANTS. Une exposition prolongée à la lumière du soleil directe peut accélérer le processus de
vieillissement de la face avant.
Ne pas utiliser d'outils de quelconque nature (tournevis, stylos, crayons, etc) pour faire fonctionner le clavier
de l'appareil.

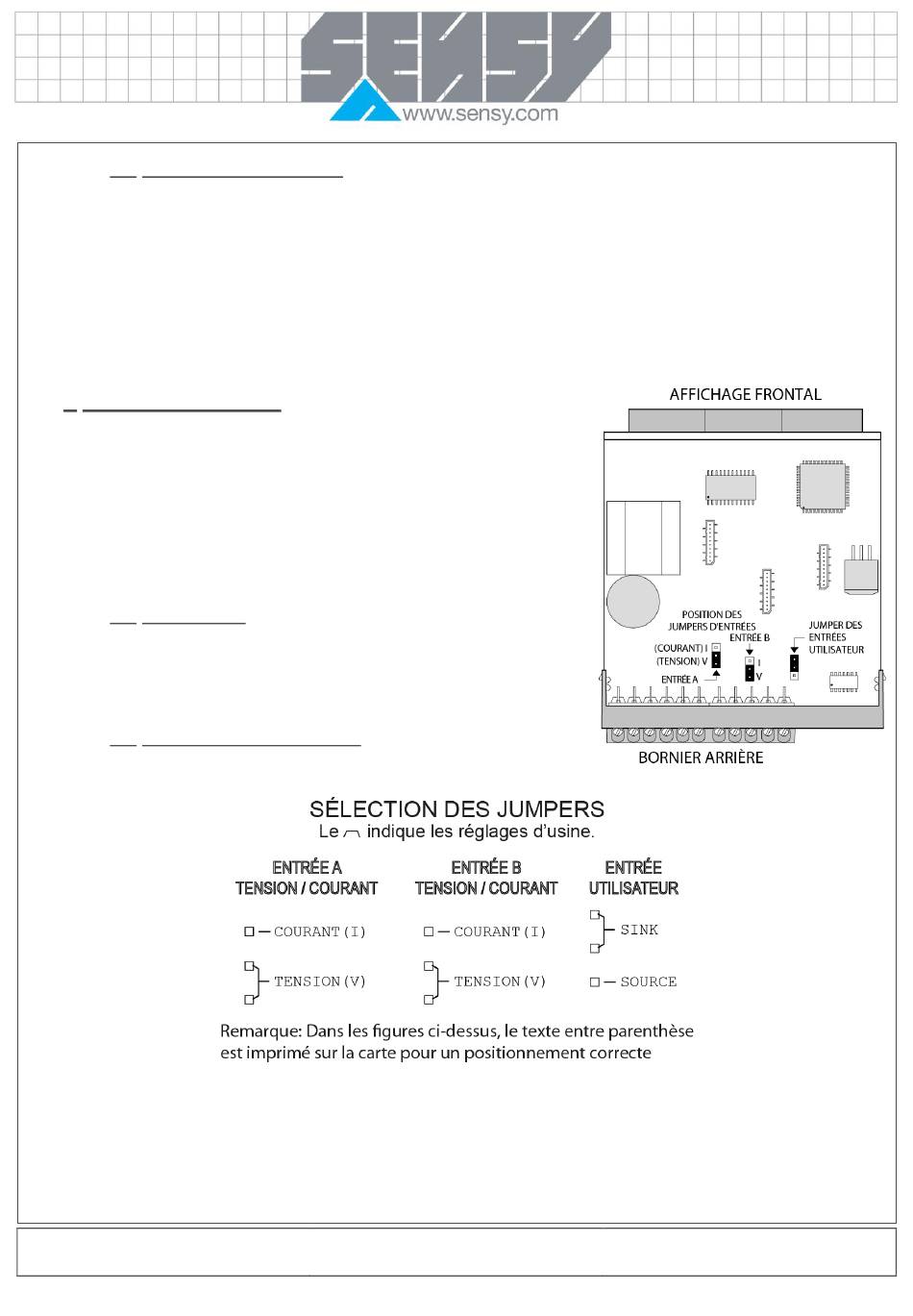

7. REGLAGE DES JUMPERS
L'afficheur possède un cavalier qui doit être correctement positionné
avant de brancher l'alimentation. Le cavalier pour la logique des entrées
utilisateur. La figure Sélection des Jumpers est un agrandissement de la
zone du cavalier. Pour accéder au cavalier, retirez le socle de l'unité de
son boitier en comprimant fermement et en tirant sur les languettes
latérales. Cela devrait relâcher le loquet des fentes du boitier (qui sont
situées juste en face des empreintes). Il est recommandé de libérer le
loquet d'un côté, puis le loquet de l'autre côté.
7.1. Plage d'entrée
Ces jumpers sont utilisé pour choisir le bon type d'entrée, Tension (V) ou
Courant (I). Le type d'entrée de la programmation doit correspondre à la
position du cavalier. Voir la figure de sélection des jumpers pour plus de
détails.
7.2. Logique des entrées utilisateur
Un cavalier est utilisé pour l'état logique des trois entrées utilisateur. Si
les entrées utilisateur ne sont pas utilisées, il n'est pas nécessaire de vérifier ou de déplacer ce cavalier.
MA-DISP PAXDP_FR.docx
Page 12 sur 52
Rev: 14/07/15
