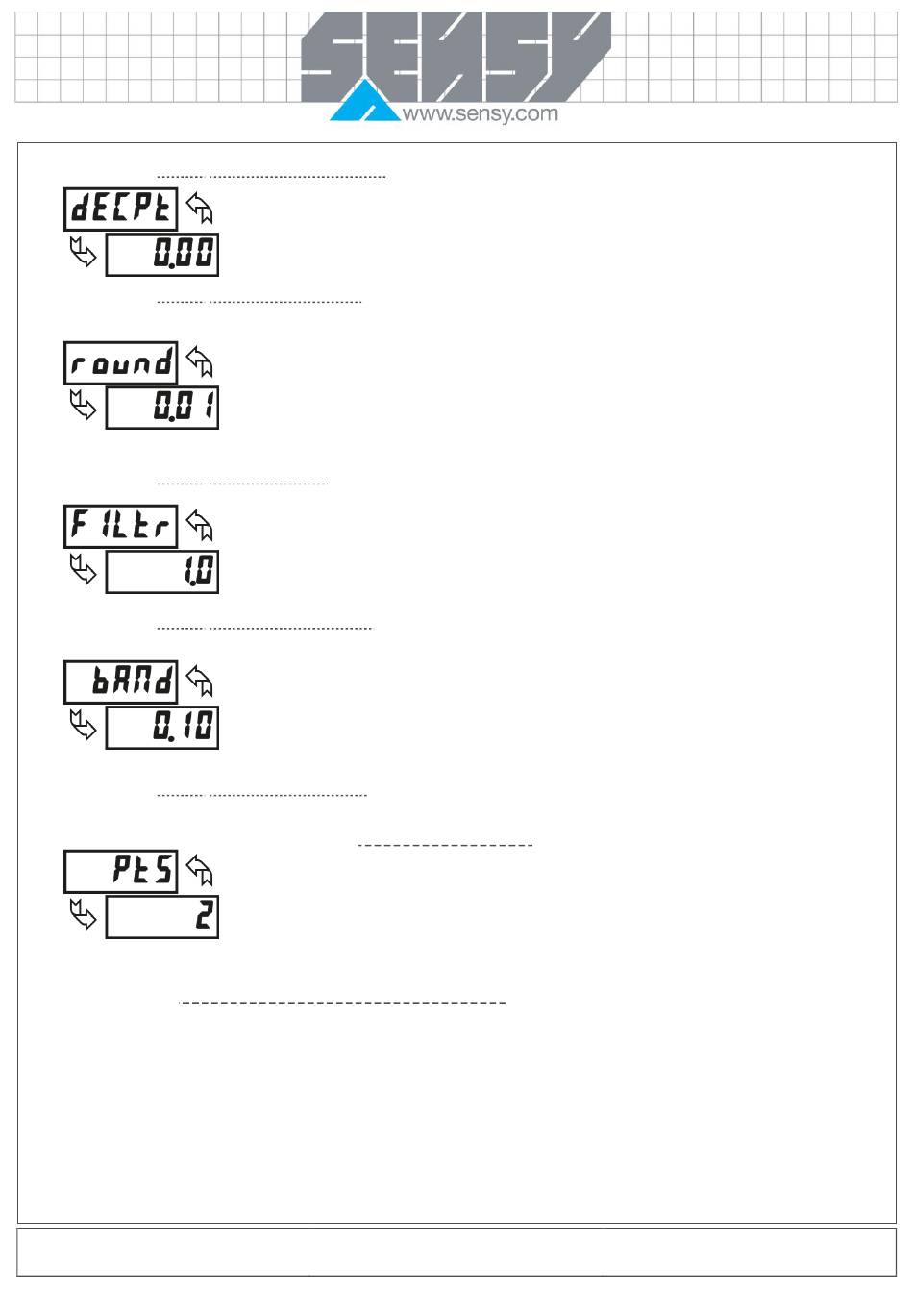

11.1.3. Résolution de l'affichage
11.1.4. Arrondi de l'affichage
11.1.5. Réglage du filtre
11.1.6. Bande d'action du filtre
11.1.7. Points de linéarisation
Mise à l'échelle non linéaire (plus de 2 points)
Pour les processus non linéaires, jusqu'à 16 points de mise à l'échelle peuvent être programmés pour fournir
une approximation linéaire par morceaux. (Plus il y a de points d'échelle, plus grande est la précision.)
L'affichage d'entrée sera linéarisé entre 2 points qui se suivent dans l'ordre de programmation.
Chaque point de mise à l'échelle est composé d'une paire de coordonnées : la valeur du signal d'entrée (
et la valeur à afficher (
être utilisées pour obtenir le nombre requis de segments et leurs paires de coordonnées.
MA-DISP PAXDP_FR.docx
Sélection la position du point décimale pour l'affichage de l'entrée. (Le point décimal
du TOT est réglé dans un autre paramètre.) Cela affecte aussi les paramètres
et
x ainsi que les valeurs des seuils.
Sélection d'un arrondi autre qu'unitaire, permet l'afficheur d'arrondir à l'incrément le
plus proche du pas sélection (un pas de 5 fait que 120 est affiché pour 122 et 125 est
affiché pour 123). Le pas se fait sur le digit le moins significatif de l'affichage. Les
paramètres suivants (les valeurs de l'étalonnage, les valeurs de seuils, etc.) ne sont
pas automatiquement ajusté à ce pas.
Cette valeur est une constante de temps, exprimée en dixièmes de seconde. Le
filtrage se fait en environ 3 fois la constante de temps pour atteindre 99% de la
valeur finale. Il s'agit d'un filtre numérique adaptatif qui est conçu pour stabiliser la
lecture l'affichage du signal d'entrée. Une valeur de '0 'désactive le filtrage.
Le filtre numérique s'adapte aux variations du signal d'entrée. Lorsque la variation
est supérieure au band du filtre, le filtre numérique reste inactif. Lorsque la variation
est inférieure à la valeur du band, le filtre est actif. Cela permet une lecture stable,
tout en stabilisant rapidement après un changement important. La valeur de la bande
d'action est en unités d'affichage. Un band de '0' garde le filtre actif en permanence.
Linéarisation en 2 points
Pour les procédés linéaires, seulement 2 points de mise à l'échelle sont requis. Il est
recommandé que les 2 points soient aux extrémités opposées du signal d'entrée. Les
points ne doivent pas être les limites du signal. L'étalonnage de l'afficheur sera
linéaire suivant une droite passant par ces points dans les limites de la plage
d'entrée sélectionnée. Chaque point de mise à l'échelle est composé d'une paire de
coordonnées : la valeur du signal d'entrée (
). Les données des tables, des équations ou des données empiriques pourraient
to
secondes
à
unités d'affichage
à
) et la valeur à afficher (
Page 19 sur 52
).
Rev: 14/07/15
)
