4. L'écart maximal entre le maximum et le maximum des valeurs d'affichage pour l'étalonnage est limité
à 65535. Par exemple, l'échelle maximum pour +20mA peut être 32767 avec 0mA à 0 et un incrément
de 1. (Points décimaux ignorés.) L'autre moitié de 65535 est utilisé pour la partie négative de l'échelle
entre 0 et -20 mA, et ce même si elle n'est pas utilisée. Avec un arrondi de 2, +20 mA peut
correspondre à 65535 (32767 x 2) mais avec l'affichage de valeurs paires.
5. Pour des niveaux d'entrée au-delà de la première valeur d'entrée programmée, le DISP-PAXDP
prolonge la valeur d'affichage en calculant la pente des deux premières paires de coordonnées
(
/
&
Cela peut être évité en
=20mA/
6. Pour les niveaux d'entrée au-delà de la dernière valeur d'entrée programmée, le compteur prolonge
l'affichage en calculant la pente des deux dernières paires de coordonnées. Si trois points de
coordonnées d'échelle paire ont été saisis, le calcul de la valeur d'affichage devra se fera avec
/
&

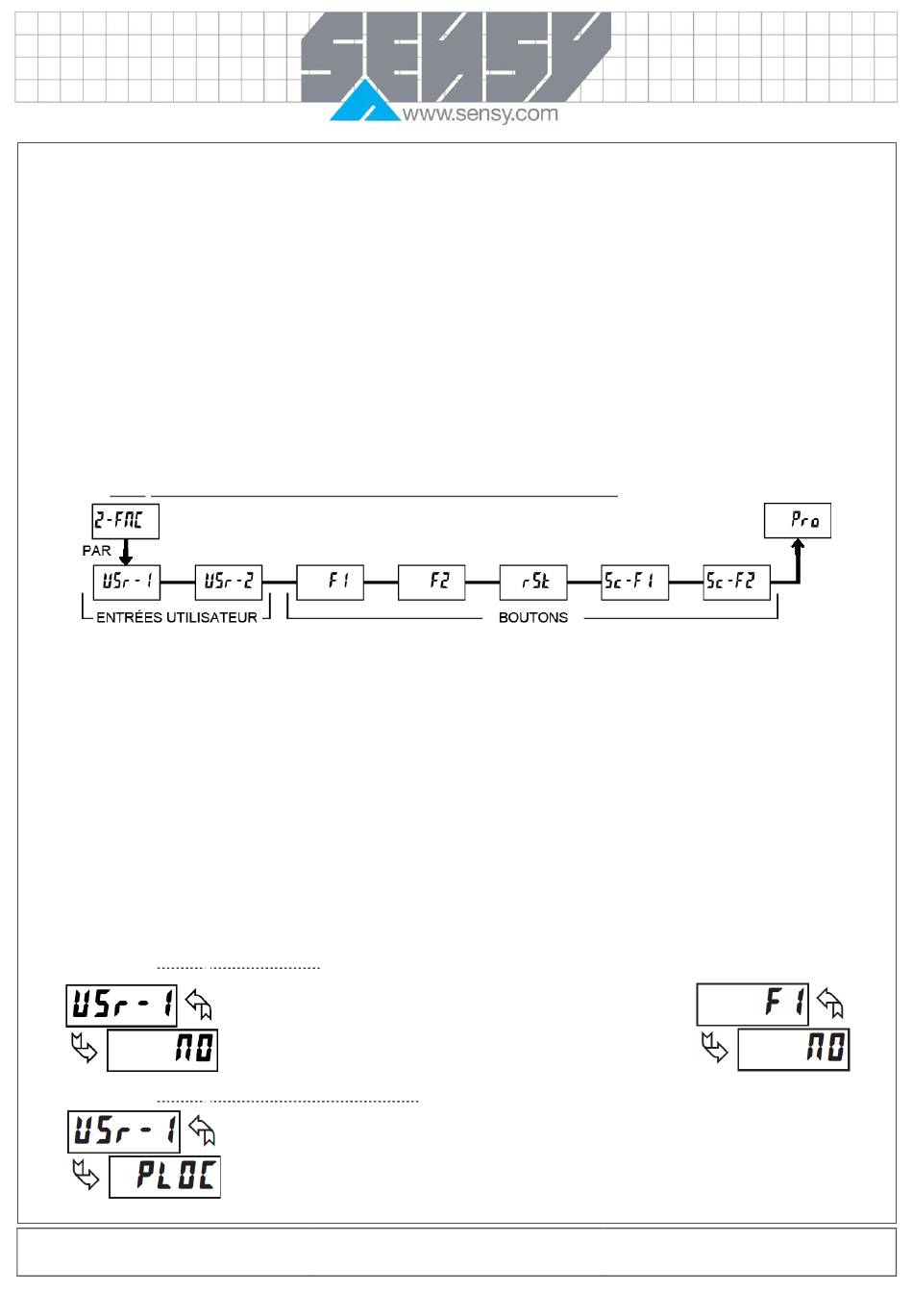

11.2. Module 2 – Paramètres des boutons et entrées utilisateurs (2-fnc)
Deux entrées utilisateurs sont programmables individuellement pour réaliser des fonctions spécifiques. En
mode programmation ou affichage, la fonction est exécutée à l'instant ou l'entrée utilisateur passe à l'état actif.
Les boutons de face avant sont aussi programmables individuellement pour réaliser des fonctions spécifiques.
En mode affichage, la fonction première est exécutée lorsqu'on appuie sur le bouton. Appuyer sur un bouton
pendant 3 secondes exécute une fonction secondaire. Il est possible de programmer une fonction secondaire
sans première.
Dans la plupart des cas, si plusieurs entrées utilisateur et/ou boutons sont programmés pour la même
fonction, l'action nécessitant un maintien (niveau de déclenchement) sera réalisée tant qu'un des boutons/une
des entrée est actif. L'action momentanée (front de déclenchement) sera réalisée à chaque fois qu'un
bouton/qu'une entrée passe à l'état actif.
Remarque: Dans les explications suivantes, toutes les fonctions ne sont pas applicables pour l'entrée
utilisateur et le boutons. Un affichage alternatif est représenté pour chaque fonction.
Si un écran n'est pas présenté, il n'est pas applicable pour l'élément.
représentera les 5 boutons.
11.2.1. Pas de fonction
Aucune fonction n'est activée. Paramètre par défaut pour
chaque entrées et bouton. Peut être activé sans affecter le
démarrage basic.
11.2.2. Blocage de la programmation
Le mode programmation est bloqué tant que l'entrée est active (maintenu actif). Un
code de sécurité peut être configuré pour autoriser l'accès malgré le blocage.
MA-DISP PAXDP_FR.docx
/
). Si
=4mA et
programmant
= la valeur à afficher. Le calcul s'arrête à la limite imposée par le jumper d'entrée.
/
. Le calcul s'arrête à la limite imposée par le jumper d'entrée.
Page 21 sur 52
=0, alors 0mA sera une valeur négative à afficher.
=0mA/
=0,
=4mA/
=0, avec
représentera les 2 entrées.
