Rév.
Date
Raison
1.
25/04/2014
Ajout des paragraphes concernant les cartes optionnelles et corrections mineurs
2
13/07/2015
Erreur dans dans la sélection d'écrans via entrée utilisateur

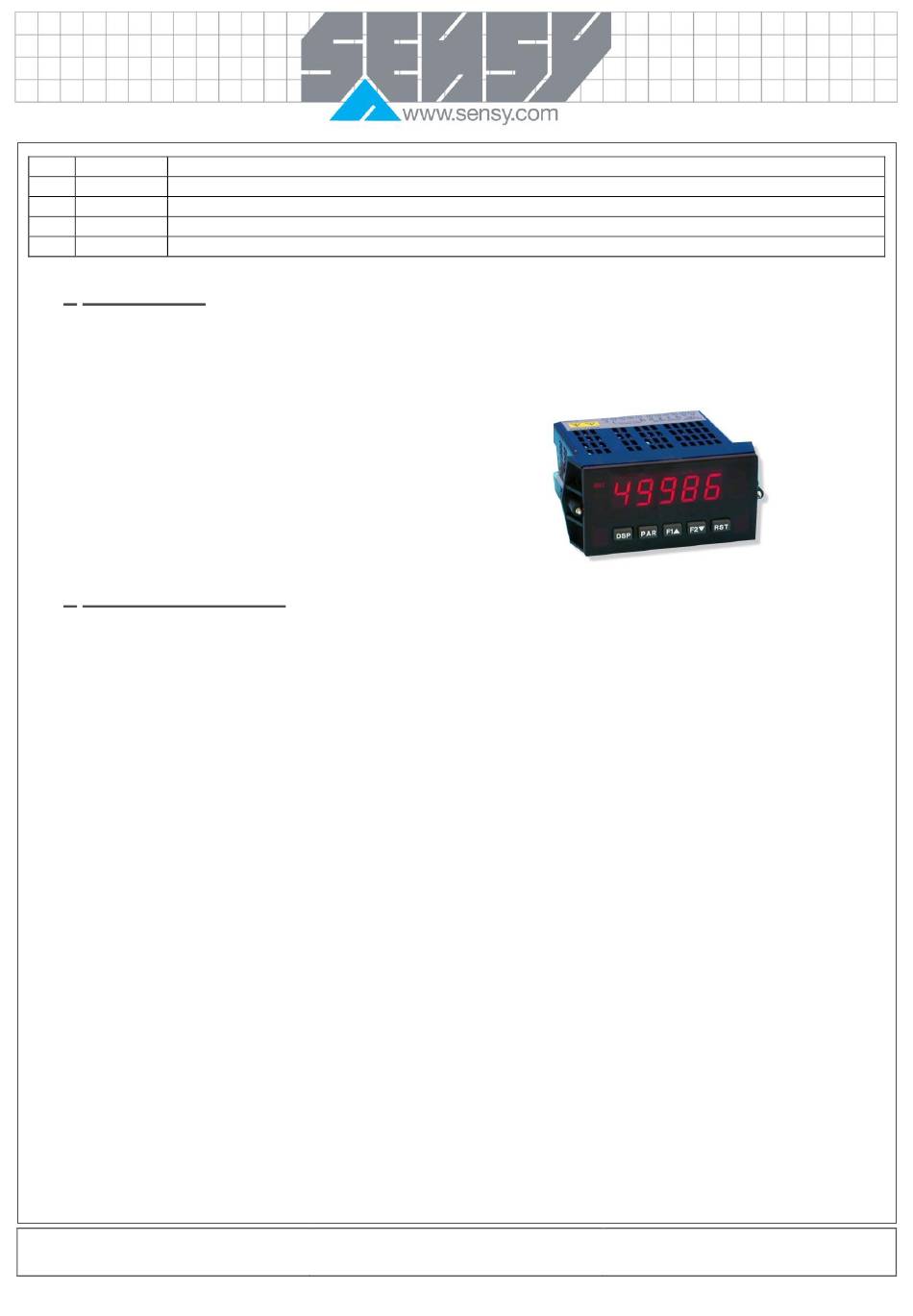

1. INTRODUCTION
-
Accepte deux entrées 4-20mA ou 0-10VDC
-
Taux de conversion A/D programmable, 5 à
105 lectures par secondes
-
En option, étiquettes d'unités rétroéclairées
-
Echelonnage à 16 points pour correction de
non-linéarité
-
Totaliseur (intégrateur) à 9 digits avec
traitement par lots
-
Bouton/entrées utilisateur programmables
-
Sorties alarmes à 4 seuils (avec carte plug-in)
-
Sortie analogique (avec carte plug-in)
2. DESCRIPTION GENERALE
Le DISP-PAXDP (Appareil de mesure à deux entrées process) possède de nombreuses fonctions et
performances lui permettant de répondre à une grande multitude d'applications industrielles. Disponible en
deux versions, alimentation AC ou DC, l'appareil peut accepter deux entrées 4 à 20mA ou 0 à 10V. Chaque
signal peut être mis à l'échelle et affiché indépendamment. En plus, une fonction mathématique peut être
réalisée sur les deux signaux, C + A + B, C - A - B, C + A - B, AB / C, CA / B, ou C (A / B - 1). Chacune des
trois valeurs de l'afficheur peut commander une alarme, communiquer et/ou retransmettre une valeur
analogique en ajoutant simplement une carte optionnelle. Les cartes plug-in optionnelles permettent de
configurer l'appareil de mesure pour une application actuelle tout en autorisant des mises à niveau faciles
pour répondre aux besoins futures.
Le taux de rafraichissement de l'appareil est sélectionnable par l'utilisateur. Cela sera utile pour les
applications où une réponse rapide de l'afficheur est très importante. Le taux peut être ajusté de sur huit
points avec un minimum de de 5 mise-à-jour par seconde et un maximum de 105 mise-à-jour par seconde.
L'appareil utilise un écran, lisible au soleil, de LED rouges brillantes de 14,2mm (0.56"). L'intensité lumineuse
peut être réglée pour une utilisation dans une pièce sombre, jusqu'à une lecture en plein soleil, ce qui le rend
idéel pour les applications en lumières brillantes.
L'appareil dispose d'une mémoire d'acquisition des valeurs Max ou Min avec un temps de capture
programmable. Le temps de capture est destiné à prévenir la détection de Max ou de Min erronés pouvant
survenir lors d'événements inhabituels ou durant les phases de démarrage.
Le totalisateur (intégrateur de signaux) peut être utilisé pour calculer un produit temps-entrée. Cela permet,
par exemple, la lecture d'un débit totalisé, le calcul des périodicités de maintenance sur moteur et pompe.
L'appareil peut aussi additionner des pesages par lots.
L'appareil dispose de quatre sorties implémentées sur des cartes Plug-in optionnelles renfermant deux relais
NO/NC (5A) ou quatre relais NO (3A), ou encore, au choix quatre sorties transistor en collecteur ouvert
« sink » ou « source ». Les points de consigne d'alarme peuvent être configurés de manière à permettre une
grande variété d'applications.
Des possibilités de communications sont aussi possible grâce à des cartes optionnelles. Cela inclus le RS232,
RS485, Modbus, DeviceNet, Profibus-DP et USB. Les valeurs mesurées et les seuils d'alarmes peuvent être
MA-DISP PAXDP_FR.docx
-
Communication et possibilité de bus de
terrain (avec carte plug-in)
-
Configurable par PC
-
Face avant Nema 4x/IP65
Page 5 sur 52
Rev: 14/07/15
