Paramètres nécessitant de sélectionner une valeur (flèches & PAR)
Pour chaque paramètre, l'afficheur alterne entre le paramètre et sa valeur actuelle. Pour un paramètre qui
possède une liste de valeur, les flèches (F1▲et F2▼) sont utilisées pour passer en revue la liste jusqu'à la
valeur voulue. Appuyer sur PAR sauve et active la valeur affichée puis passe au paramètre suivant.
Paramètres nécessitant d'entrer une valeur (flèches, RST & PAR)
Pour des paramètres qui nécessitent d'entrer une valeur numérique, les flèches peuvent servir à incrémenter
ou décrémenter la valeur affichée. Quand une flèche est maintenue enfoncée, l'appareil défile automatique
vers le haut ou le bas. Plus le bouton est enfoncé longtemps, plus le défilement sera rapide. Le bouton RST
peut aussi être utilisé en combinaison avec les flèches pour entrer de grandes valeurs. Si RST est appuyé en
même temps qu'une flèche, le pas de défilement est de x1000. Appuyer sur PAR sauve et active la valeur
affichée puis passe au paramètre suivant.
Sortir du mode de programmation (DSP ou PAR sur Pro NO)
On sort du menu de programmation en appuyant sur DSP (depuis n'importe où) ou via PAR (lorsque Pro NO
est affiché). Cela sauvera tous les paramètres modifiés et l'appareil retournera au mode d'affichage. Si un
paramètre a été changé, la touche PAR doit être enfoncée pour enregistrer ce changement avant d'appuyer
sur la touche DSP. (Si une perte d'alimentation se produit avant de revenir au mode d'affichage, vérifier les
paramètres modifiés)

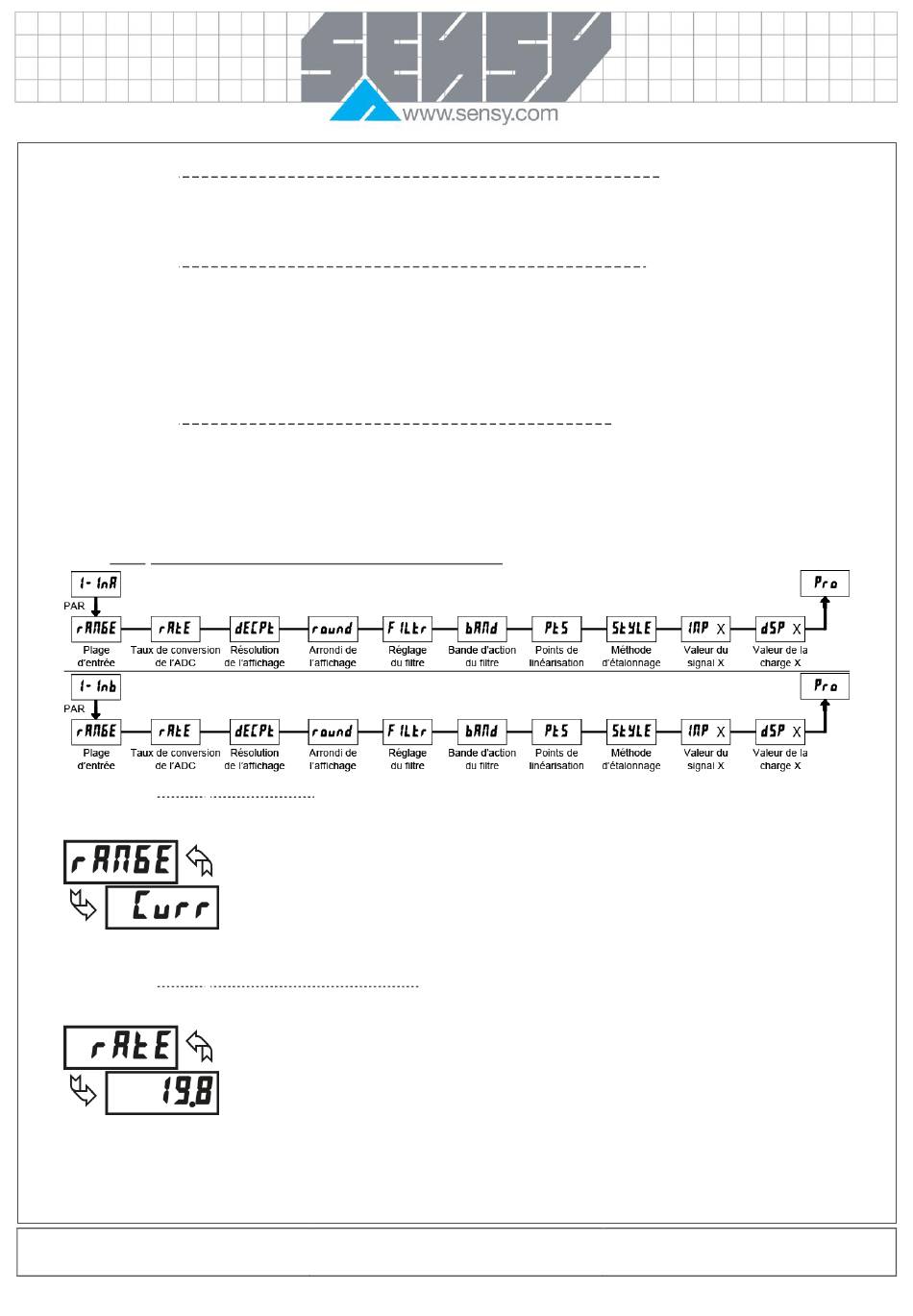

11.1. Module 1 – Paramètres du signal d'entrée (1-InX)
11.1.1. Plage d'entrée
11.1.2. Taux de conversion de l'ADC
MA-DISP PAXDP_FR.docx
Selection
Sélection d'une plage d'entrée correspondant au signal. Avant d'appliquer le signal,
vérifier la correspondance avec le jumper de la plage d'entrée.
Sélectionnez le taux de conversion ADC (conversions par seconde). La sélection
n'affecte pas le taux de rafraîchissement de l'affichage, mais cela affecte le temps de
réponse des seuils et de la sortie analogique. Le réglage d'usine de 19,8 est
recommandé pour la plupart des applications. Sélectioner un taux rapide peut
provoquer un affichage très instable.
±10.000V - Extraction de racine carrée
±20.000mA - Extraction de racine carrée
Page 18 sur 52
Selection
10.000V
20.000mA
Rev: 14/07/15
