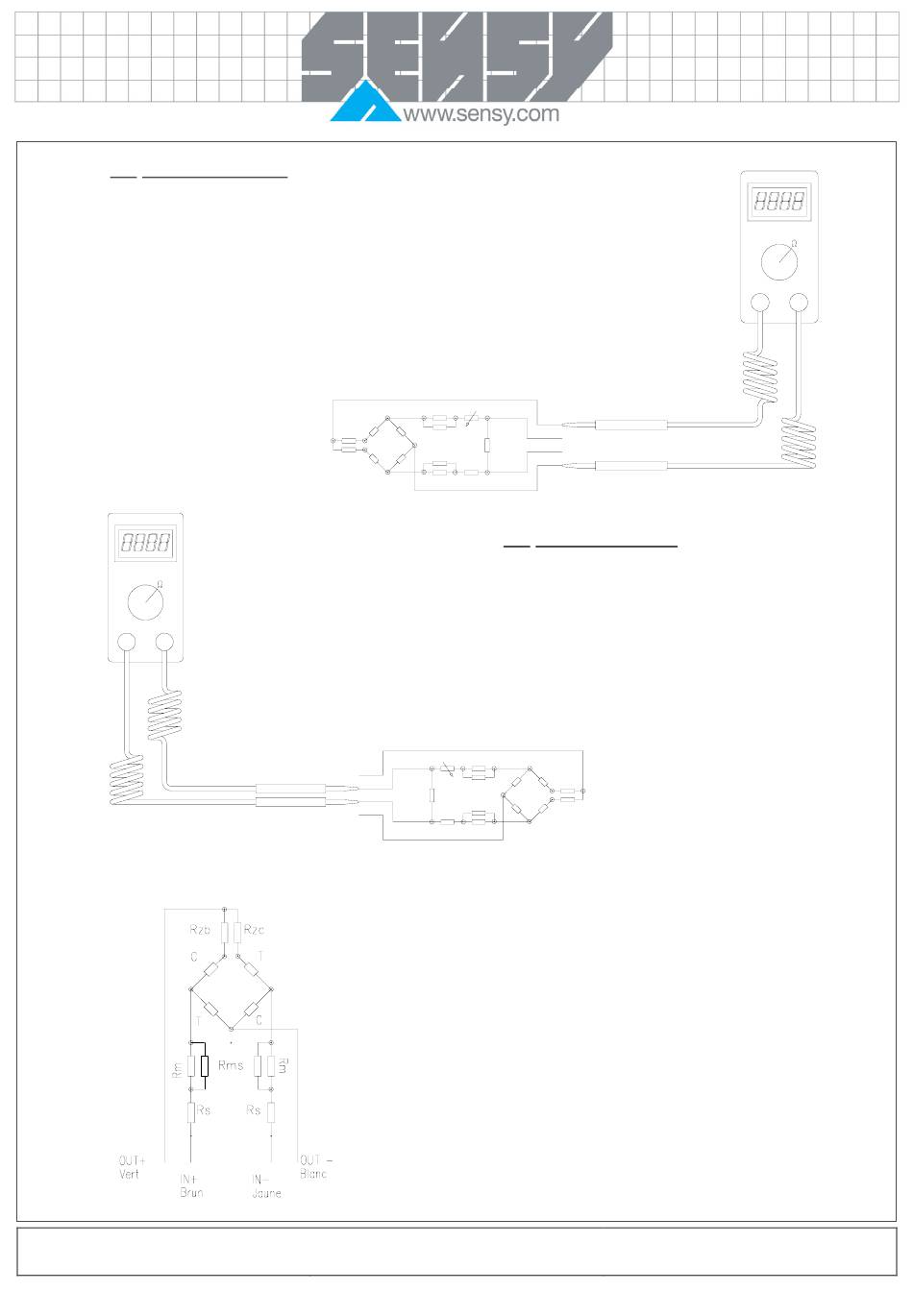

3.7. Impédance de sortie
Le pont de jauges est constitué de jauges à 350Ω.
En sortie (Signal+ : Vert, Signal- : Blanc), la résistance
est de 350Ω ± 3Ω.
Cette impédance doit correspondre à celle de la fiche
individuelle du capteur. Elle se mesure facilement à
l'aide d'un multimètre.
Si une résistance fort différente est lue, c'est qu'il y a
coupure ou court-circuit, une variation de résistance de
quelques Ω sera plutôt la conséquence d'un problème
de surtension électrique sévère.
MA-5510_FR
3.8. Impédance d'entrée
Entrée (Excitation+ : Brun, Excitation- : Jaune) : sa
résistance est en général de 350Ω ± 3Ω. Cette
impédance doit correspondre à celle de la fiche
individuelle du capteur.
Si une résistance différente est lue, c'est qu'il y a
coupure ou court-circuit.
C'est en entrée que l'on retrouve les résistances de
compensation de dérive et d'ajustage de sensibilité.
Rm Compensation de dérive de sensibilité
(Sensitivity drift compensation)
Rms Ajustement de dérive de sensibilité
(Sensitivity drift adjustement)
Rs Réglage de sensibilité
(Sensitivity calibration)
Rzb Réglage de zéro
(Zéro calibration)
Rzc Compensation de dérive du zéro
(Zéro drift compensation)
