Sensy 5950 Manuel D'installation

Masquer les pouces
1
2
3
4
5
6
7
8
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
1. GENERALITES ...................................................................................................................................................................................2
1.1. Mise à niveau ..............................................................................................................................................................................2
1.2. Chocs, vibrations et surcharges ..................................................................................................................................................2
1.3. Soudures électriques...................................................................................................................................................................2
1.4. Foudre .........................................................................................................................................................................................2
1.5. Influences mécaniques extérieures.............................................................................................................................................3
1.6. Réglage de l 'anti-renversement .................................................................................................................................................3
2. CABLAGE............................................................................................................................................................................................3
2.1. Câble ...........................................................................................................................................................................................3
2.2. Raccordement .............................................................................................................................................................................4
2.3. Mise en parallèle .........................................................................................................................................................................4
2.4. Etalonnage ..................................................................................................................................................................................4
2.5. Erreurs de mesure.......................................................................................................................................................................5
2.6. Test d'isolement ..........................................................................................................................................................................5
2.7. Impédance de sortie....................................................................................................................................................................6
2.8. Impédance d'entrée.....................................................................................................................................................................6
3. MONTAGE AVEC EASY MOUNT.......................................................................................................................................................7
3.1. Montage à 3 capteurs..................................................................................................................................................................7
3.2. Montage à plus de 3 capteurs .....................................................................................................................................................7
4. SANS EASY MOUNT ..........................................................................................................................................................................8
4.1. Montage avec pied en caoutchouc (F5950) ................................................................................................................................8
4.2. Montage avec embase en acier dur (A5950) ..............................................................................................................................8
MA-5950_FR

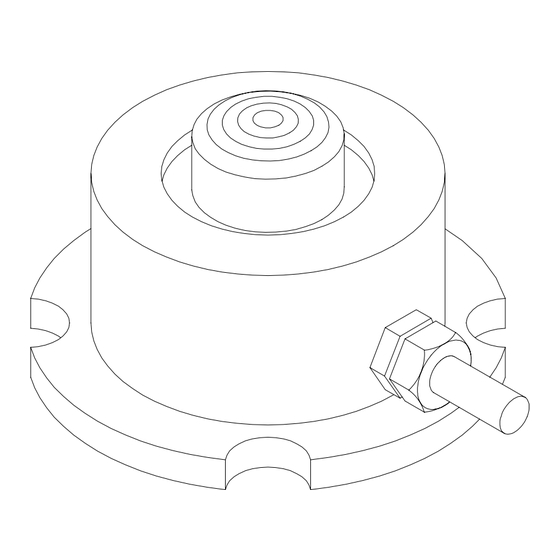

CAPTEUR 5950
MANUEL D'INSTALLATION
Page 1 on 8
Rev: 13/07/2004

Publicité

Table des Matières
loading

Manuels Connexes pour Sensy 5950

Sommaire des Matières pour Sensy 5950

  • Page 1: Table Des Matières

    CAPTEUR 5950 MANUEL D’INSTALLATION 1. GENERALITES ....................................2 1.1. Mise à niveau ....................................2 1.2. Chocs, vibrations et surcharges ..............................2 1.3. Soudures électriques...................................2 1.4. Foudre ......................................2 1.5. Influences mécaniques extérieures.............................3 1.6. Réglage de l ‘anti-renversement ..............................3 2. CABLAGE......................................3 2.1. Câble ......................................3 2.2. Raccordement .....................................4 2.3.

  • Page 2: Generalites

    1. GENERALITES 1.1. Mise à niveau Cette opération garantit une bonne répartition de la charge et l’application de l’effort suivant l’axe sensible du capteur. Il est bon de s’assurer de la mise à niveau des capteurs et des éléments d’appuis en utilisant des cales d’épaisseur.

  • Page 3: Influences Mécaniques Extérieures

    1.5. Influences mécaniques extérieures Afin d’éviter les erreurs de mesures, il est impératif que l’ensemble à peser ne soit soumis à aucun efforts parasites : les raccordements de tuyaux, câbles, ainsi que les butées ou tirants, s’il y en a, doivent être montés...

  • Page 4: Raccordement

    Il est utile de placer dans les boîtes de jonctions un sac de SILICA-GEL pour garder une atmosphère sèche. SENSY peut fournir une boîte de jonction en pvc avec presse-étoupe PG9 pouvant recevoir 4 ou 6 capteurs en parallèle.

  • Page 5: Erreurs De Mesure

    Electriquement, les connections doivent être sûres, les boîtes de jonction exemptes d’humidité, les câbles intacts. Si aucun défaut n’est constaté, il y a lieu de vérifier les circuits internes. SENSY peut aider au diagnostic sur base de la fiche de diagnostic jointe en annexe et préalablement remplie. 2.6. Test d’isolement La mesure de la résistance d’isolement s’effectue avec...

  • Page 6: Impédance De Sortie

    2.7. Impédance de sortie Le pont de jauges est constitué de jauges à 350 Ω. En sortie (OUT + : Vert, OUT- : Blanc), la résistance est de 700 Ω ±5 Ω. Cette impédance doit correspondre à celle de la fiche individuelle du capteur. Elle se mesure facilement à...

  • Page 7: Montage Avec Easy Mount

    3. MONTAGE AVEC EASY MOUNT L’EASY MOUNT intègre les plaques de fixation, les éléments d’appuis, l’anti-renversement et l’anti-rotation (déplacement) dans une direction. Ce kit avec rotule absorbe des forces jusque 20kN dans le sens X et laisse assez de liberté de mouvement dans le sens Z pour les dilatations ATTENTION : ce kit de montage ne rigidifie pas le montage d’ensemble et ne permet pas de rattraper le flambage éventuel d’un pied.

  • Page 8: Sans Easy Mount

    4. SANS EASY MOUNT 4.1. Montage avec pied en caoutchouc (F5950) Ce montage permet une dépose directe sur un sol mis à niveau. Le caoutchouc permet d’absorber les chocs et les légères irrégularités d’état de surface du sol. 4.2. Montage avec embase en acier dur (A5950) Cette combinaison donne une solution simple d’installation lorsque les éléments d’anti-rotation et...

Table des Matières
