2.3. Mise en parallèle
Les capteurs doivent être montés en parallèle, les tresses de masse reliées entre elles. La recopie doit être
reliée sur les alimentations capteur avant les points de mise en parallèle et les résistances d'équilibrage.
2.4. Etalonnage
Celui-ci doit être effectué après un temps de mise sous tension (10-15 minutes) pour une bonne stabilisation
en température de l'installation. Les capteurs ne doivent pas en général être ajustés entre eux. Toutefois,
lorsqu'une plus grande précision doit être obtenue, il est parfois nécessaire d'équilibrer les capteurs
individuellement par des résistances dans la boîte de jonction. Cette résistance n'est que de quelques ohms
(±10) et est placée dans l'alimentation du capteur. On place une résistance ajustable en parallèle sur une
résistance fixe. Le capteur le plus sensible verra sa résistance d'entrée augmentée, le moins sensible aura la
résistance d'entrée la plus basse. Vous remarquerez qu'il est préférable d'agir sur les 2 fils d'alimentation, le
montage est donné à titre indicatif et permet une variation de 0 à 20 ohms en série sur l'impédance d'entrée (2
X 10 ohms).
Attention : Afin de stabiliser mécaniquement le système il est bon, avant étalonnage, de le soumettre à sa
charge nominale. Une masse bien connue certainement supérieure à 20 % de la charge nominale du système
est à prévoir pour l'étalonnage.
MA-5910_FR
2.2. Raccordement
Le câblage des capteurs doit être éloigné au
maximum des câbles à courant fort (moteurs,
transformateur, redresseur,...) et être placé dans des
conduits séparés.
Dans les boîtes de jonctions, les connexions soudées
sont préférables aux connexions vissées.
Il est utile de placer dans les boîtes de jonctions un
sac de SILICA-GEL pour garder une atmosphère
sèche.
SENSY peut fournir une boîte de jonction en pvc avec
presse-étoupe PG9 pouvant recevoir 4 ou 6 capteurs
en parallèle.
REF. : Boîte de jonction
JBOX-4R (4 entrées - 1 sortie)
JBOX-6R (6 entrées - 1 sortie)
Page 4 on 7

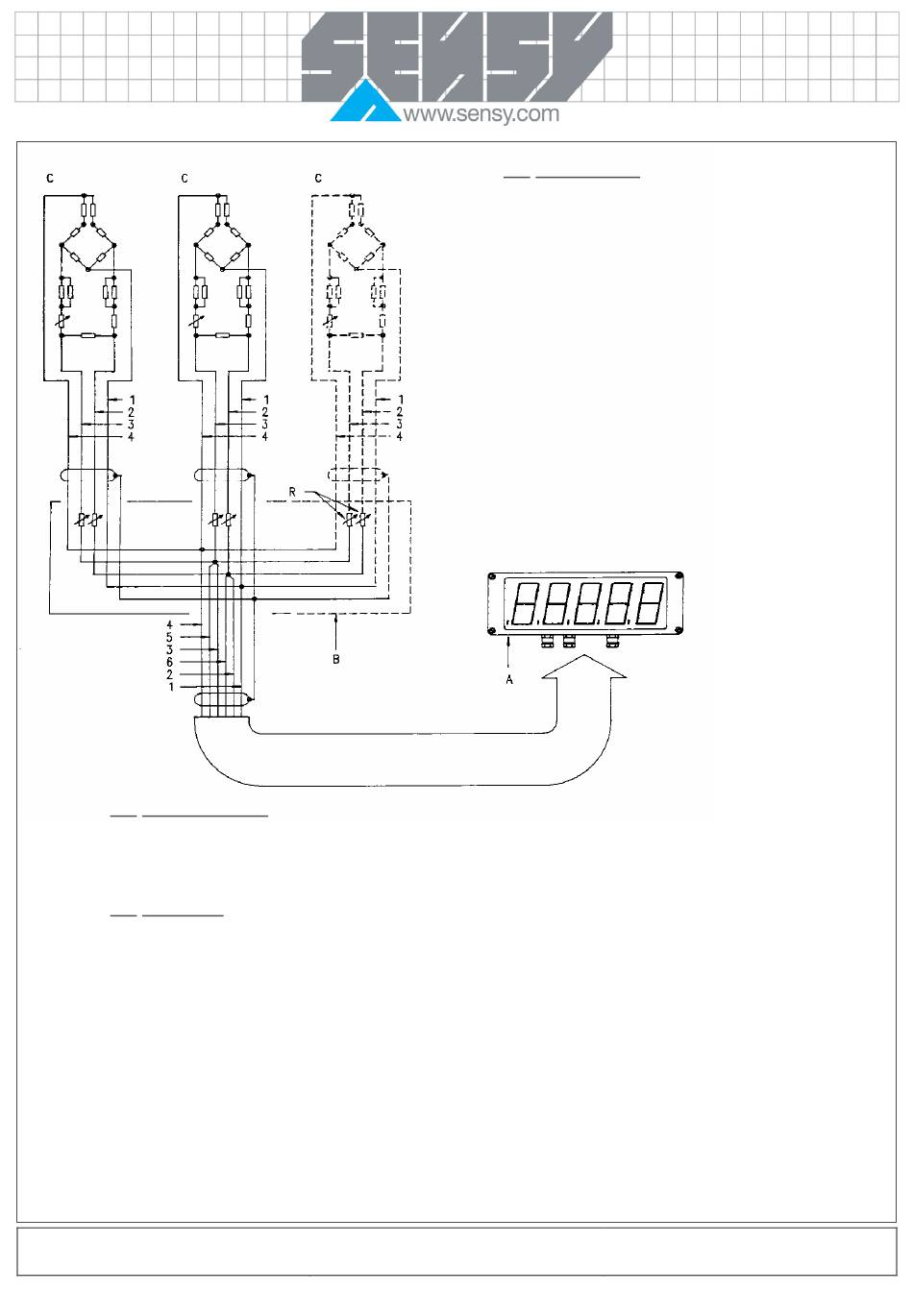

A) Afficheur (ex. Dv680)
B) Boite jonction
C) Capteur
R) Résistance d' ajustage
1) Signal (out) - (blanc)
2) Exitation - (jaune)
3) Exitation + (brun)
4) Signal (out) + (vert)
5) Recopie (sense) + (rose)
6) Recopie (sense) + (gris)
Rev: 13/07/2004
