3. MONTAGE AVEC EASY MOUNT

L'EASY MOUNT intègre les plaques de fixation, les éléments d'appuis, l'anti-renversement et l'anti-rotation
(déplacement) dans une direction.
Ce kit avec rotule absorbe des forces jusque 20Kn dans le sens X et laisse assez de liberté de mouvement
dans le sens Z pour les dilatations.

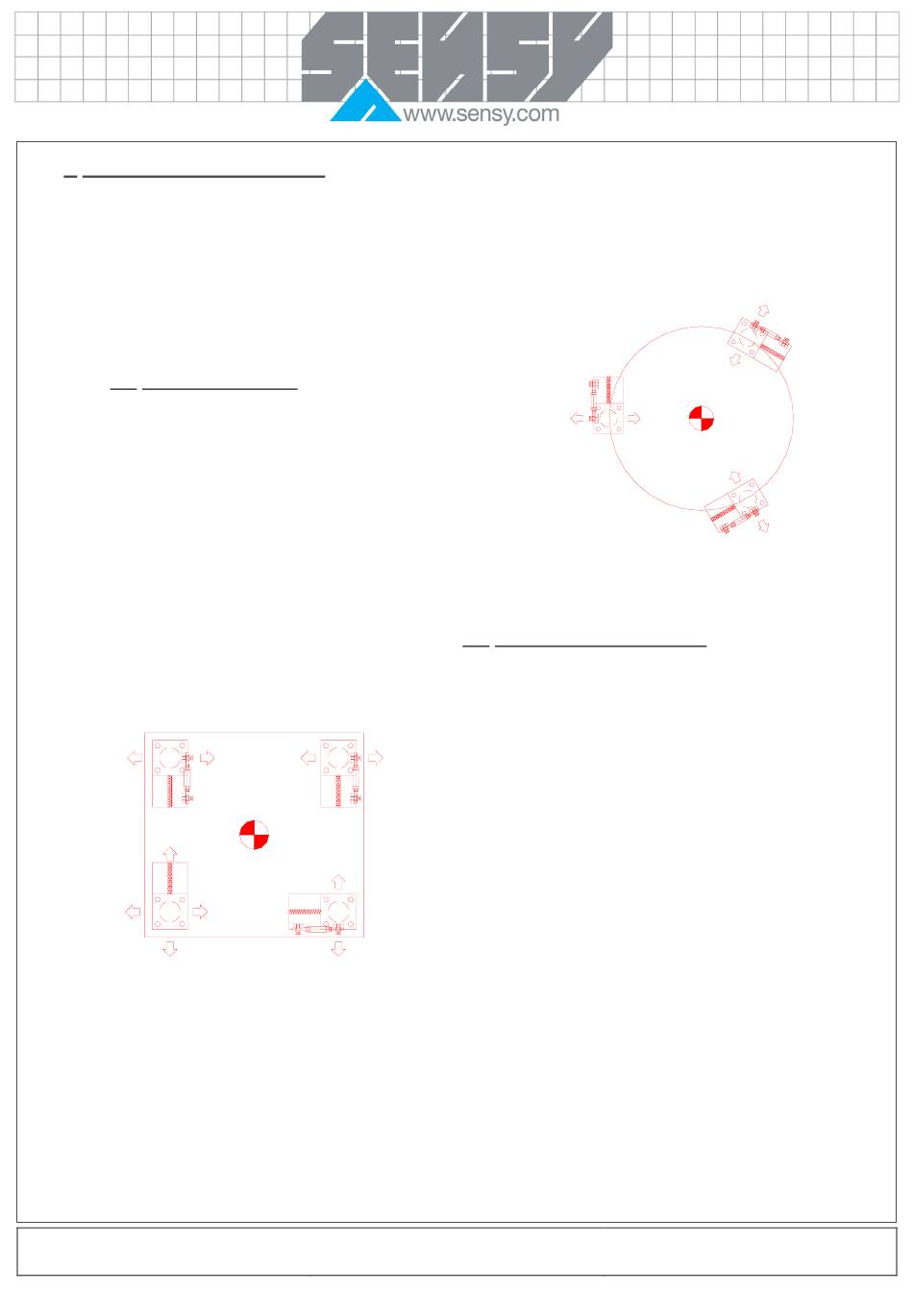

3.1. Montage à 3 capteurs
Ce montage offre les meilleures propriétés de répartition de
charge et de liberté pour les dilatations de l'élément à peser.
I5910
M5910
MA-5910_FR
Lorsqu'on utilise plus de 3 capteurs, chaque élément doit
être situé au même niveau afin d'obtenir une répartition des
charges optimale. Les signaux de sortie de chaque capteur
avec l'élément à peser, vide, doivent être identiques (cas
d'un élément symétrique).
Afin de ne pas brider les déplacements (dilatation) de
I5910
l'élément à peser, un maximum de 3 I5910 doit être utilisé,
pour les autres capteurs, utiliser le kit de montage M5910.
Pour les situations où les variations de dimensions sont
faibles, on peut utiliser le montage à 4 I5910 qui offre les
I5910
meilleures caractéristiques de tenue aux efforts parasites.
Rem : les caractéristiques des capteurs sont garanties entre
–10°C et 45°c sans gradient thermique au niveau du capteur
et variation rapide de température, utilisation d'écran de
protection et d'élément calorifugé pour former une barrière
entre la source de chaleur et le capteur (soleil, vent,
radiations thermique, conduction).
Page 7 on 7
3.2. Montage à plus de 3 capteurs
Rev: 13/07/2004
