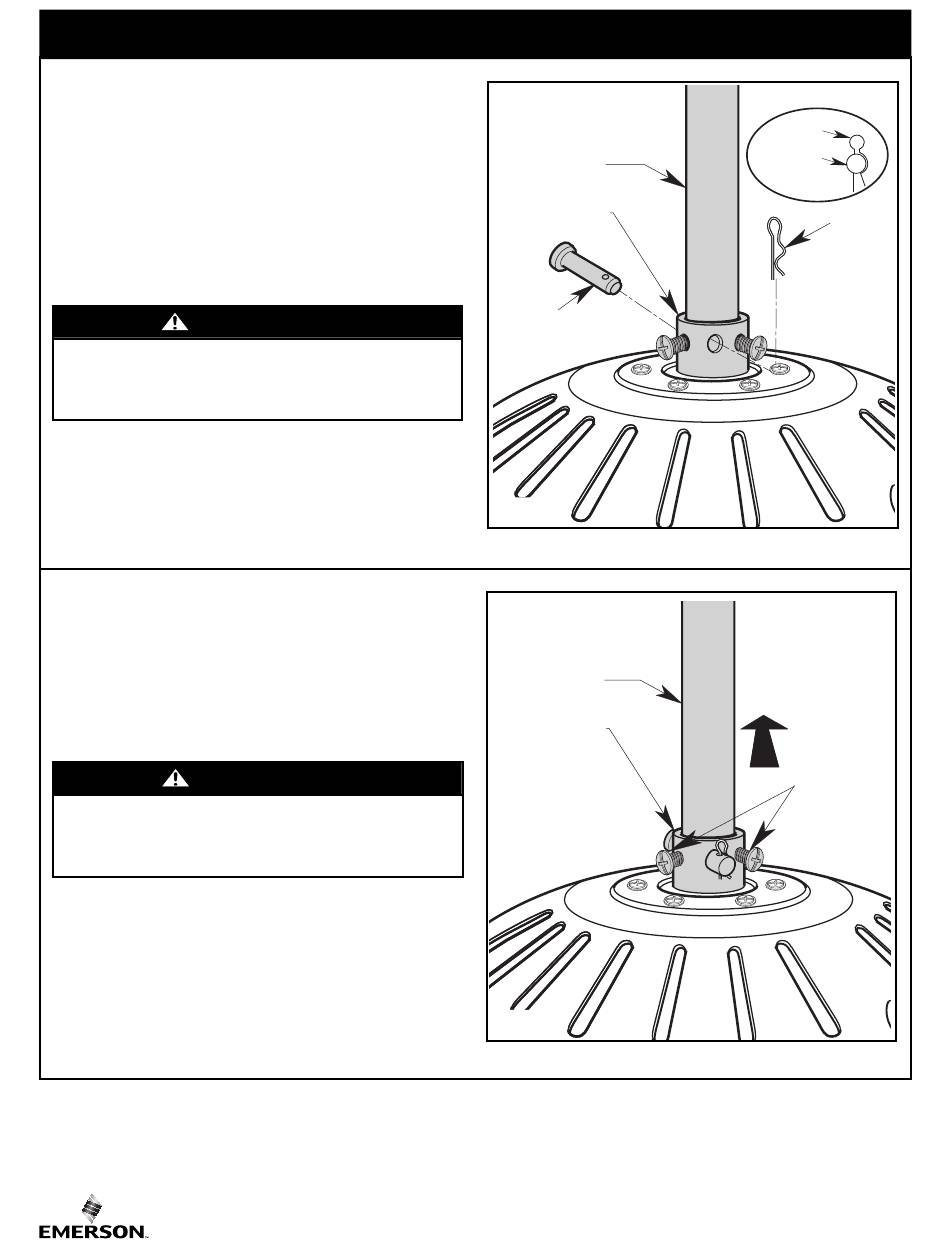

3. Ensamblaje del ventilador de techo
3.7
Alinee los agujeros para pasador de horquilla ubicados en la varilla
descen dente con los agujeros ubicados en el acoplamiento del motor.
Instale el pasador de horquilla y sujételo firmemente con el clip de
7).
horquilla (Figura
El pasador de horquilla debe ir a través de los agujeros ubicados en
el acoplador del motor. Es crucial que el pasador de horquilla
ubicado en el acoplador del motor esté instalado correctamente y
apretado firmemente.
ADVERTENCIA
Es crucial que el pasador de horquilla ubicado en el acoplador del
motor esté instalado correctamente y sujeto firmemente. Si no si
verifica si el pasador de horquilla está instalado correctamente,
el resultado podría ser que el ventilador se caiga.
3.8
Mientras jala hacia arriba la varilla descendente, apriete firmemente
los dos tornillos de ajuste de cabeza Phillips en el acoplador del
motor (Figura 8).
NOTA: Los tornillos de ajuste se deben instalar apropiadamente
de la manera descrita anteriormente, o el resultado podría ser
que el ventilador oscile.
ADVERTENCIA
Es crucial que los tornillos de ajuste ubicados en el acoplador del
motor estén instalados correctamente y apretados firmemente. Si
no se verifica si los tornillos de ajuste están instalados
correctamente, el resultado podría ser que el ventilador se caiga.
VARILLA
DOWNROD
DESCENDENTE
MOTOR
ACOPLAMIENTO
DEL MOTOR
COUPLER
PASADOR DE CLEVIS
HORQUILLA
PIN
Figura 7
VARILLA
DOWNROD
DESCENDENTE
ACOPLAMIENTO MOTOR
DEL MOTOR
COUPLER
Figura 8
38
(continuación)
CLIP DE
HAIRPIN
HORQUILLA
CLIP
PASADOR DE
CLEVIS
HORQUILLA
PIN
CLIP DE
HAIRPIN
HORQUILLA
CLIP
REAPRIETE
RETIGHTEN
LOS TORNILLOS
SET SCREWS
DE AJUSTE
No. de modelo U.L.: CF825
