Om de geldigheid van de algemene typegoedkeuring
(voor Duitsland: ABE – Allgemeine Betriebserlaubnis) te
waarborgen, moeten de bijgeleverde typeplaatjes (f) links en
rechts op de dwarsbalk tussen de bevestigingssteunen van de
aandrijfeenheden worden aangebracht.

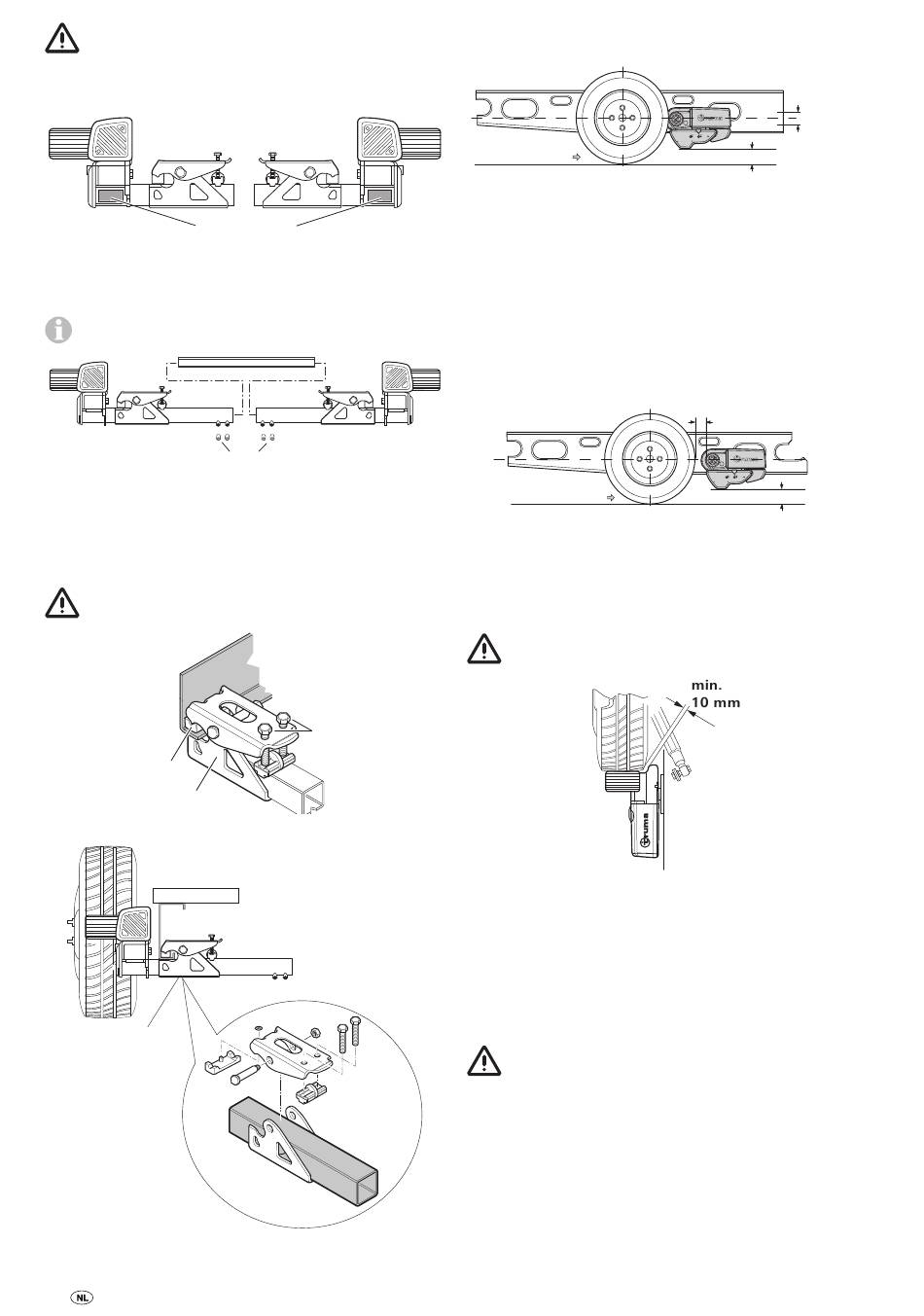

Afbeelding 22
Markeer het midden van de dwarsstang. Schuif de dwars-
stang los in de aandrijfeenheden.
De bijgeleverde stifttappen (g) er nog niet inschroeven.
Afbeelding 23
Zet de aandrijfeenheden met de dwarsstang en bevestigings-
set (b) op het voertuigchassis en draai de beide bouten (c) zo
ver aan dat de aandrijfeenheden nog net op het chassis kun-
nen worden verschoven.
De gripper (a) moet volledig op het chassisframe liggen.
a
b
Afbeelding 24
b
Afbeelding 25
64
f
g
c
Plaats de aandrijfrollen zo dat deze zich ongeveer ter hoogte
van de wielnaaf / het midden van het wiel bevinden.
Rijrichting
Afbeelding 26
Bij een afwijking biedt Truma ter compensatie als toebehoren
afstandssets met 30 mm en 60 mm aan.
Afstandsset 30 mm, art.-nr. 60030-95000
Afstandsset 60 mm, art.-nr. 60030-95100
Let op voldoende bodemvrijheid (min. 110 mm).
Zet met behulp van de bijgeleverde afstandsmal door het
verschuiven van de aandrijfeenheden (in vrijgezette toestand)
in lengterichting de band en de aandrijfrol op de correcte
afstand van elkaar (20 mm). De verschuifbare dwarsstang
maakt aanpassing aan de chassisbreedte mogelijk.
Rijrichting
Afbeelding 27
Verschuif de aandrijfeenheden zodanig in dwarsrichting dat
het maximale loopvlak van de band wordt afgedekt.
Let op voldoende afstand tussen de aandrijving en de band /
schokdemper, zodat deze elkaar niet raken.
Bij aangezette aandrijfrol bedraagt de minimale afstand
10 mm.
Afbeelding 28
Draai na juiste plaatsing de bouten (c) van de bevestigings-
set licht vast en controleer vervolgens nogmaals de vereiste
afstanden. Hierbij dient het gewicht van de caravan op de
wielen te rusten.
De verschuifbare dwarsstang in het midden plaatsen (m.b.v.
de markering) en elke kant met 2 stifttappen (g) M8 x 12 fixe-
ren (15 Nm).
Stifttappen zijn voorzien van schroefborging en mogen
daarom maar één keer worden gebruikt.
De afstand van 20 mm tot de band (met belaste wielen) nog-
maals controleren. Vervolgens de 2 bouten van de bevesti-
gingsset (M10) afwisselend met 25 Nm vastdraaien.
± 30 mm
min. 110 mm
20 mm
min. 110 mm
