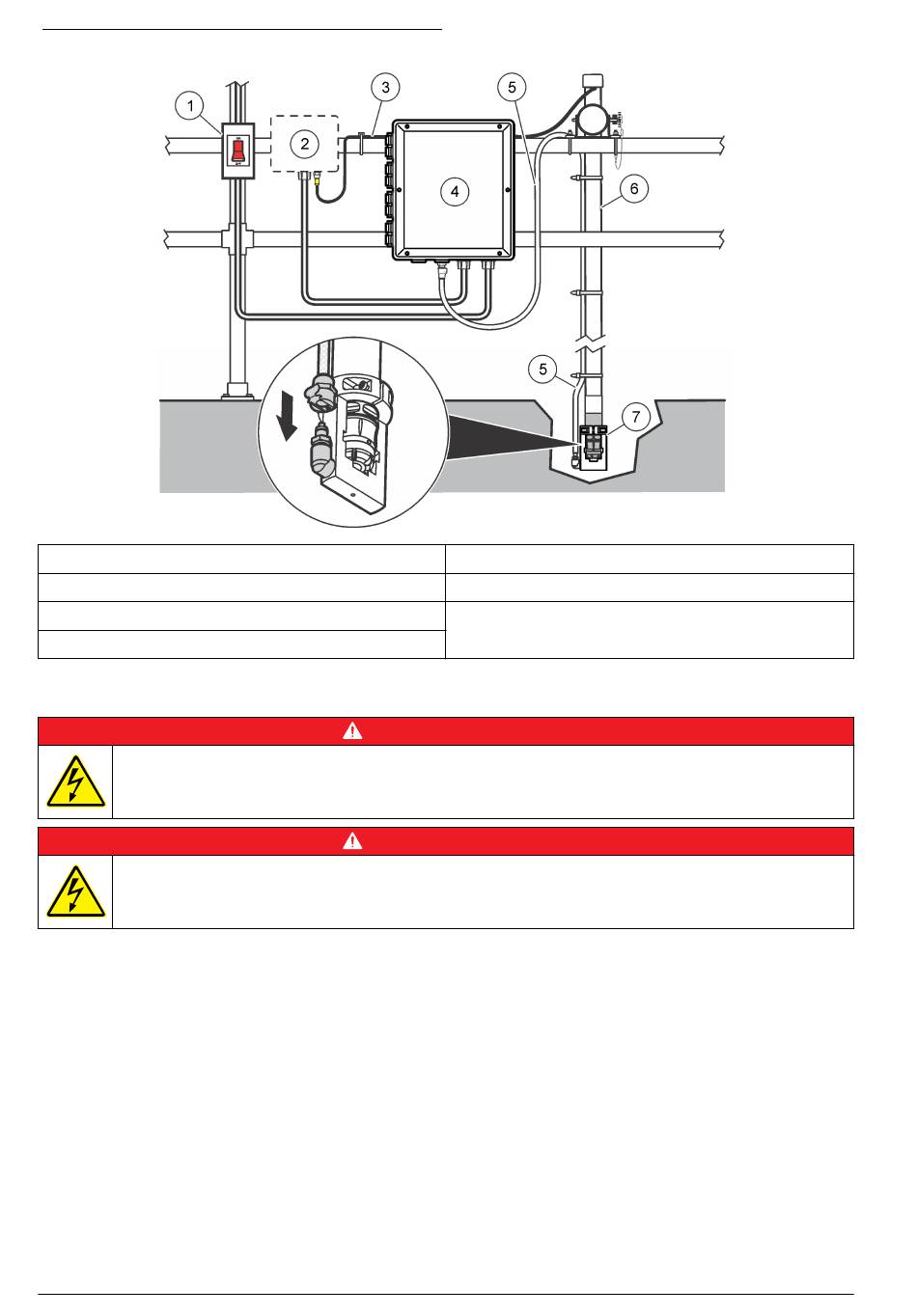

Рисунок 5 Типовая конфигурация монтажа
1 Выключатель питания
2 Контроллер
3 Кабель датчика
4 Мощная воздуходувная система
Электрические соединения
Опасность поражения электрическим током. Всегда отключайте питание прибора, прежде чем
выполнять электрические подключения.
Опасность поражения электрическим током. Требуется соединение защитного заземления (PE).
Всегда используйте провода и технологии прокладки проводов, которые по меньшей мере
соответствуют местным, областным и государственным электротехническим правилам и
нормам. Для электрических соединений используйте жесткий кабелепровод, водостойкий
гибкий кабелепровод или гибкий шнур.
Шнур питания, длина которого составляет меньше 3 метров (10 футов), можно использовать,
если:
• Все местные, областные и государственные электротехнические правила и нормы
соблюдены
• Имеются три проводника 18 калибра (включая провод защитного заземления)
• Имеется герметичная муфта с компенсатором натяжения кабеля, обеспечивающая
соответствие требованиям степени защиты NEMA
Для подачи электропитания необходимо использовать стандартное трехпроводное
соединение. Наденьте на концы проводов наконечники и подключите провода, как показано на
Рисунок 6 на стр. 219 и
216 Русский
О П А С Н О С Т Ь
О П А С Н О С Т Ь
Рисунок 7 на стр. 220.
5 Воздушная трубка
6 Крепление на шесте
7 Воздушный адаптер
