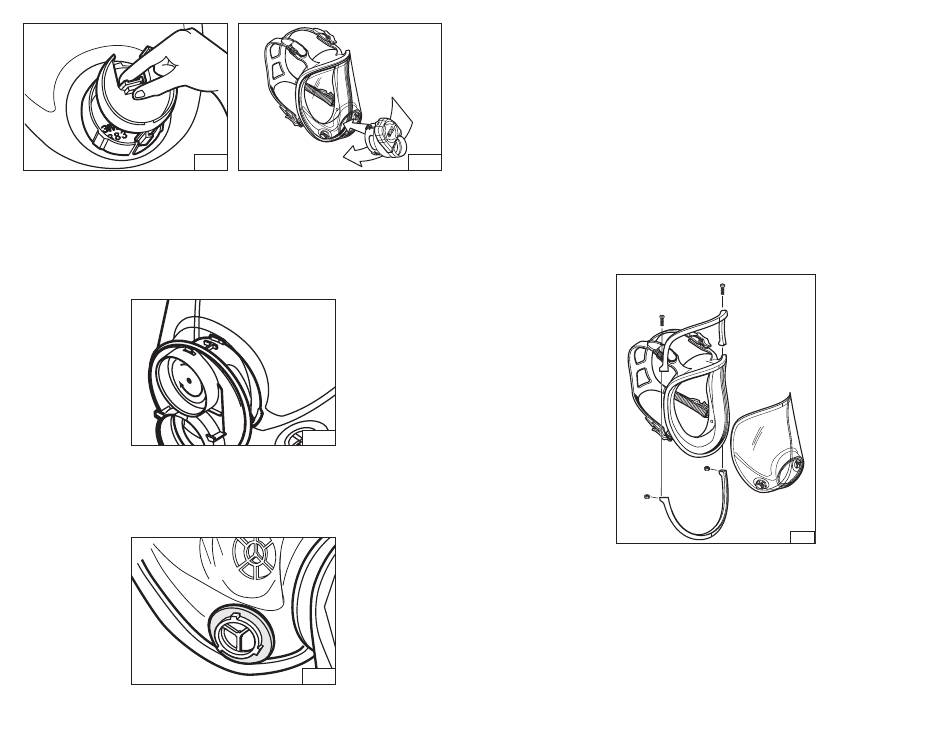

Reemplazo de Válvula de exhalación 3M™ 6889
1. Retire la cubierta del adaptador central (cubierta de válvula) al jalarlo del sujetador inferior.
2. Tome la válvula y jale el vástago del asiento de la válvula.
3. Revise el asiento de la válvula para verificar que esté limpia y en buenas condiciones.
4. Coloque la nueva válvula 6889 sobre el puerto de exhalación y empuje o presione el vástago de la válvula en el
orificio central (Fig. 3). Asegúrese que la válvula esté bien asentada y que gire libremente en el montaje.
5. Reemplace la cubierta de adaptador (cubierta de válvula) al enganchar los broches superiores e inferiores
(sujetadores).
NOTA: Realice una revisión de presión negativa para asegurarse que la válvula de exhalación funcione de
manera correcta. Consulte la sección Revisión de sello en las Instrucciones.
Reemplazo de Empaque de puerto de inhalación 3M™ 6895
El empaque 6895 está diseñado para sellar la interfaz entre la conexión tipo bayoneta de puertos de inhalación en la
pieza facial y las tapas tipo bayoneta 6880. Debe reemplazar los empaques cuando estén dañados o se dude de la
integridad del sello.
1. Retire los empaques de los accesorios tipo bayoneta del puerto de inhalación de la pieza facial.
2. Instale los empaques nuevos en los accesorios tipo bayoneta del puerto de inhalación de la pieza facial. Asegúrese
que los empaques estén en la posición correcta debajo de las tres orejetas tipo bayoneta (Fig. 4).
Fig. 1
Fig. 3
Fig. 4
39
Reemplazo del Arnés para la cabeza 3M™ 6897
Lea y siga las instrucciones de reemplazo del ensamble de arnés para la cabeza 6897 incluidas las instrucciones del
arnés de repuesto.
Ensamble de visor 3M™ 6898
El Ensamble de visor 6898 consiste de un visor de policarbonato rígido con accesorios para conexión tipo bayoneta del
puerto de instalación, válvulas de inhalación y empaques del puerto de filtro/cartucho. El visor 6898 se puede reemplazar
por medio de los pasos siguientes:
1. Quite el ensamble del adaptador central al girar en sentido contrario a las manecillas del reloj, ¼ de vuelta, y quitar
del puerto central del visor.
2. Quite los dos (2) tornillos Phillips del marco del visor/sello facial. Saque el marco superior e inferior del sello facial.
3. Quite el sello facial del visor.
4. Coloque un nuevo visor y sello facial al alinear las marcas superiores e inferiores. Coloque el marco superior e
inferior nuevos, y de nuevo alinee las marcas superiores e inferiores. Instale y apriete bien los tornillos. Asegúrese
Fig. 2
que las marcas de alineación estén bien alineadas en la parte superior e inferior con todos los componentes.
5. Instale el ensamble central de adaptador.
Kit de marco 3M™ 6899
El kit de marco 6899 incluye un marco superior, inferior (2) tornillo Phillips y tuercas hexagonales (2). El kit de marco fija y
sella la pieza facial de cara completa 3M™ Serie 6000 al Ensamble de visor 3M™ 6898.
1. Después de ensamblar el sello facial en el visor, iguale las marcas de alineación superiores e inferiores, posicione el
marco superior, sobre el visor y sello facial, alineando las marcas verticales centrales, luego presione en su lugar.
2. Posicione el marco inferior, alineando la marca vertical central, y presione en su lugar (Fig. 6).
3. Inserte y apriete los tornillos Phillips. Asegúrese las partes estén bien alineadas y selladas.
Fig. 6
