Descrição Do Produto - Fracarro OPT-TX51 Instructions D'emploi

Transmissor (OPT-TX51) e receptor (OPT- RX51) óptico para a distribuição, num único cabo de fibra óptica monomodo, de
sinais via satélite e terrestres. São transmitidos os sinais das quatro polarizações via satélite e o sinal terrestre.
Os dois módulos também permitem a transmissão de um canal auxiliar de upgrade para a transmissão/recepção de dados
ou de sinais áudio/vídeo. Para este canal de upgrade é necessário o uso de dispositivos externos que utilizem os compri-
mentos de onda presentes entre 1260 ÷ 1500nm.
Esta solução permite distribuir num único link de fibra óptica monomodo, os sinais de TV (PAL(*) e COFDM) e da banda IF
via satélite.
(*) para projectar o equipamento com sinais analógicos, consultar a tabela 4 na página 43.
1. LED DE
1. LED DI
2. ALARM
ACCENSIONE
ACTIVAÇÃO
LED
LINK
5. OUT (
5. OUT: LINK
OTTICO SAT-TV
ÓPTICO SAT-TV
)
2. OUT (LINK 2. INT: LINK
OTTICO SAT-TV
ÓPTICO SAT-TV)
1. ALARM
LED
IN
4. SAT OUT

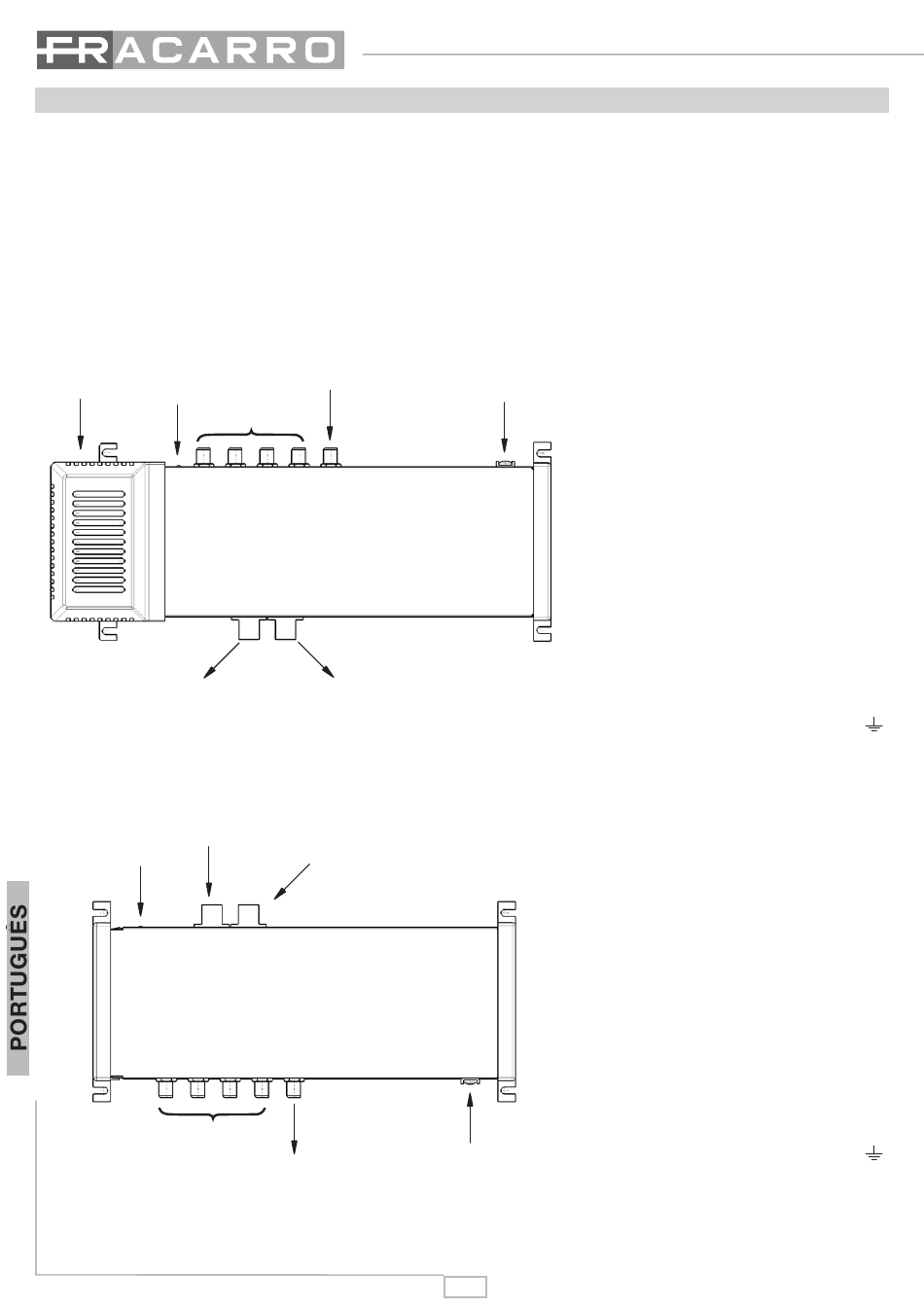

2. DESCRIÇÃO DO PRODUTO
4. TERR:
TV IN
3. SAT IN
TERR
OPT-TX51
OUT AUX
6. AUX in/out (LINK
6. AUX in/out: LINK
OTTICO CANALE
ÓPTICO CANAL
AUSILIARIO
AUXILIAR)
3. AUX in/out (LINK
3. AUX in/out: LINK
OTTICO CANALE ÓPTICO CANAL
AUSILIARIO
AUXILIAR)
AUX
OPT-RX51
TERR
5. TERR:
TV OUT
7. PARAFUSO DE
7. VITE DI MESSA
A TERRA
LIGAÇÃO À TERRA 1. LED DE ACTIVAÇÃO: o led indica a acti-
vação do alimentador do transmissor óptico
OPT-TX51.
2. ALARM LED: o led de alarme indica o mau
funcionamento do laser de transmissão.
3. SAT IN: conectores F de entrada para
as quatro polarizações via satélite IF (950 ÷
2200MHz).
4. TERR (TV IN): conector F para a entrada
do sinal TV (47 ÷ 862MHz).
5. OUT (LINK ÓPTICO SAT-TV): conector
SC-APC de saída do transmissor óptico.
Usado para o link de fibra para os sinais das
polarizações via satélite e para os sinais TV.
6. AUX in/out (LINK ÓPTICO CANAL AU-
XILIAR): conector SC-APC de entrada/saí-
da do transmissor óptico. Usado para o link
de fibra do eventual canal auxiliar.
7. PARAFUSO DE LIGAÇÃO À TERRA
1. LED DE ALARME: led de alarme que in-
dica uma potência óptica de entrada dema-
siado baixa.
2. IN (LINK ÓPTICO SAT-TV): conector SC-
APC de entrada do receptor óptico. Usado
para o link de fibra para os sinais das polari-
zações via satélite e para os sinais TV.
3. AUX in/out (LINK ÓPTICO CANAL AU-
XILIAR): conector SC-APC de entrada/saí-
da do receptor óptico. Usado para o link de
fibra do eventual canal auxiliar.
4. SAT OUT: conectores F de saída para
as quatro polarizações via satélite (950 ÷
2200MHz).
5. TERR (TV OUT): conector F para a saída
do sinal TV (47 ÷ 862MHz).
6. PARAFUSO DE LIGAÇÃO À TERRA
6. PARAFUSO DE
6. VITE DI MESSA
LIGAÇÃO À TERRA
A TERRA
