Transmisor (OPT-TX51) y receptor (OPT- RX51) óptico para la distribución en un único cable de fibra óptica unimodal, de
señales satelitales y terrestres. Se transmiten las señales de las cuatro polarizaciones satelitales y la señal terretre.
Los dos modelos permiten también la transmisión de un canal auxiliar de actualización para la transmisión/recepción de
datos o señales audio/video. Para este canal de actualización es necesario utilizar dispositivos externos que aprovechen las
longitudes de onda en el rango 1260 ÷ 1500nm.
Esta solución permite distribuir en un único link de fibra óptica unimodal, las señales TV (PAL(*) y COFDM) y de la banda IF
satelital.
(*) para el dimensionamiento de la instalación con señales analógicas, consultar la tabla 4 en la página 35.
1. LED DE
1. LED DI
2. ALARM
ACCENSIONE
ENCENDIDO
LED
5. OUT (LINK
5. OUT: LINK
ÓPTICO SAT-TV) OTTICO SAT-TV
2. OUT (LINK 2. INT: LINK
OTTICO SAT-TV
ÓPTICO SAT-TV)
1. ALARM
LED
IN
4. SAT OUT

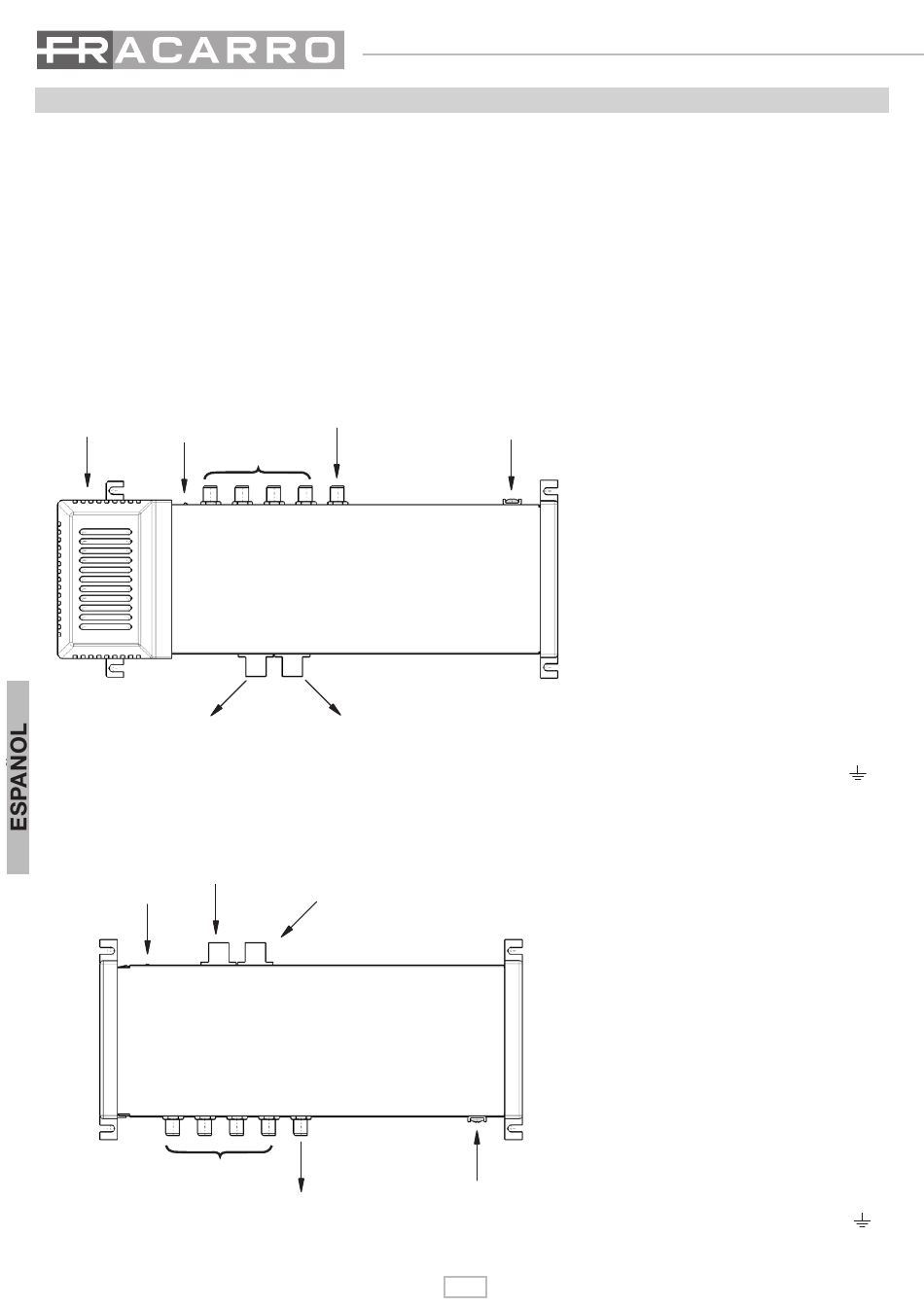

2. DESCRIPCIÓN DEL PRODUCTO
4. TERR:
TV IN
3. SAT IN
TERR
OPT-TX51
OUT AUX
6. AUX in/out (LINK 6. AUX in/out: LINK
OTTICO CANALE
ÓPTICO CANAL
AUSILIARIO
AUXILIARL)
3. AUX in/out (LINK
3. AUX in/out: LINK
ÓPTICO CANAL
OTTICO CANALE
AUSILIARIO
AUXILIAR)
AUX
OPT-RX51
TERR
5. TERR:
TV OUT
1. LED DE ENCENDIDO: el led indica el en-
7. TORNILLO DE
7. VITE DI MESSA
cendido del alimentador del transmisor ópti-
A TERRA
PUESTA A TIERRA
co OPT-TX51.
2. LED DE ALARMA: el led de alarma indica
el mal funcionamiento del láser de transmi-
sión.
3. SAT IN: conectores F de entrada para las
cuatro polarizaciones satelitales IF (950 ÷
2200MHz).
4. TERR (TV IN): conector F para la entrada
de la señal TV (47 ÷ 862MHz).
5. OUT (LINK ÓPTICO SAT-TV): conector
SC-APC de salida del transmisor óptico.
Usado para el link de fibra para las señales
de las polarizaciones satelitales y para las
señales TV.
6. AUX in/out (LINK ÓPTICO CANAL AUXI-
LIAR): conector SC-APC de entrada/salida
del transmisor óptico. Usado para el link de
fibra del posible canal auxiliar.
7. TORNILLO DE PUESTA A TIERRA
1. LED DE ALARMA: led de alarma que in-
dica una potencia óptica de entrada dema-
siado baja.
2. IN (LINK ÓPTICO SAT-TV): conector SC-
APC de entrada del receptor óptico. Usado
para el link de fibra para las señales de las
polarizaciones satelitales y para las señales
TV.
3. AUX in/out (LINK ÓPTICO CANAL AUXI-
LIAR): conector SC-APC de entrada/salida
del receptor óptico. Usado para el link de fi-
bra del posible canal auxiliar.
4. SAT OUT: conectores F de salida para las
cuatro polarizaciones satelitales IF (950 ÷
2200MHz).
5. TERR (TV OUT): conector F para la salida
6. TORNILLO DE
6. VITE DI MESSA
de la señal TV (47 ÷ 862MHz).
PUESTA A TIERRA
A TERRA
6. TORNILLO DE PUESTA A TIERRA
