QUITE EL ENVOLTORIO

PRECAUCIÓN:
protegerse de lados afilados.
La campana de ventilación se envía con la cubierta
de conducto y los armazones de soporte.
• Quite la campana, las piezas y el envoltorio.
• Quite la tapa de la caja de conexiones.
• Instale el alivio de tensión en la tapa de la caja
de conexiones (no provista).
NOTA: Se necesitan herramientas, materiales y
piezas de ferretería adicionales para construir
el soporte del cielorraso.

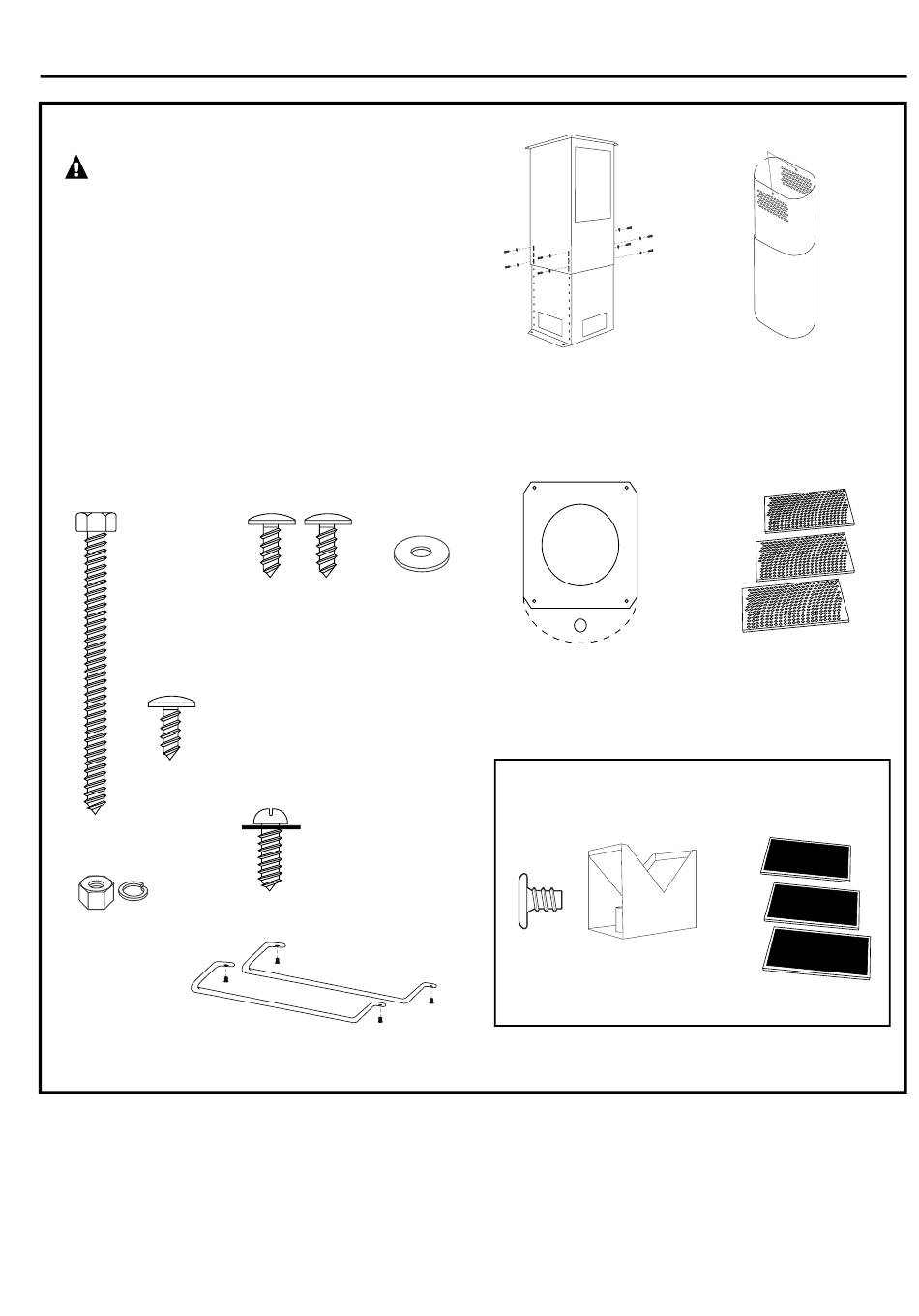

Controle las piezas de instalación
Ubique la bolsa de piezas enviada con la campana
y verifique el contenido.
4 tornillos
hexagonales de
fijación para
madera (6 mm x
2-1/2" o 1/4 x
2-1/2")
2 tornillos de tope
(uno se encuentra en
el sobre del manual
de servicio. Deje ese
tornillo en el sobre).
4 tuercas y
arandelas de
fijación (10 mm)
All manuals and user guides at all-guides.com
Preparación para la instalación
Use guantes para
2 tornillos de 4 arandelas
estrella para la planas
cubierta de
conducto
8 tornillos de sujeción
de armazón con
arandelas (sujetos
a los accesorios
de armazones
de soporte)
2 barras para utensilios con
4 tornillos mecánicos
Armazones de soporte
con 8 tornillos y 8
arandelas
Frente de la campana
Plantilla
Piezas adicionales para la operación
de recirculación
Deflector de aire con conector
de conducto superior y 4 tornillos
pequeños de cabeza plana
48
Orificios para tornillos de montaje
Cubiertas de
conducto decorativas
3 filtros de grasa
de acero inoxidable
3 filtros de carbón
