TABLE DES MATIÈRES
Modèles disponibles ....................................................................23
Dimensions de l'appareil ............................................................23
Planification des conduits ......................................................24
Cadre au plafond pour un support adéquat ..................24
Raccords de conduits....................................................................25
Alimentation électrique ..............................................................26
Outils et matériels nécessaires ................................................26
Retrait de l'emballage ................................................................27
Vérification du matériel d'installation ................................27
Détermination de la hauteur d'installation ........................28
Installation de la structure de support au plafond........29-31
Installation - Évacuation vers l'extérieur ....................32-36
Étape 1, Montage du gabarit ....................................................32
MODÈLES DISPONIBLES
Modèle ZV850, 360 CFM
Modèle ZV855, 500 CFM
Ces hottes peuvent être installées de manière à évacuer l'air à
l'extérieur ou à le recycler. Toutes les pièces requises pour que
la hotte puisse recycler l'air sont fournies. Aucun ensemble
n'est nécessaire.
• Ces hottes peuvent être installées au-dessus de n'importe
quelle table ou surface de cuisson électrique ou à gaz
Monogram de 76,2 cm (30 po) ou de 91,4 cm (36 po), sauf

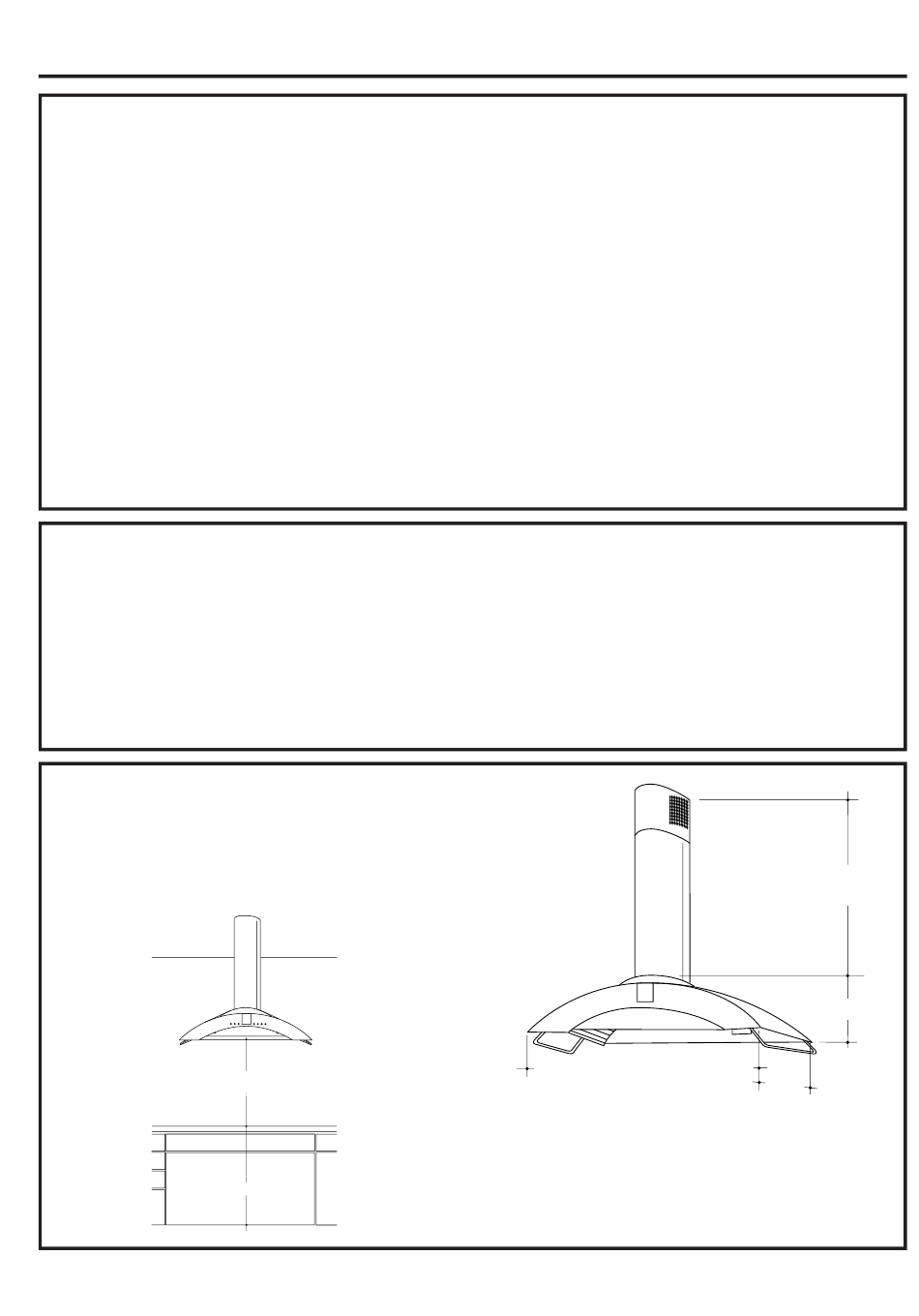

DIMENSIONS ET DÉGAGEMENTS DE L'APPAREIL
La hotte aspirante doit être installée à une hauteur
minimale de 24 po et de 30 po au-dessus de la
surface de cuisson.
NOTE : La hauteur d'installation de la hotte doit être mesurée
de la surface de cuisson à la partie la plus basse de la hotte.
Minimum 24 po
Maximum 30 po
Minimum 36 po
All manuals and user guides at all-guides.com
Information de conception
Étape 4, Fixation du câblage ....................................................33
Étape 6, Installation du cache conduit décoratif ............34
Étape 7, Installation de la hotte ..............................................35
Étape 8, Branchement électrique............................................35
Etape 9, Installation du cache conduit
et des barres latérales à ustensiles........................................35
Étape 10, Installation des filtres ..............................................36
Étape 11, Finalisation de l'installation ..................................36
Installation - Recyclage ......................................................37-41
Etape 1, Montage du gabarit ....................................................37
Etape 4, Fixation du câblage ....................................................38
Étape 6, Installation du cache conduit décoratif ............39
Étape 7, Installation de la hotte ..............................................40
Étape 8, Branchement électrique............................................40
Etape 9, Installation du cache conduit
et des barres latérales à ustensiles........................................40
Étape 10, Installation des filtres ..............................................41
Étape 11, Finalisation de l'installation ..................................41
les cuisinières ou les tables de cuisson professionnelles
Monogram dont la largeur est supérieure à 76,2 cm (30
po).
• Les caches de conduits réversibles peuvent s'adapter
à une installation en recyclage.
• Les caches de conduits télescopiques dissimulent
le conduit entre le haut de la hotte et le plafond.
• Le cache conduit fourni est dimensionné de façon
à atteindre des hauteurs de plafond supérieures
à 8 pieds. Consultez le tableau en page 28.
35-3/8 po (en excluant les barres à ustensiles)
36-1/2 po (en incluant les barres à ustensiles)
ZX8510SPSS Accessoire cache conduit
Cet accessoire est disponible pour les installations sous
des plafonds d'une hauteur de 8 pi 7 po à 10 pi et plus.
Consultez le tableau en page 28.
Le cache conduit doit être disponible sur le site au moment
de l'installation de la hotte.
23
*Hauteur
de plafond
8-1/4 po
27-1/2 po
