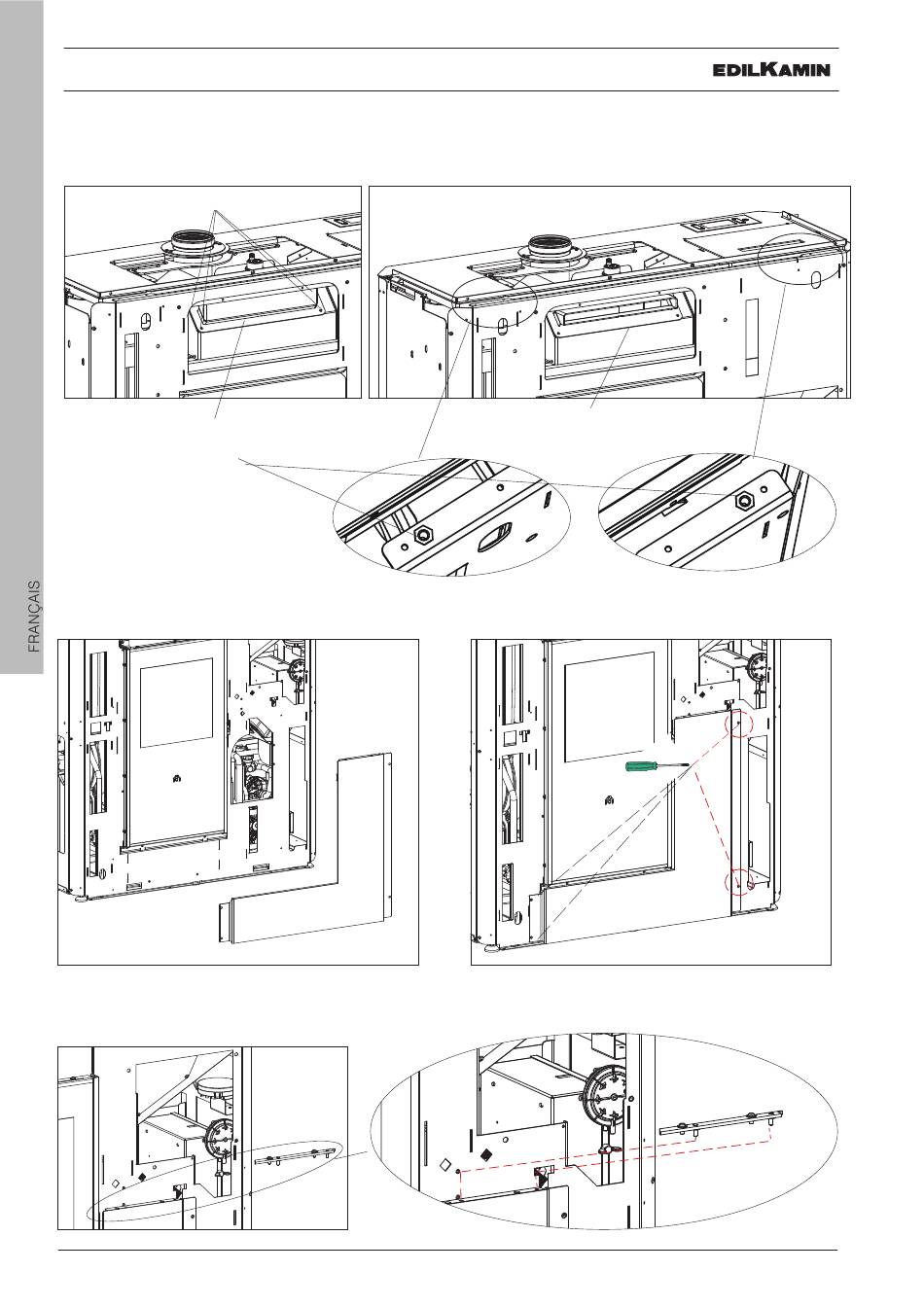

Avant de commencer le montage du revêtement, pour la version en céramique, orienter le déflecteur avec la sortie de
l'air chaud VERS L'AVANT. Pour le faire, dévisser les quatre vis qui assurent sa fixation et le retourner.
Quatre vis qui assurent la fixation du déflecteur
Sortie de l'air chaud Sortie de l'air chaud
Insérer les goujons fournis. Ils serviront Insérer les goujons fournis. Ils serviront
pour les réglages. pour les réglages.
Montage de la façade inférieure en acier (3)
Positionner la façade inférieure et la visser. Positionner la façade inférieure et la visser.
30
Montage du profil de compensation entre la façade supérieure et la façade inférieure en acier (6)
Poser le profil en encastrant les goujons.
REVÊTEMENT EN CÉRAMIQUE
Sortie de l'air chaud orientée VERS Sortie de l'air chaud orientée VERS
L'AVANT L'AVANT
3
