ANLEITUNG FÜR DEN ZUSAMMENBAU DER 2500KGWA
WAAGE
Vor dem Zusammenbau (2500KGWA):
Die digitale Rollstuhl-Patientenwaage ProPlus
Karton auf Versandschäden untersuchen. Falls Schäden gefunden werden, den Kundendienst verständigen. Die folgenden
Informationen beschreiben das Auspacken der Teile für den Zusammenbau und den Inhalt des Hauptkartons im Detail.
Die einzelnen Baugruppen aus dem Karton entfernen und sorgfältig vom Verpackungsmaterial trennen, um Kratzer an den Teilen des
Geräts zu vermeiden. Den Karton zur Aufbewahrung beiseitelegen. Zur Vermeidung von Schäden an den Einzelteilen der Waage beim
Auspacken nicht einen Kartonöffner, ein Messer, eine Schere oder ein anderes scharfkantiges oder spitziges Objekt zum
Öffnen der enthaltenen Schutzverpackung verwenden.
Teileliste:
(1) Sockelbaugruppe (Plattform)
(1) Handleiste
(1) Bedienungsinformationen
(1) Schachtel mit
(1) Display-Baugruppe
(1) Kleine, langeSchachtel
Erforderliche Werkzeuge: Kreuzschlitzschraubendreher (nicht im Lieferumfang enthalten), Innensechskantschlüssel (im
Lieferumfang enthalten).
WICHTIG: Für weitere Einzelheiten über die einzelnen Teile die Ersatzteilliste für die Wartung auf Seite 106 beachten.
Eine Detailansicht der Waage ist auf Seite 105 abgebildet.
Zusammenbau einer 2500KGWA Waage:
VORDERSEITENABDECKUNG
BEFESTIGUNGSS
WÄGEZELLENKABEL
RAMPE
®
2500KGWA wird in Einzelteilen in einem Karton geliefert. Vor dem Auspacken den
Die kleine, lange Schachtel enthält:
DISPLAY-BAUGRUPPE
DISPLAY-STÜTZE
MITTLERE HANDLEISTE
SCHRAUBEN
HANDLEISTEN-
CHRAUBEN
RAMPENHALTER
(1) Schachtel mit Netzadapter
(4) Füße
(1) Rückseitenabdeckung für Display
(1) Adapterhalter
(1) Innensechskantschlüssel
(1) Plastikbeutel mit:
(1) Vorderseitenabdeckung für Display-Stütze
(1) Kleine Rückseitenabdeckung für Display-Stütze

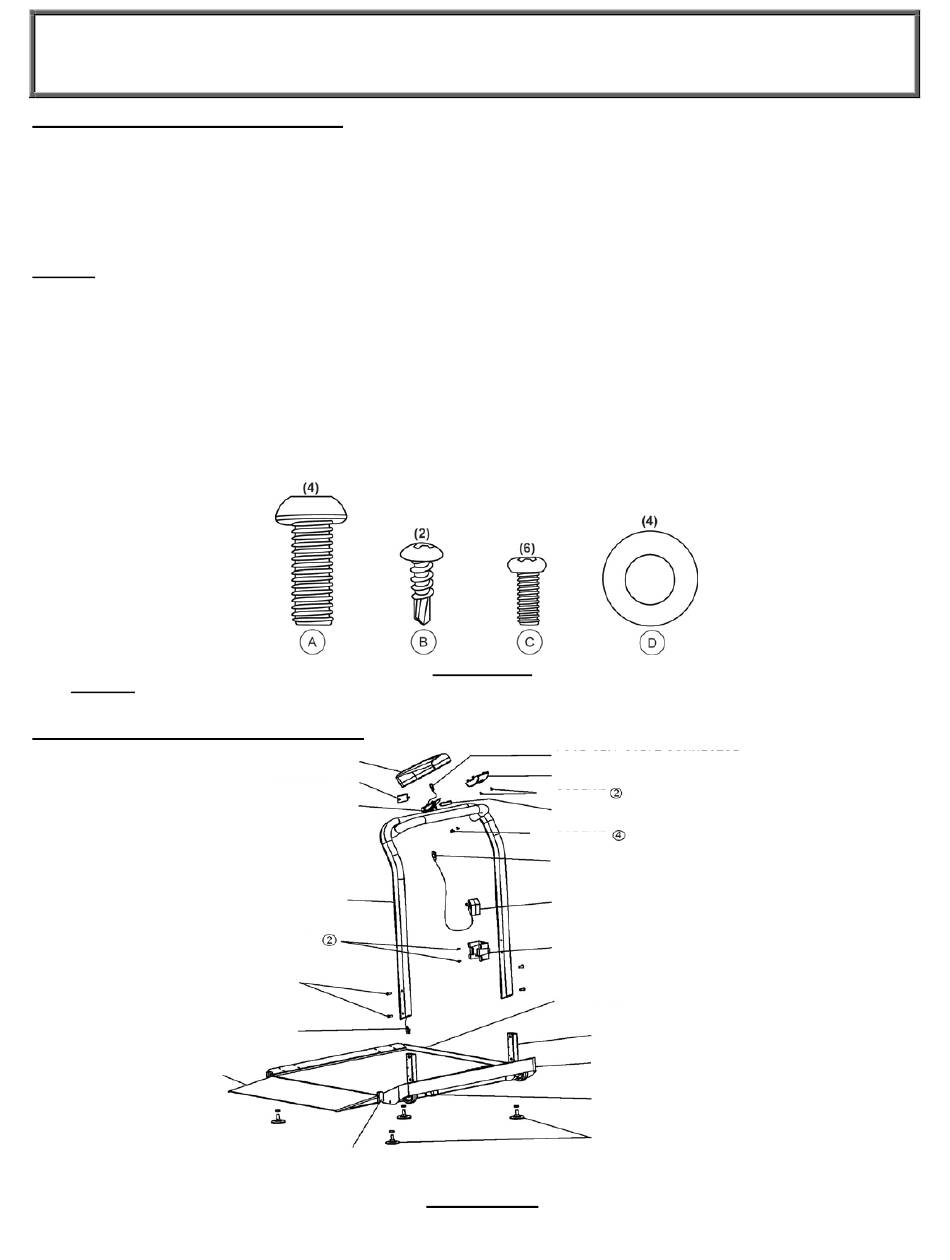

Kleinteile für Zusammenbau (Abbildung 1)
Abbildung 1
WÄGEZELLENSTECKER AM WÄGEZELLENANSCHLUSS
RÜCKSEITENABDECKUNG
SCHRAUBEN
KLEINE RÜCKSEITENABDECKUNG
SCHRAUBEN
NETZKABEL
NETZADAPTER
NETZADAPTERHALTER
SCHUTZLEISTE
HANDLEISTENSTÜTZE
PLATTFORM-BAUGRUPPE
WÄGEZELLENKABELANSCHLUSS
FÜSSE
Abbildung A1
