MONTAGE 2500KGWA (VERVOLG)

Montage van een 2500KGWA weegschaal (vervolg):
Het wordt aanbevolen de montage te laten uitvoeren door twee mensen.
1. Plaats het onderstel van de weegschaal op een vlakke, effen en droge vloer.
2. Zoek de middelste handrail en pak deze beet. Zoek de laadcelkabel, knoop deze los en trek deze vanaf de
onderkant naar buiten.
3. Plaats de handrail boven het platform en leid de kabel door de handrailsteun in het onderstel. Let er hierbij op dat
u de kabel niet afknelt.
4. Schuif de middelste handrail over de handrailsteunen in het onderstel en bevestig de handrail aan de
handrailsteunen met behulp van vier (4) M8 1,25 x ¾ schroeven (A), vier (4) M8 sluitringen (D) en de inbussleutel
(zie afbeelding 1). Draai vervolgens de schroeven vast. NIET TE STRAK AANDRAAIEN.
5. Trek de handrail naar voren om de weegschaal te doen kantelen en leg deze voorzichtig ondersteboven op de
vloer. Pas op voor het oprijstuk. Dit kan openklappen als de weegschaal voorwaarts wordt gekanteld.
6. Pak de laadcelkabel die uitsteekt aan de onderkant van het onderstel beet en leid deze door de beschermende
metalen afdekking in het onderstel van de weegschaal. Sluit deze vervolgens aan op de laadcelpoort in het
midden van het onderstel.
7. Trek de overtollige kabellengte door de bovenkant van de weegschaal.
8. Draai de 4 voetjes in de onderkant van het onderstel. Elk voetje dient volledig handvast te worden aangedraaid en
vervolgens 1,5 volledige slag te worden teruggedraaid. Hierdoor kan de laadcel op correcte wijze werken en de
weegschaal het exacte gewicht aangeven.
9. Kantel de weegschaal voorzichtig terug in rechtopstaande positie op de vloer. Let hierbij op het oprijstuk. Dit kan
omlaag draaien wanneer de weegschaal achterover wordt gekanteld. LAAT DE WEEGSCHAAL NIET VALLEN.
Stel de voetjes af om de weegschaal recht te zetten. Zorg ervoor dat de voetjes NIET volledig vast zijn gedraaid
in het onderstel (zie stap 8 boven).
10. Draai de displaysteun 90˚ en plaats vervolgens het display dicht bij de displaysteun. Sluit de connector van de
laadcelkabel aan op de laadcelpoort aan de achterkant van het display, plaats vervolgens de kabel in het
middelste kanaal in het display en bevestig deze. Zie afbeelding 2 voor een illustratie. Opmerking: Sluit de
voedingskabel nog niet aan. Wacht tot stap 14.
11. Schuif het display op de metalen displaysteun, waarbij u ervoor zorgt dat de twee metalen lipjes worden
aangebracht in de twee sleuven aan de achterkant van het display. Opmerking: De laadcelkabel moet nu
worden vastgezet in het kanaal, tussen het display en de displaysteun.
12. Steek vier (4) M4 kruiskopschroeven (C) in de metalen displaysteun en draai de schroeven vast (zie afbeelding 1).
13. Bevestig de adapterhouder aan de middelste rail met behulp van twee (2) #8 x ½ (B) schroeven voor plaatmetaal
en draai deze vast.
14. Sluit de voedingsadapter aan op de voedingspoort in het display, breng vervolgens vanaf de linkerkant de kabel in
het blootliggende gedeelte van het tweede kanaal aan de achterkant van het display aan en zet deze vast (zie
afbeelding 2, boven). Houd het snoer op zijn plek door deze door de borgsleuf op de achterklep te leiden en lijn
de grote lipjes op de achterklep uit met de sleuven aan de achterkant van het0 display. Pas lichte druk toe om de
klep te laten vastklikken en zet deze vast met twee (2) M4 kruiskopschroeven (C). Sluit de weegschaal pas aan
op een voedingsbron nadat de weegschaal volledig is gemonteerd.
15. Draai het display om het uit te lijnen met de middelste handrail en bevestig vervolgens de voorste en kleine
achterste afdekkap voor de displaysteun door deze met behulp van lichte druk vast te klikken.
16. Bevestig de voedingskabel aan de binnenkant van de middelste handrail, met behulp van de 4 plastic
kabelklemmen, op een zodanige wijze dat de kabel niet in de weg zit. Trek de beschermlaag van de zelfklevende
achterkant van de klemmen los zodat de klemmen met behulp van lichte druk aan de weegschaal kunnen worden
bevestigd.
17. De weegschaal is nu gemonteerd. Sluit de weegschaaladapter aan op een voedingsbron en/of plaats batterijen.

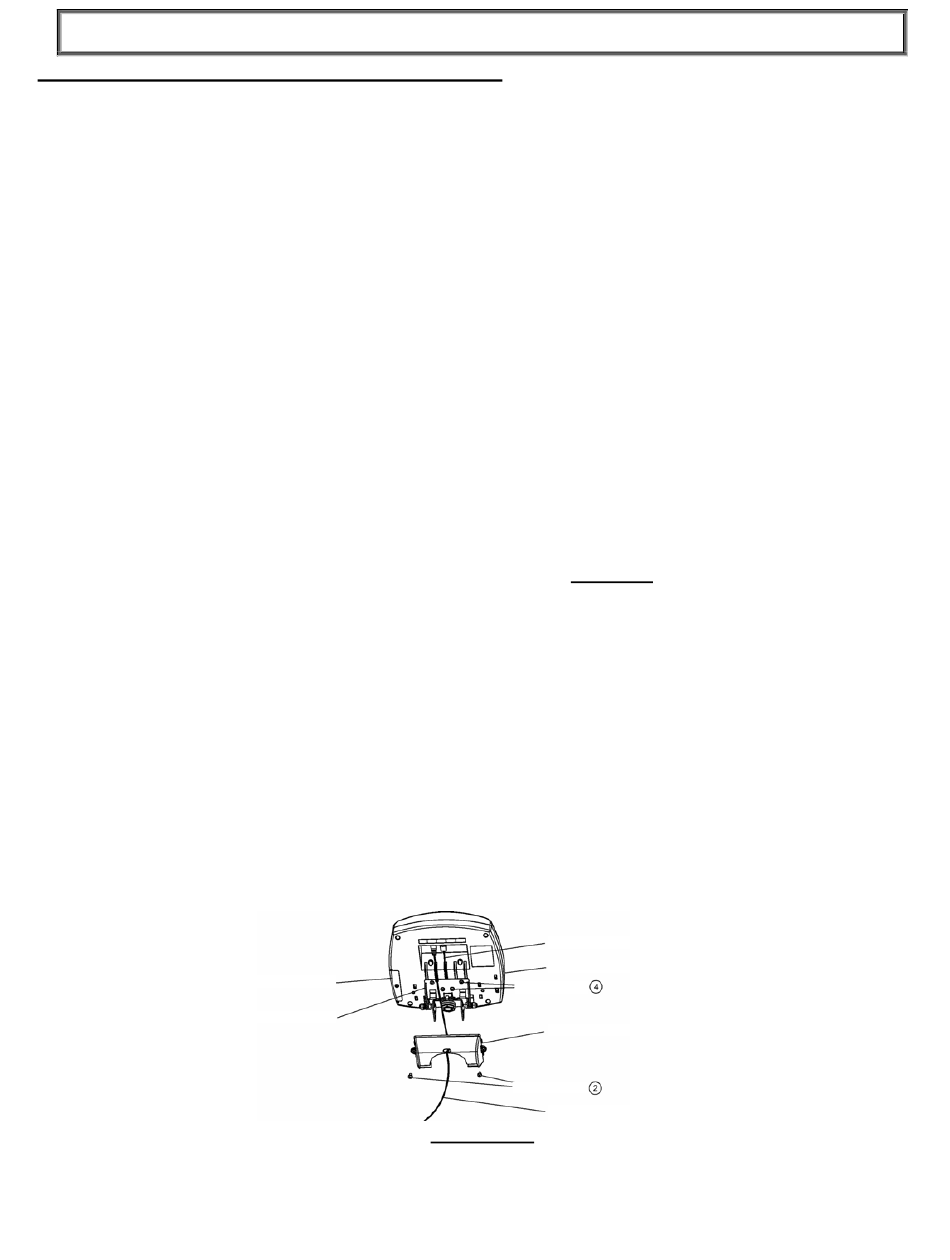

BATTERIJKLEP
DISPLAYSTEUN
Afbeelding 2
LAADCELKABEL
DISPLAYASSEMBLAGE
SCHROEVEN
ACHTERKLEP
SCHROEVEN
VOEDINGSKABEL
