INSTRUCTIONS DE MONTAGE POUR 2500KGWA

Avant le montage (2500KGWA) :
Le pèse-personne numérique pour patient en fauteuil roulant ProPlus
carton. Avant de déballer le carton, vérifiez qu'il n'a pas été endommagé pendant le transport. Si vous détectez des dommages,
contactez le service à la clientèle. Les informations suivantes décrivent en détail le contenu du carton principal, à mesure que
vous déballez les pièces détachées.
Retirez chaque élément du carton et déballez le matériel d'emballage avec précaution pour éviter de rayer les différentes
pièces de l'unité. Mettez le carton de côté, en vue de le stocker plus tard. Afin d'éviter d'endommager les pièces lors du
déballage, n'utilisez pas de cutter, de couteau, de ciseaux ni d'objet tranchant pour ouvrir l'emballage intérieur de
protection.
Liste des pièces :
(1) Ensemble châssis (plateforme)
(1) Main courante
(1) Informations utilisateur
(1) Boîte contenant :
(1) Module d'affichage
(1) Petite boîte longue
Outils nécessaires : Tournevis cruciforme (non inclus), clé Allen (incluse).
IMPORTANT : Veuillez consulter la liste des pièces de rechange à la page 52 pour obtenir davantage
d'informations sur chaque pièce. Une vue détaillée du pèse-personne est illustrée à la page 51.
Montage d'un pèse-personne 2500KGWA :
MAIN-COURANTE CENTRALE
CABLE DE LA CELLULE DE MESURE
RAMPE
La petite boîte longue contient :
MODULE D'AFFICHAGE
PANNEAU AVANT
SUPPORT D'ECRAN
VIS
VIS DE FIXATION
DES MAINS-
COURANTES
SUPPORT DE LA RAMPE
®
2500KGWA est livré en pièces détachées dans un
(1) Boîte contenant l'adaptateur d'alimentatio
(4) Pieds
(1) Panneau arrière de l'écran
(1) Support d'adaptateur
(1) Clé Allen
(1) Sachet en plastique contenant :
(1) Panneau avant du support d'écran
(1) Petit panneau arrière du support d'écran

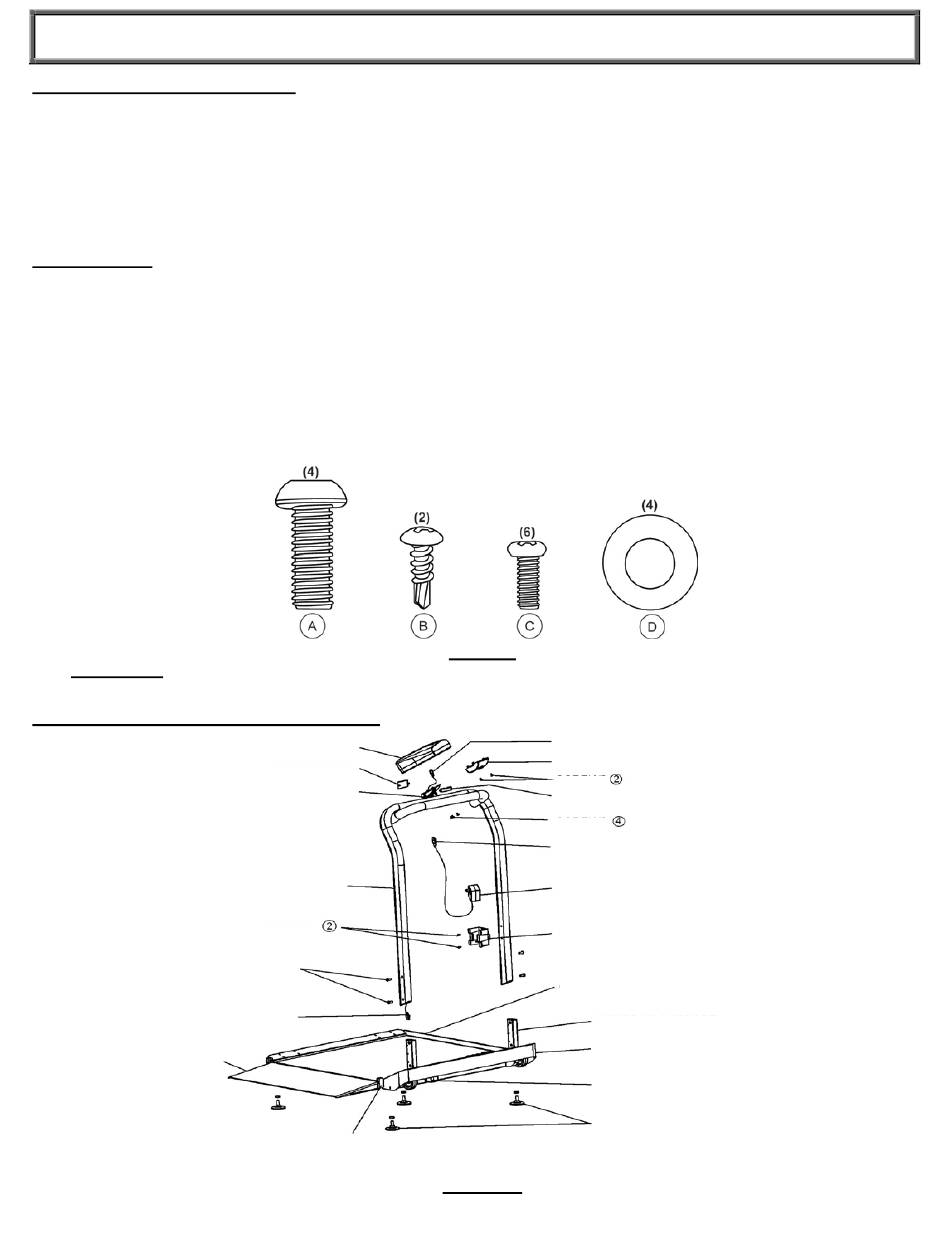

Matériel d'assemblage (cf. figure 1)
Figure 1
CONNECTEUR DU CABLE DE LA CELLULE DE CHARGEMENT
PANNEAU ARRIERE
VIS
PETIT PANNEAU ARRIERE
VIS
CORDON D'ALIMENTATION
ADAPTATEUR ELECTRIQUE
SUPPORT POUR ADAPTATEUR ELECTRIQUE
BARRIERE DE PROTECTION
SUPPORT POUR MAIN-COURANTE
PLATEFORME
PORT DU CABLE DE LA CELLULE DE CHARGEMENT
PIEDS
Figure A1
