VOLTCRAFT IR 1000-30D Notice D'emploi page 10

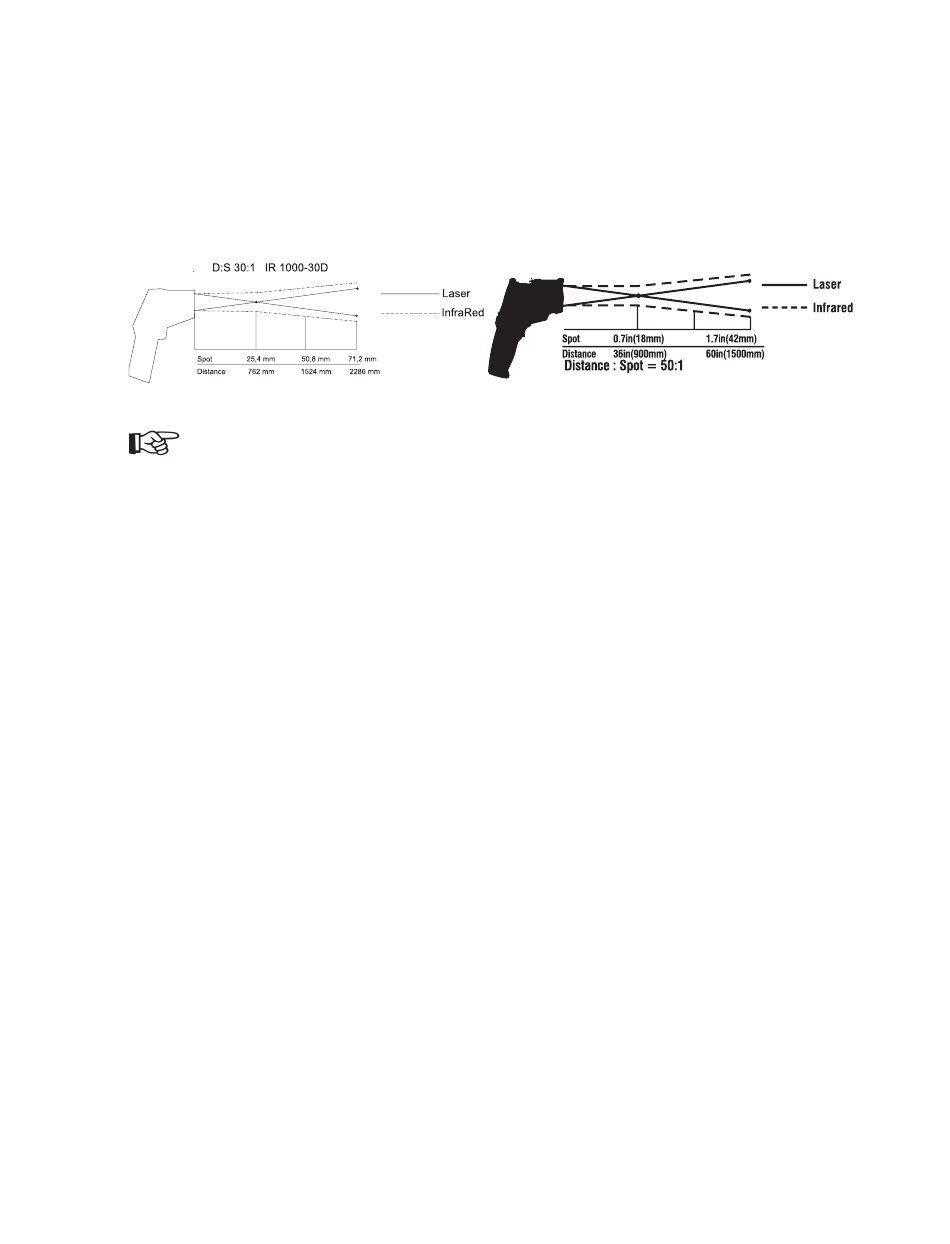

IR-Messfleckgröße - Verhältnis Messentfernung-Messfläche (Distance to Spot ratio; D/S))
Um genaue Messergebnisse zu erzielen, muss das Messobjekt größer als der IR-Messfleck des Infrarot-
Thermometers sein. Die ermittelte Temperatur ist die Durchschnittstemperatur der gemessenen Fläche.
Je kleiner das Messobjekt ist, desto kürzer muss die Entfernung zum Infrarot Thermometer sein. Die
genaue Messfleckgröße können Sie dem folgenden Diagramm entnehmen. Ebenso ist dieses auf dem
Gerät aufgedruckt. Für genaue Messungen sollte das Messobjekt wenigstens doppelt so groß wie der
Messfleck sein.
Der ideale Messabstand bei diesen Infrarot-Thermometern ist im Focuspunkt der beiden
Ziellaser, da hier die höchste Messgenauigkeit gegeben ist.
Dual-Ziellaser
Der Dual-Ziellaser kann aktiviert oder deaktiviert werden. Schalten Sie hierzu das Messgerät durch Drü-
cken der Messtaste (5) ein. Drücken Sie die Taste für Hintergrundbeleuchtung und Laser (8). Bei akti-
viertem Laser wird die Anzeige „Ziellaser Aktiv" (Symbol 15) im Display eingeblendet. Bei erneutem Drü-
cken der Taste für Hintergrundbeleuchtung und Laser (8). wird der Ziellaser deaktiviert, die Anzeige
„Ziellaser Aktiv" (15) erlischt.
Hintergrundbeleuchtung
Mit der Taste für Hintergrundbeleuchtung und Laser (8). kann bei eingeschaltetem Messgerät die
Hintergrundbeleuchtung des Displays ein- oder ausgeschalten werden.
Änderung der Messeinheit °C/°F
Mit den Tasten „up" (4) und „down" (7) kann bei eingeschaltetem Messgerät die Messeinheit von °C
(Grad Celsius) auf °F (Grad Fahrenheit) umgeschaltet werden.
Datenübertragung USB-Schnittstelle (IR 1200-50D USB und IR 1600-50D USB)
Die Geräte IR 1200-50D USB und IR 1600-50D USB sind mit einer USB-Schnittstelle zur Übertragung
und Speicherung der Messwerte auf einen Computer ausgestattet.
Um das Infrarot-Thermometer an Ihren Computer anzuschließen, gehen Sie bitte wie folgt vor:
- Aktivieren Sie die USB-Schnittstelle im MIN-, MAX-, DIF- oder AVG-Mode durch Drü-
cken der Taste für Hintergrundbeleuchtung und Laser (8). Drücken Sie die Taste solan-
ge bis im Display das Symbol „USB" (25) erscheint.
- Starten Ihren Computer mit Windows® Betriebssystem 98SE oder höher.
- Verbinden Sie mit dem beiliegenden USB-Kabel das Messgerät über die seitliche Mini-
USB-Buchse (3) mit einer freien USB-Schnittstelle an Ihrem Computer.
10
